XE39 - Multimedia device for BMW E39 cars.--- DESCRIPCION.
Ver XE39 Instalacion ----- Ver XE39 Software V1---- Ver XE39 Descripcion ----- Ver XE39 Pantalla de Techo
Todo comenzo cuando me empeze a cansar de tener que grabar CD-R para poner musica en el cargador de CD´s original, que no leia CR-RW para mas incomodidad. Rebuscando por ahi, aparecio en mi vida el I-Bus y desde entonces, el entretenimiento en el coche cambio.

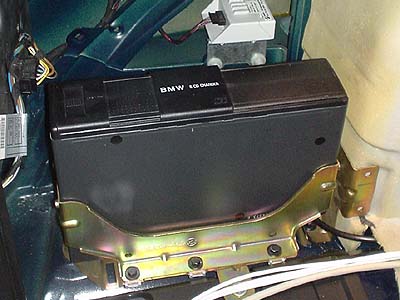

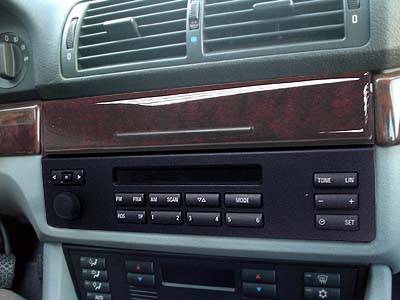

Partimos de la opcion "Business" de radio-casette con cargador de 6 CD´s en el maletero, sencillo.
Despues de descubrir las maravillosas posibilidades del I-Bus, comenzo la busqueda de un panel de navegador original, la cosa era complicada en españa, el BMW, pedina 1800€ por ello, la risa! Entonces aparecio el mercado de segundamano fuera de españa, sobre todo en US y Alemania, como iba yo a pensar que podia conseguir un panel 4:3 por 200$, moooola. Pues asi fue, de Illinois (US) llego, gracias al maravilloso ebay. Este mismo es.

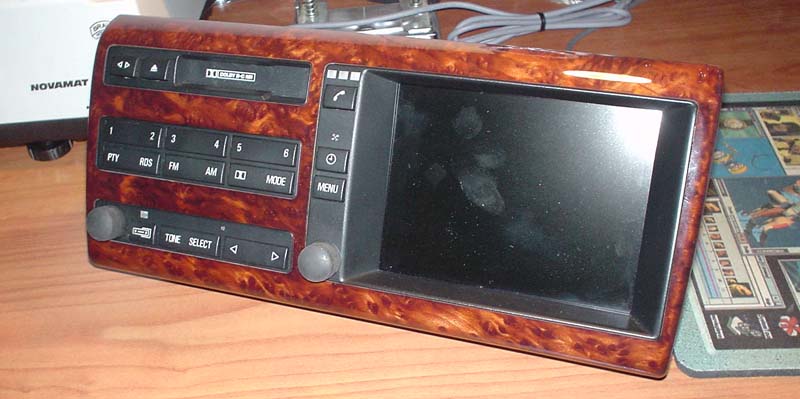

Bueno, pues ya tenia lo mas dificil, el panel de abordo del navegador original, con monitor TFT de 5,5" la botonera controlable via I-Bus, como era de esperar, el panel fue completamente desmontado, tenia que ver que llevaba, asi como la forma de conectarlo con el mundo exterior. Aqui tenemos interior del panel ( TFT 5,5").
La siguiente fase era encontrar como convertir el I-Bus a RS-232 o 422. Gracias a los maravillosos foros aparecio algun que otro esquema, a mi me intereso el basado en el transceptor de Melexis, el TH3122.

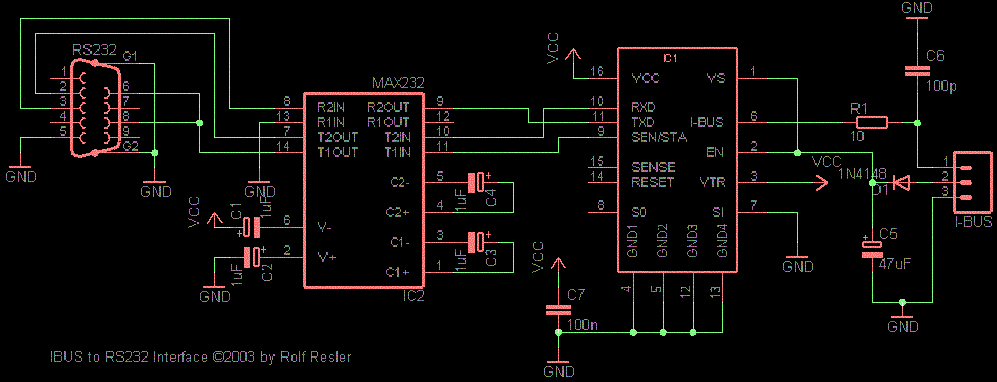

Aqui el esquema de Rolf Resler, que funciona como un cañon. Simple.
Ahora nos falta conectar la TFT al PC, para ello debemos tener en cuenta que la TFT tiene entrada de RGB con sincro en el verde, de modo que hay que buscar un conversor VGA a RGsB.
Aparecio el Best Buy Easy TV Millenium.
por un precio razonable, unos 60€
Este tiene salida de compuesto, Y/C y RGB, con sincros separados, solo tenemos que hacer una pequeña modificacion para obtener RGB con el sincro en el verde, basicamente, unimos la salida de sincro compuesto con un diodo a la salida de Verde. Funciona a la mil maravillas.
De modo que ya tenemos la TFT conectada al PC, haciendo pruebas de resoluciones bajas, por debajo de 640x480 vemos que podemos tener un mini Windows XP, yo particularmente opino que a 480x360 se ve bien y el escritorio es suficientemente grande como para correr algunos programas de windows, como el que uso como navegador, el ViaMichelin Mapsonic. que aunque esta pensado para ser usado en una PDA, trae un version que corre en el PC y es capaz de reducirse lo suficiente como para que quepa en 480x360 y se leean los textos. La prueba de ello es esta:

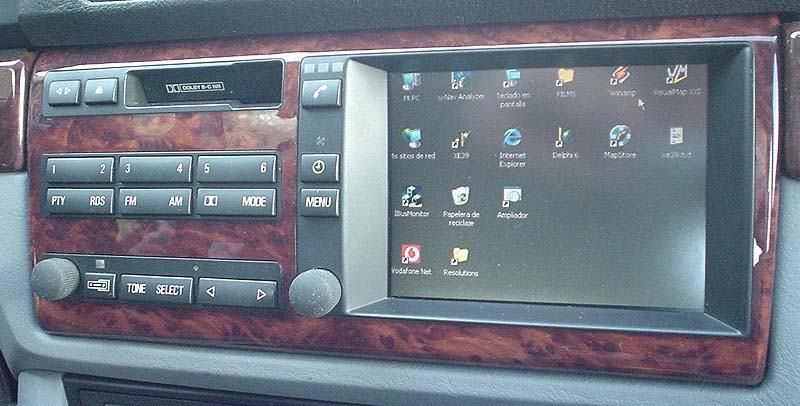

El desktop del XP

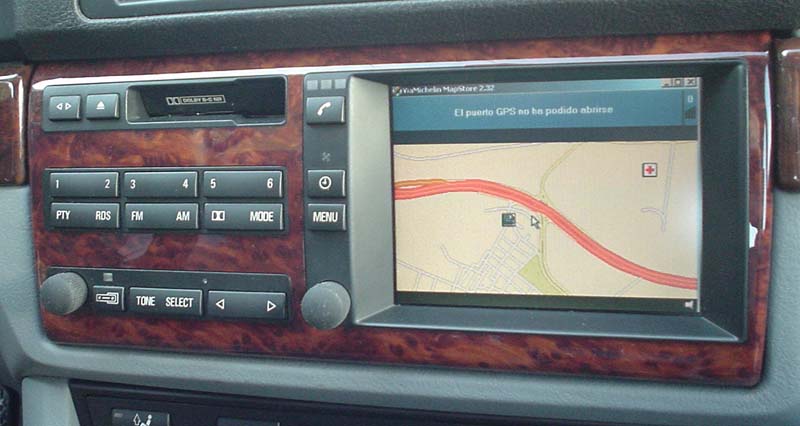

Vista del modo Navegacion del Mapsonic.

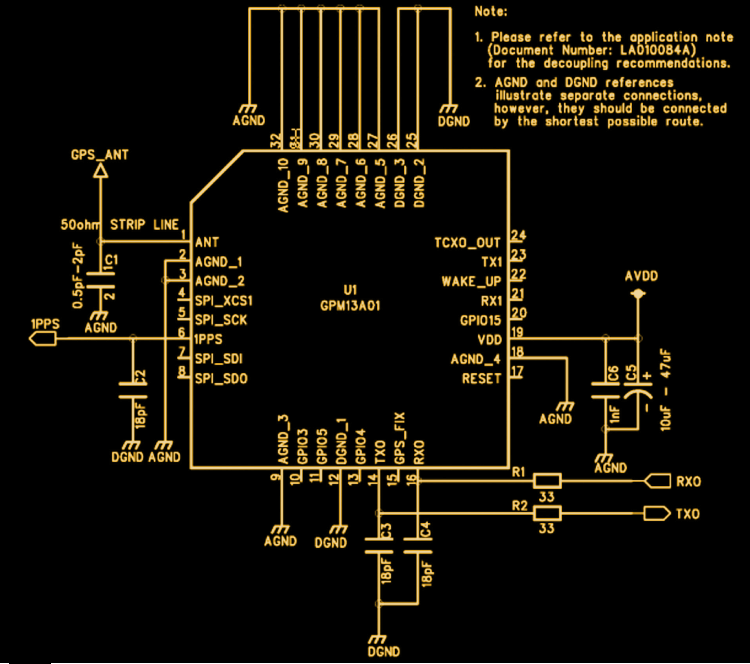

Aqui el esquema del GPS, basado en el TU80 de Navman, el Jupiter Callisto, simple, verdad?

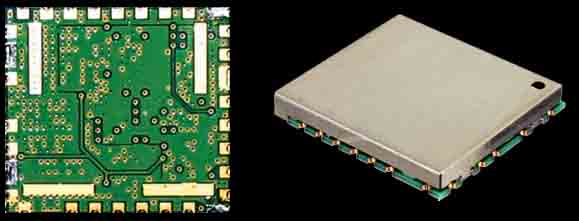

El bicho tiene este aspecto.
Es bastante pequeño, solo hay que seguir las tipicas reglas de la RF a la hora de hacer el C.I. Por supuesto, en mi caso falta añadir el driver de RS-232 a la salida del TU80, pues lo llevo directo a un RS-232 del PC.
Espero ir añadiendo cosas pronto.
Si alguien tiene interes en esto, que me escriba a: xol@xolmatic.com
Xol - Abril 2006 - www.xolmatic.com
