XE39 - El interior del panel 4:3 del E39

Como me iba yo a quedar sin desmontar el panel enterito, nooooo.

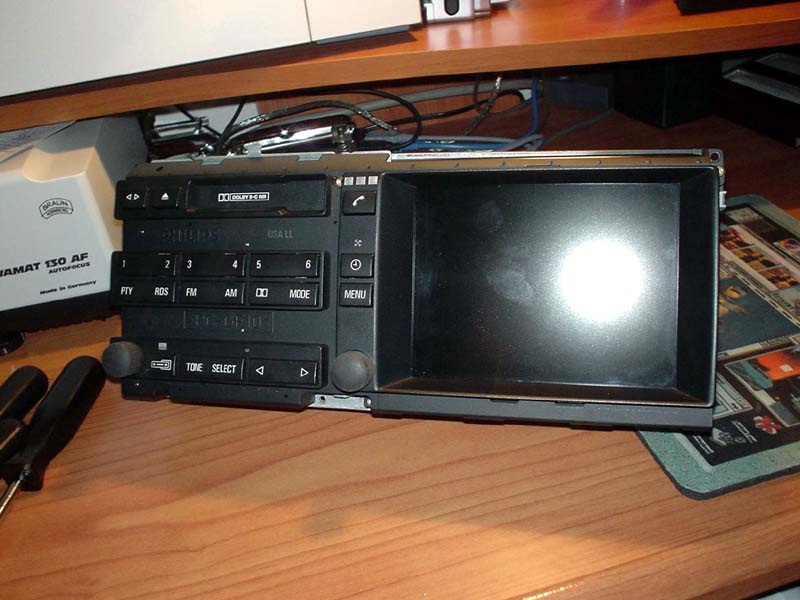

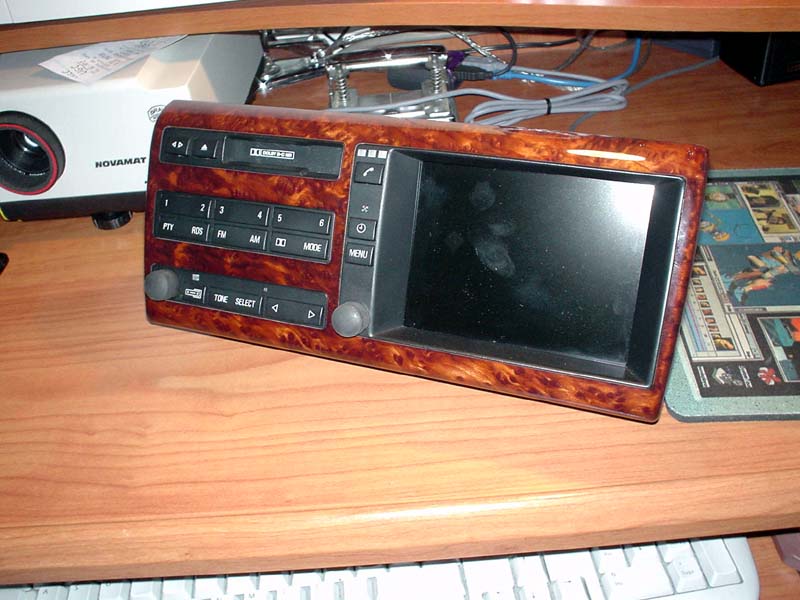

Partimos del mismo, completamente montado.

Quitamos el marco de madera.

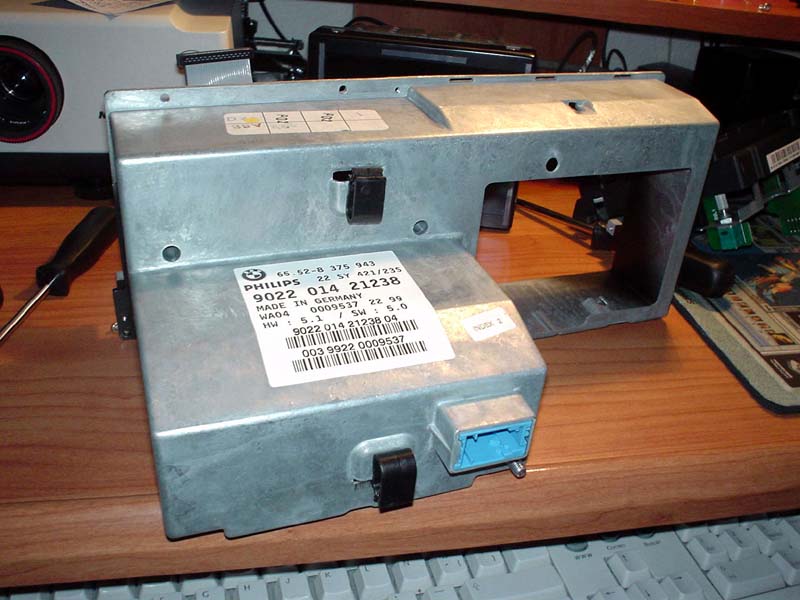

Para seguir desmontando, quitaremos los tornillos Trox y lo abrimos.

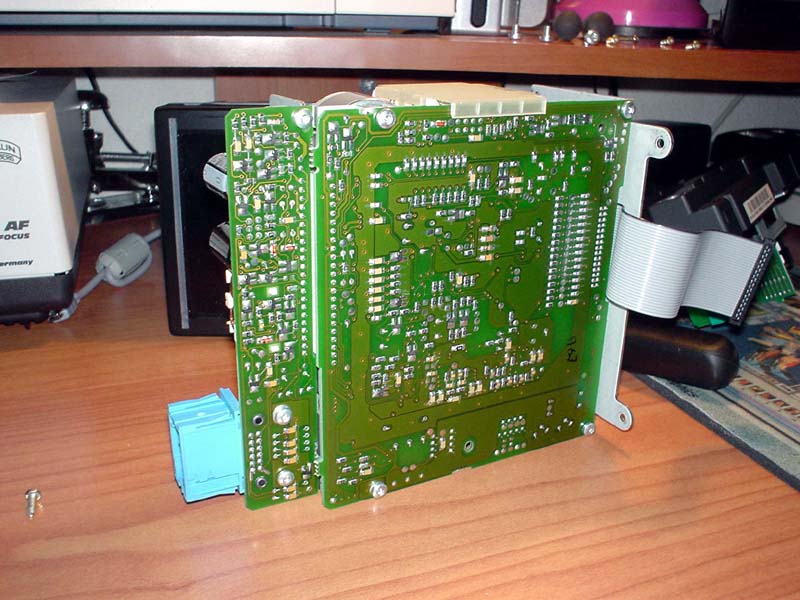

Y ahora por delante.

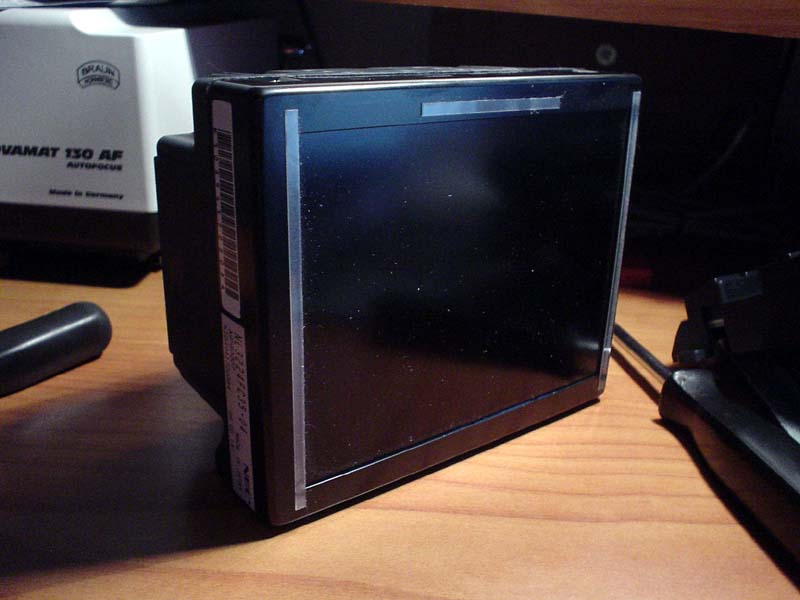

La LCD de 5,5"

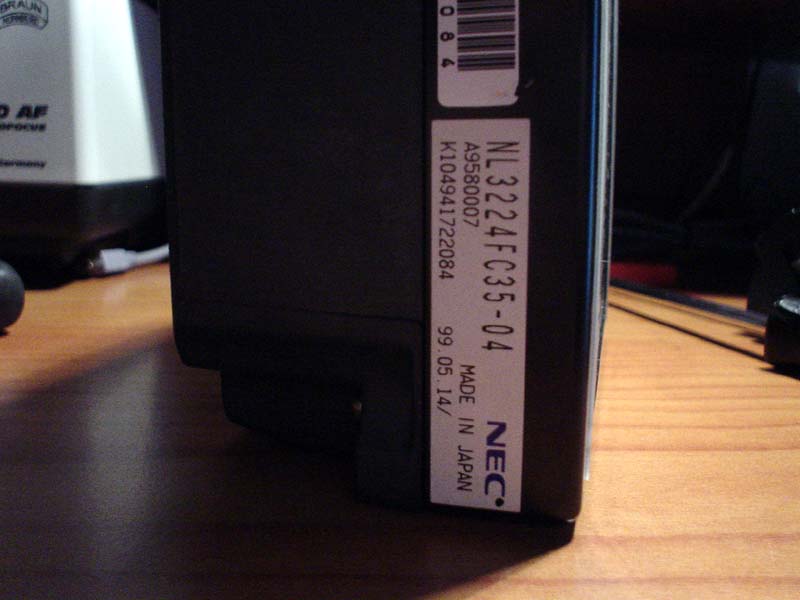

En mi caso, esta es su referencia de la TFT es la NL3224FC35-04, no he conseguido exactamente el mismo datasheet, pero si otro parecido, el de la NL3224AC35-06.

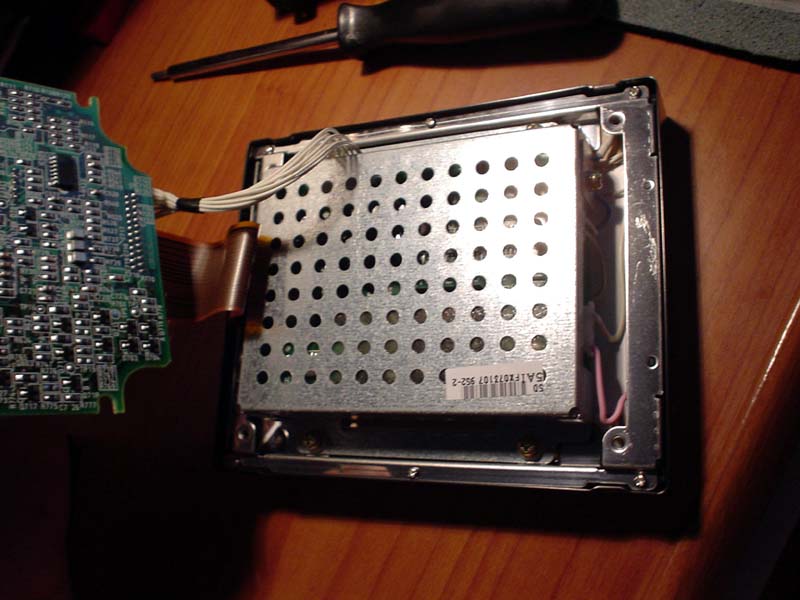

Abrimos la TFT.

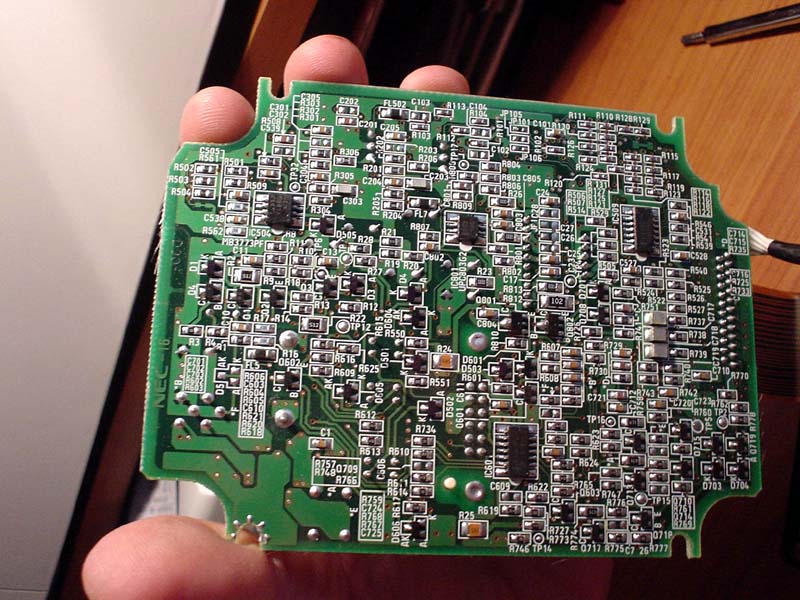

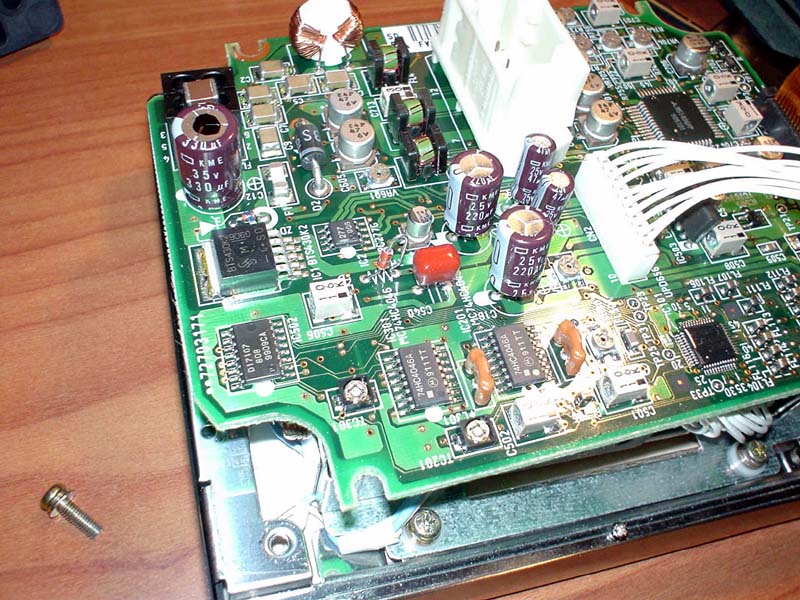

Tripas 1

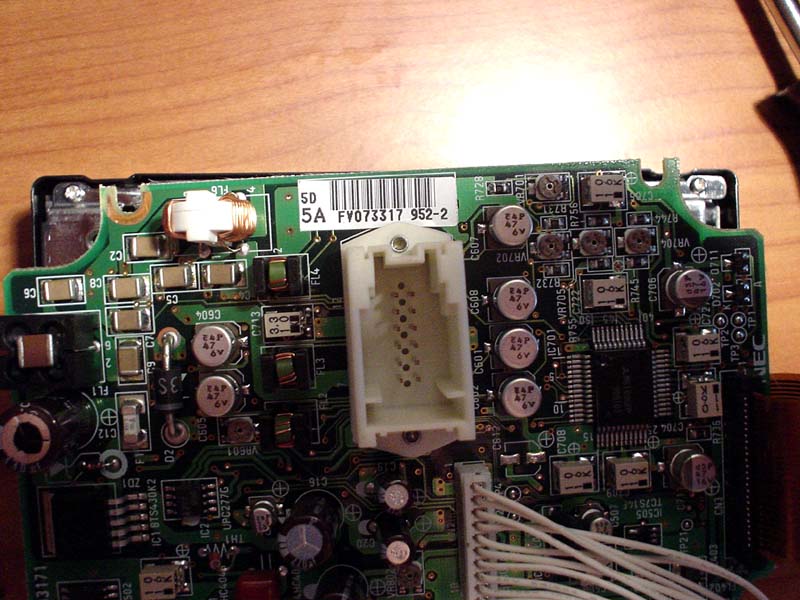

Tripas 2

Tripas 3

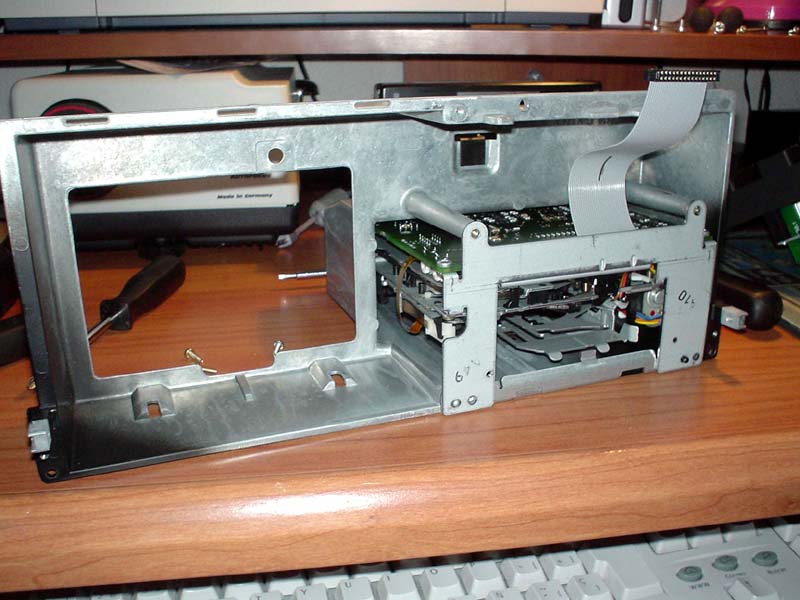

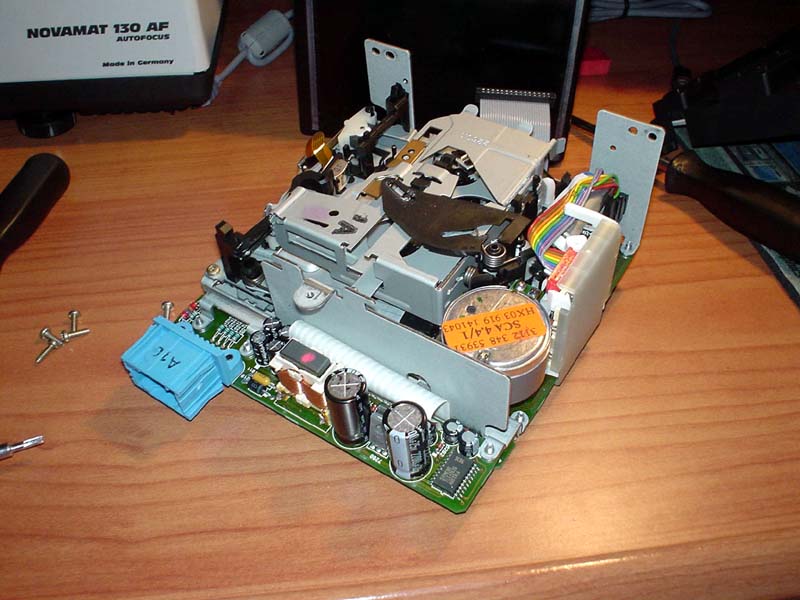

Sacamos la mecanica de la cinta.

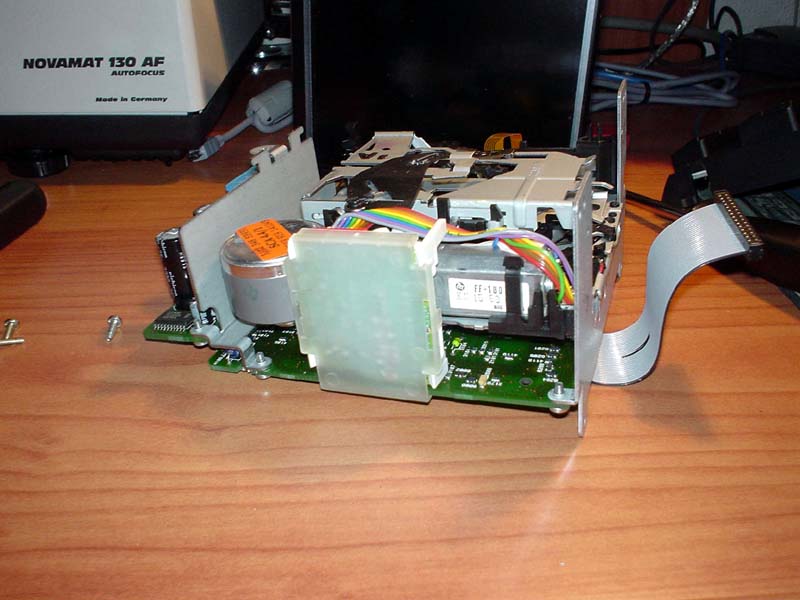

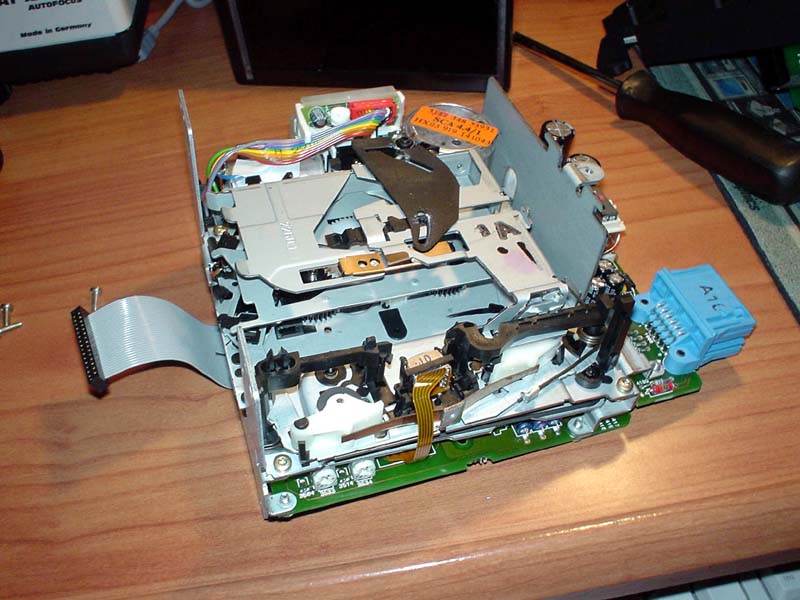

Cinta 2

Cinta 3

Circuito impreso de la mecanica de cinta.

Y poco mas, la verdad es que no es una informacion vital, ni tan siquiera de gran utilidad, tal vez le sirva a alguien que tiene curiosidad de que hay dentro del panel, pues aqui esta.

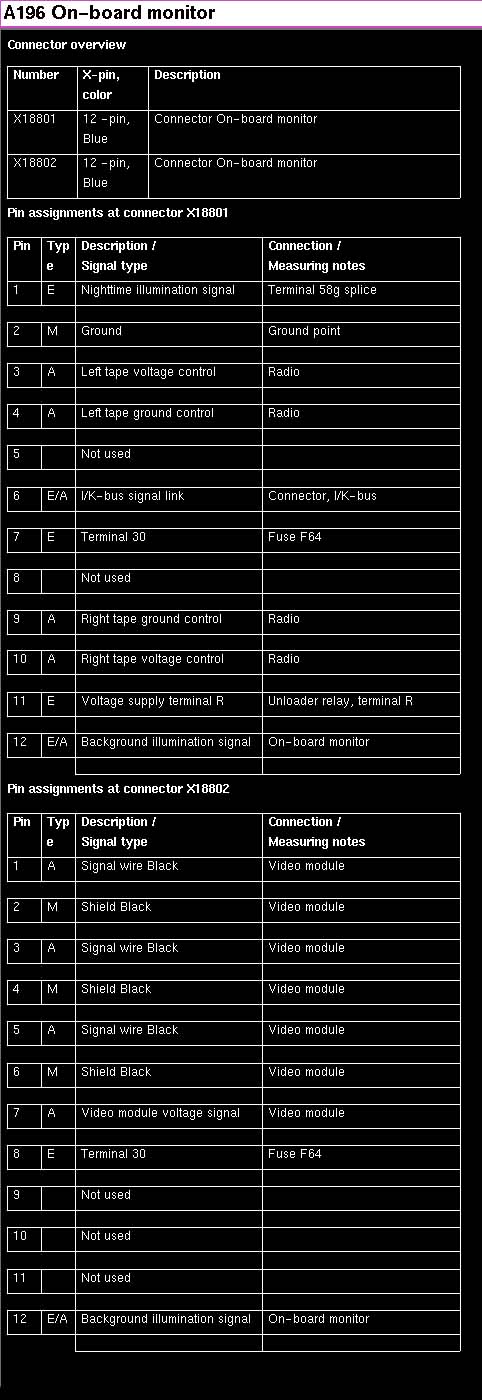

Ahora la descripcion de cada pin de los dos conectores. No recuerdo de donde salio, siento no poner la fuente.

Simplemente matizar que el conector marcado como X18801 es el AZUL y el X18802 es el BLANCO, que en la imagen esta mal.

Espero que esto le sirva a alguien.

Si alguien tiene interes en esto, que me escriba a: xol@xolmatic.com

Xol - Mar 2006 - www.xolmatic.com
