XE39 - Multimedia device for BMW E39 cars.--- CAMARA TRASERA.

Ver XE39 Instalacion ----- Ver XE39 Software V1---- Ver XE39 Descripcion ----- Ver XE39 Pantalla de Techo

Ver XE39 Camara Trasera

Por otro lado, queda instalada de manera definitiva la camara trasera, en lugar de modificar una camara CCD-CMOS, del tipo circuito impreso, he decidido comprar (aprovechando los gastos de envio desde US) en el mismo sitio que la TFT de techo, en mp3playerstore.com la camara es la CAM-07.

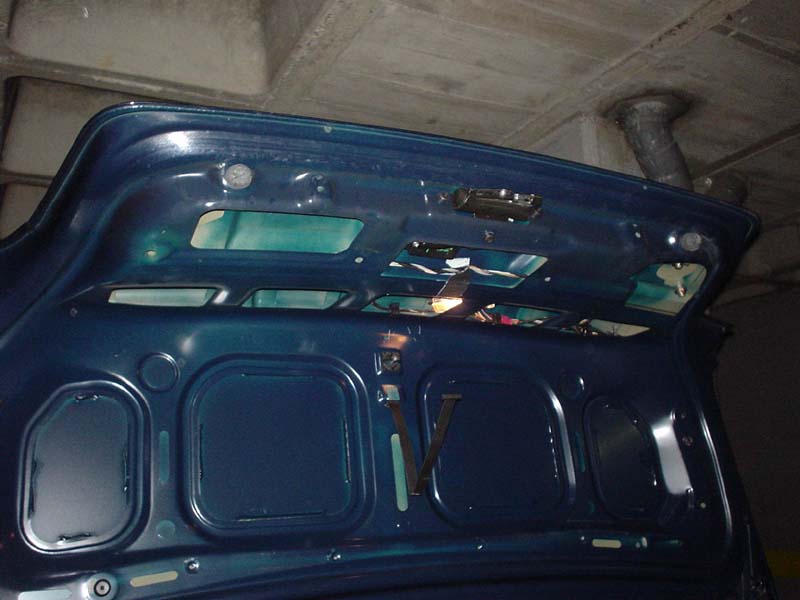

Para empezar, desmontamos los paneles del maletero, con los clips tipicos de BMW, ademas de un tornillo en el hueco para hacer el maletero, este esta debajo de una pequeña tapa.

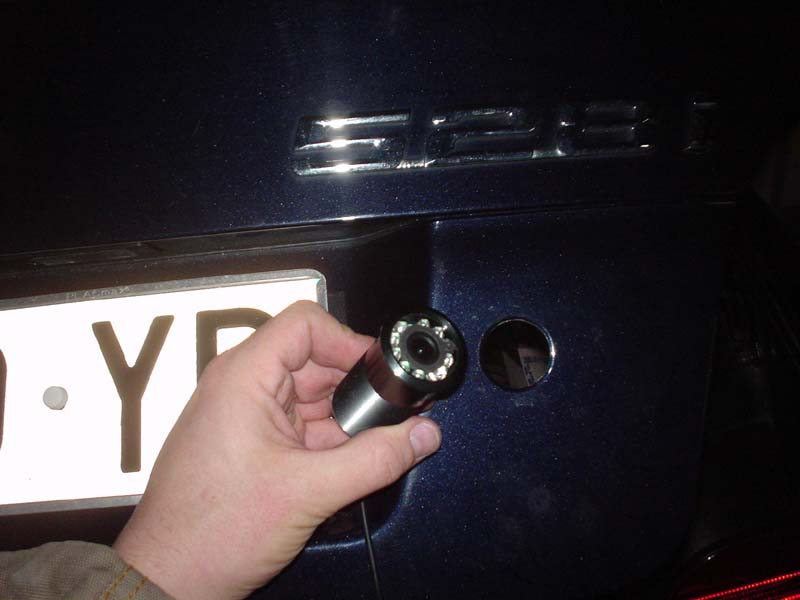

He sustituido la cerradura trasera por la camara, la diferencia de diametro ronda los 1-2mm, de modo que he tenido que limar un poco el hueco para que entre la camara, pero el resultado es bueno, lleva junta torica y ajusta muy bien a la chapa.

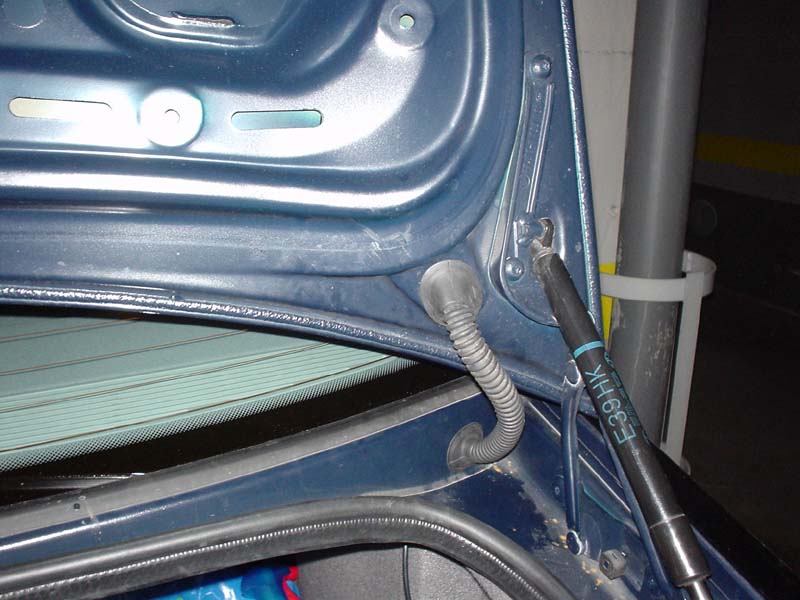

Casi, lo mas complicado ha sido pasar los cables por el manguito de goma.

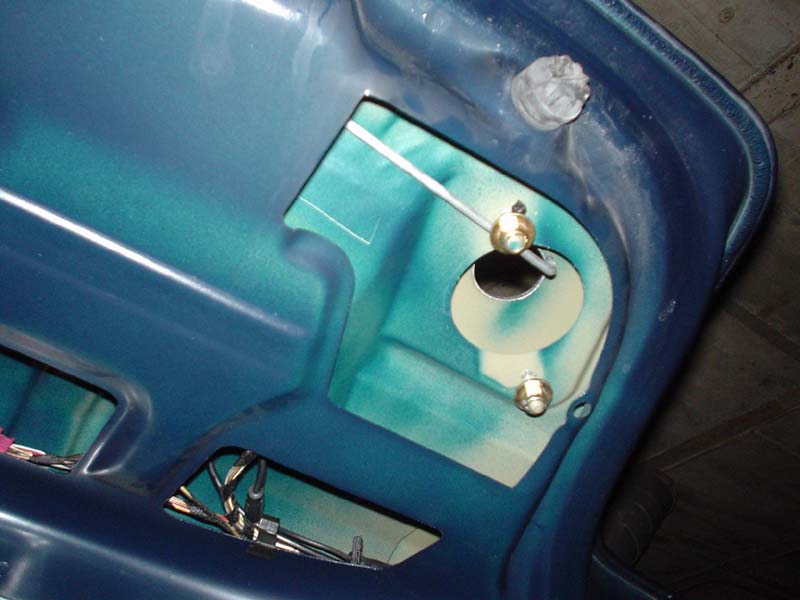

El aspecto, antes de montar la camara, despues de limar un poco el hueco.

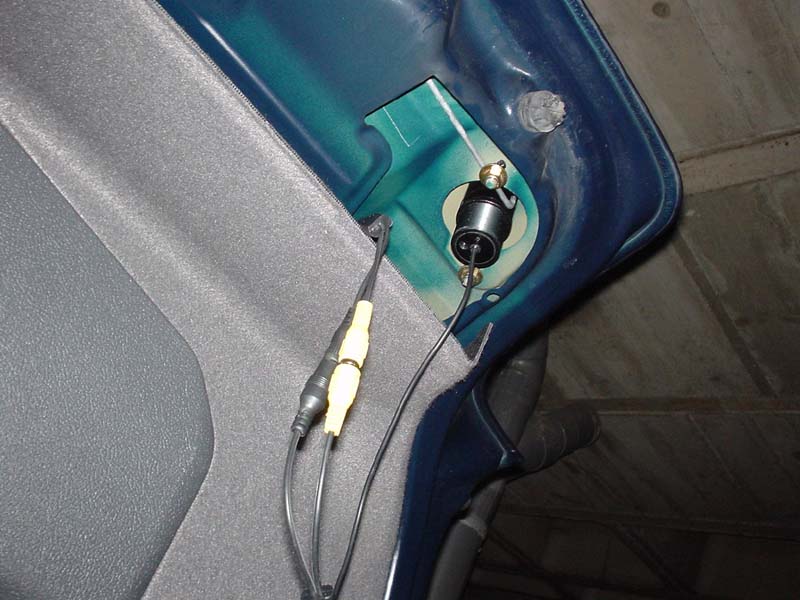

Asi queda, visto desde dentro, hay hueco suficiente.

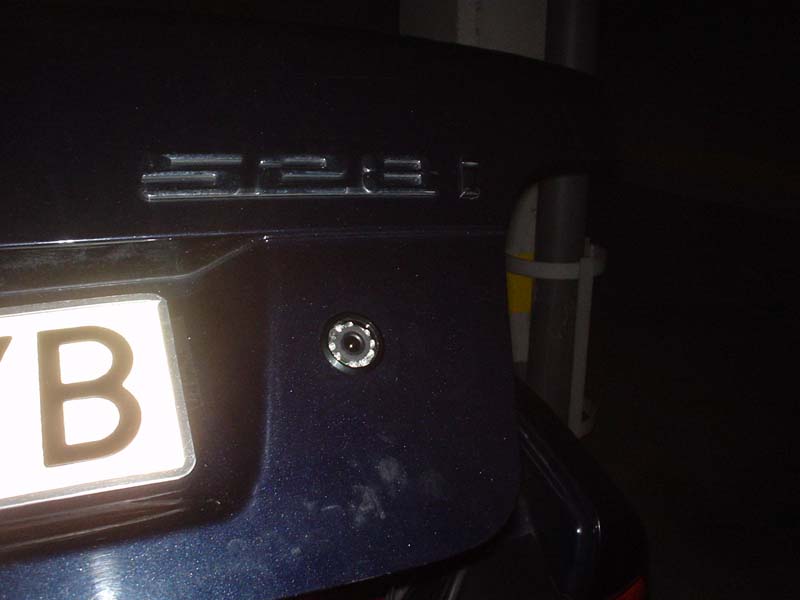

Y por ultimo, el estado final. Se nota un poco, pero no "canta" demasiado, no?

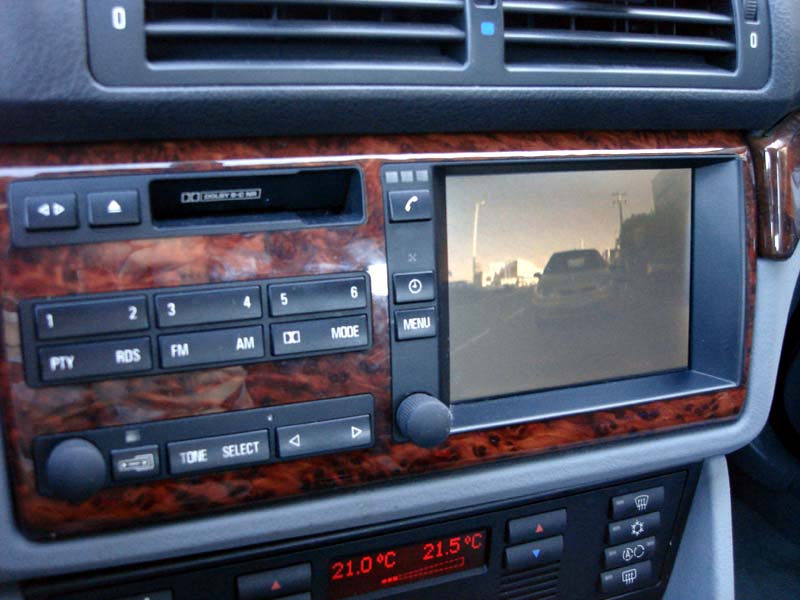

Aqui la camara en uso, desde el XE39.



Espero ir añadiendo cosas pronto.

Si alguien tiene interes en esto, que me escriba a: xol@xolmatic.com

Xol - Marzo 2006 - www.xolmatic.com
