Xircom REX6000 inside

La idea es en un futuro no muy lejano (espero) hacer un modulo para usar la REX6000 como un terminal TTY por medio del puerto serie de la PCMCIA, ademas de hacer las oportunas pruebas de overclock, como es logico.

Ha dia de hoy he estado haciendo pruebas con leds SMD poniendolos alrededor de la LCD pero con resultado no muy buenos, no he conseguido que se ilumine de una manera homogenea, he usdo nueve leds para ello y creo que no hay una forma buena de ponerle luz a nuestra Rex6000, la unica opcion es la de retirar la lamina de aluminio de la parte trasera de la LCD y poner una lamina de las electroluminescentes, con eso seguro obentriamos una iluminacion homogenea, pero el problema es el elevador de tension que neceistamos para alimentarla, es demasiado grande y el sitio en el interior de la rex, mas bien excasea. Si alguien obtiene resultados positivos, que avise!

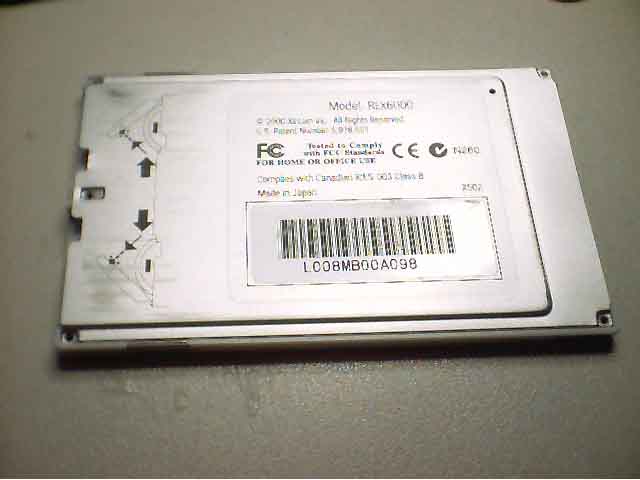

Para desmontar la REX6000 bastara con quitar los tornillos de la parte trasera, son cinco, y son Torx de un paso muy pequeño, la verdad es que no he encontrado una llave adecuada y los he quitado con un pequeño destornillador de medida adecuada para no romper los pequeños dientes de los tornillos.

Debemos quitar los cinco tornillos.

La tapa va pegada con una cinta adhesiva de doble cara en la parte del conector PCMCIA, hay que tener cuidado al despegarlo.

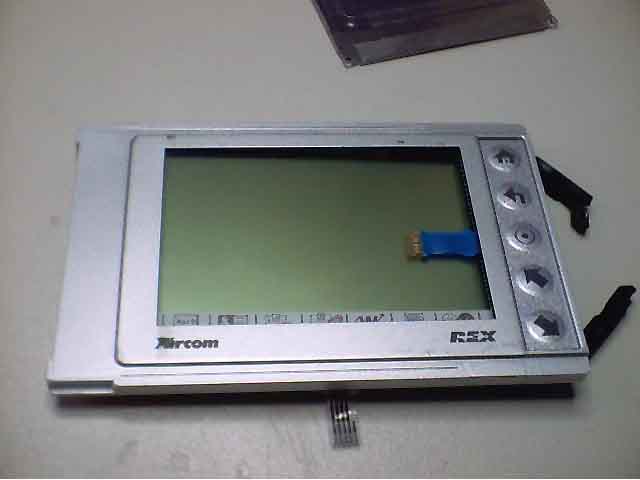

Una vez separada la placa y la lcd de la caja encontramos algo asi. Tener mucho cuidado con la cinta plana que une la lcd con la placa, es muy facil que alguna pista se corte de andar abriendola y cerrandola, como veis en la foto yo he tenido que "apañar" la cinta plana.

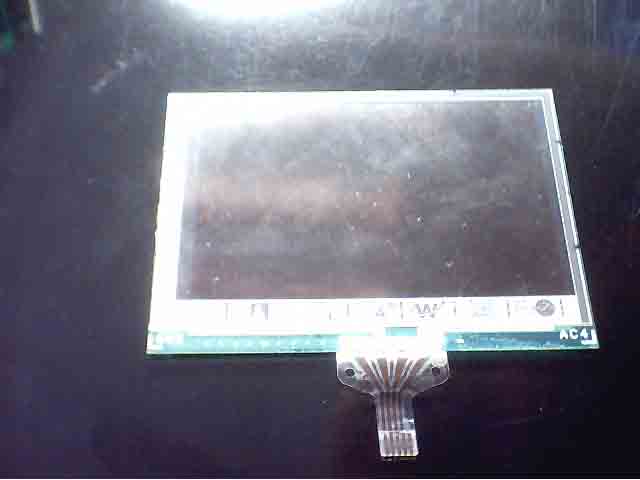

En la foto he separado la lamina tactil, va pegada con cinta de doble cara.

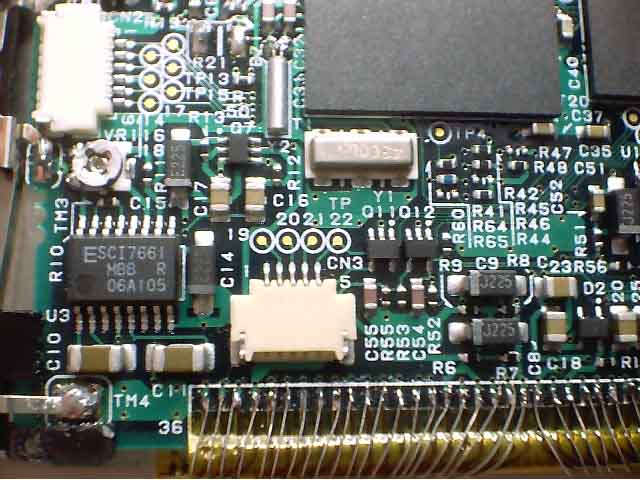

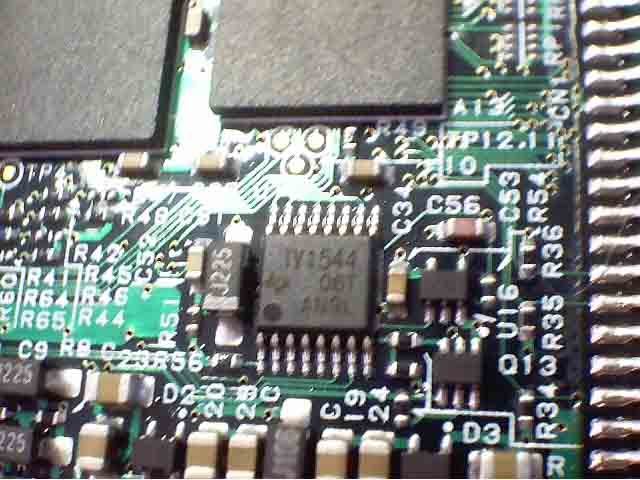

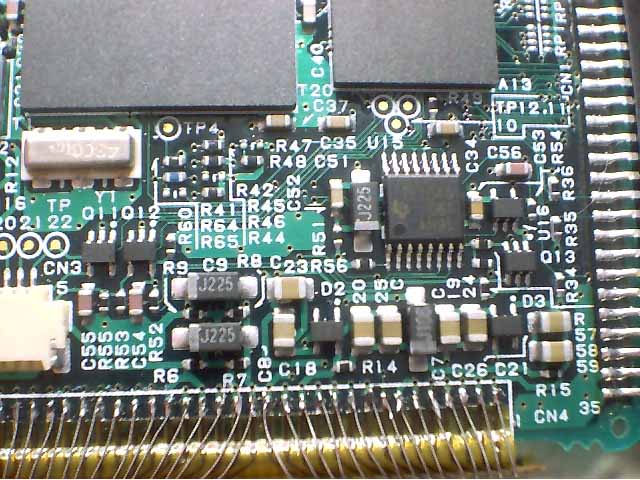

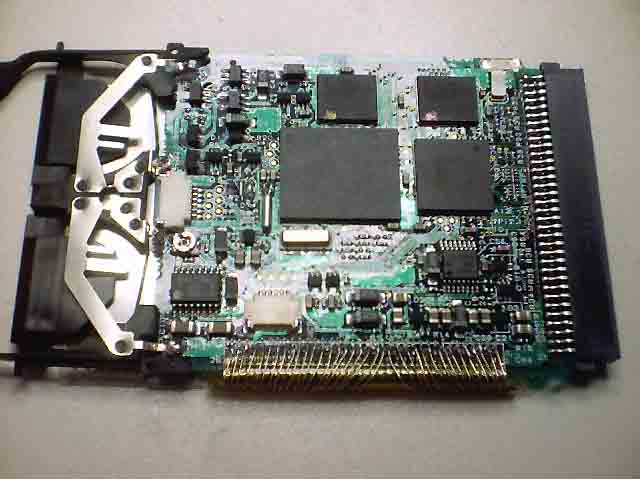

Veamos con detalle la placa de la REX6000 en varias fotos.

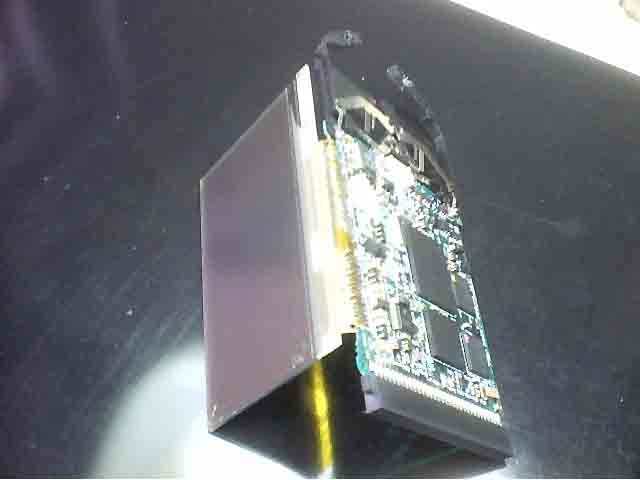

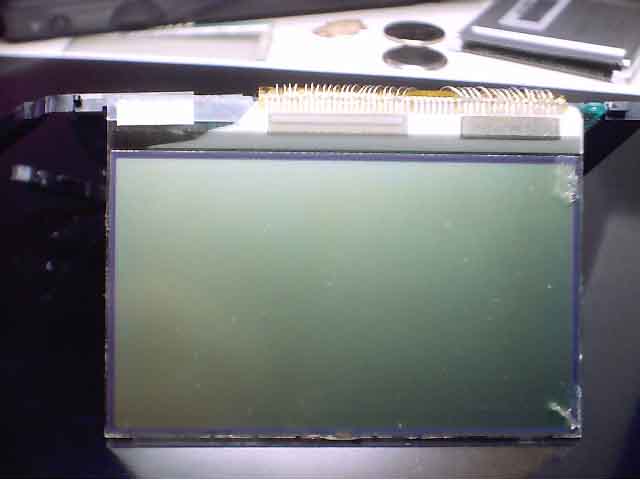

Imagen de la LCD sola.

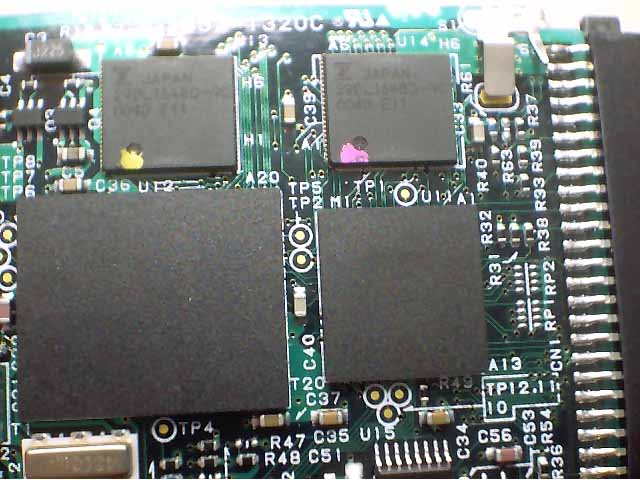

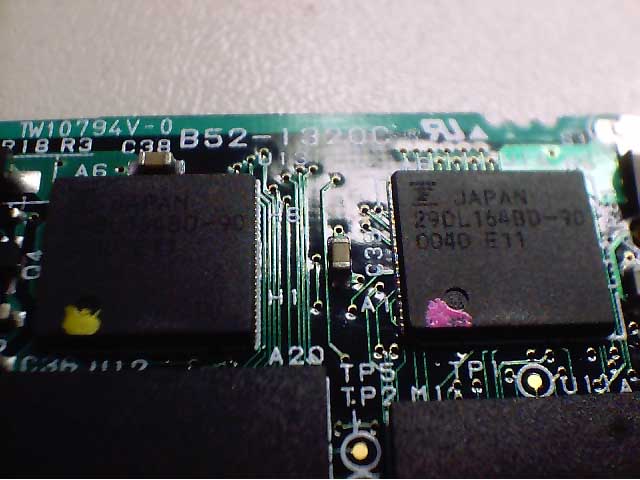

Detalle de la RAM de la REX6000, al estar en BGA, no hay mucho que hacer aqui. Lastima.

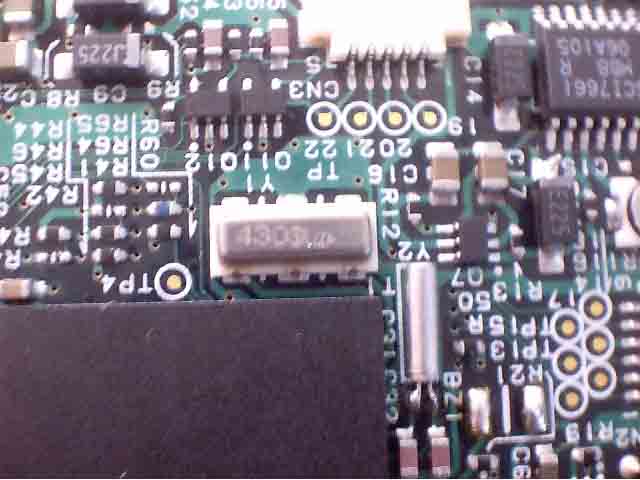

Aqui podemos ver el oscilador del micro de 4,3Mhz, abra que hacer pruebas de overclock. ;-D

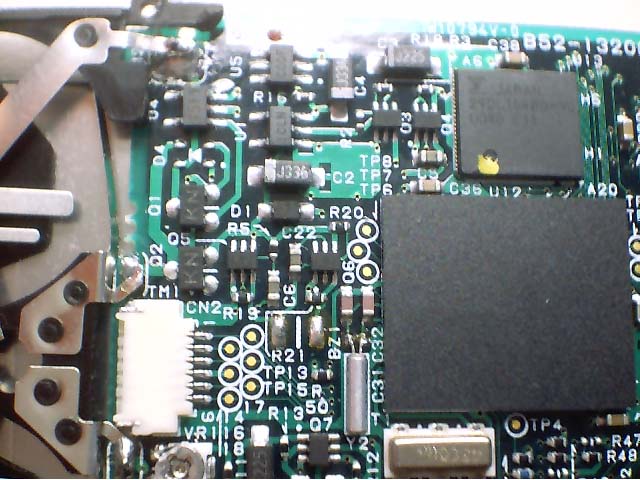

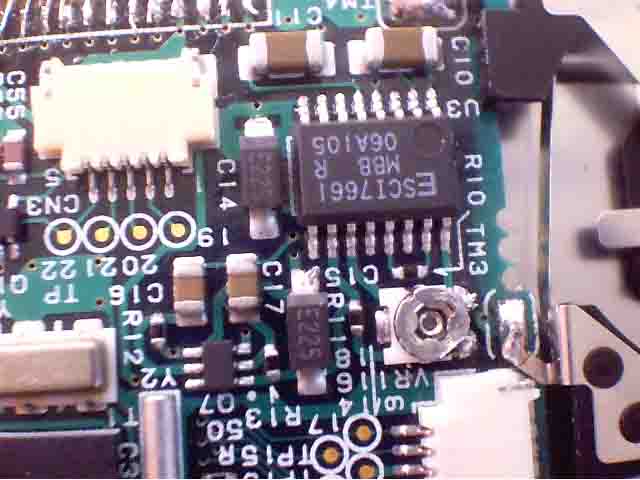

Aqui un misterio, el potenciometro no se para que sera, tal vez el ajuste del reloj en tiempo real...



Xol - Noviembre 2002
