XE65 - BMW TEMIC Voice Control Unit - Inside

Vamos a mostrar el interior del modulo de control de voz del E65, basado en DSP de la familia del 56000.

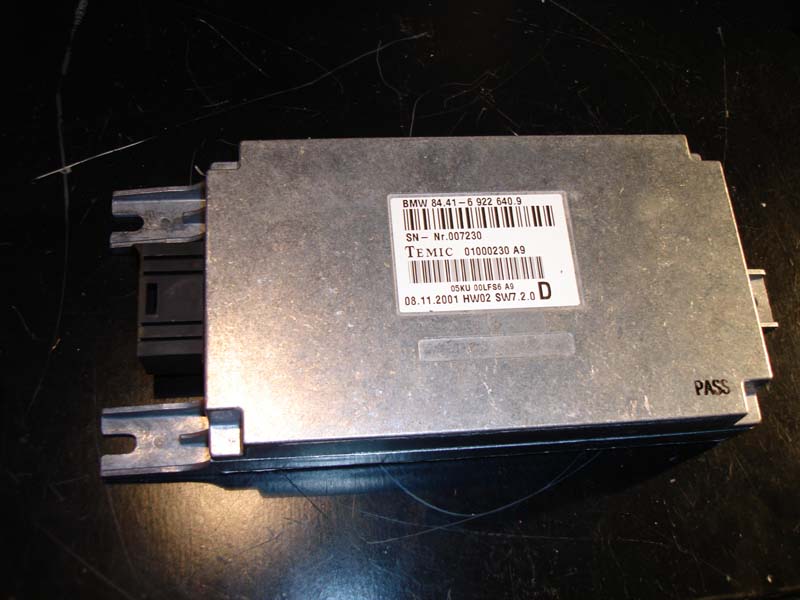

Aspecto exterior del invento.

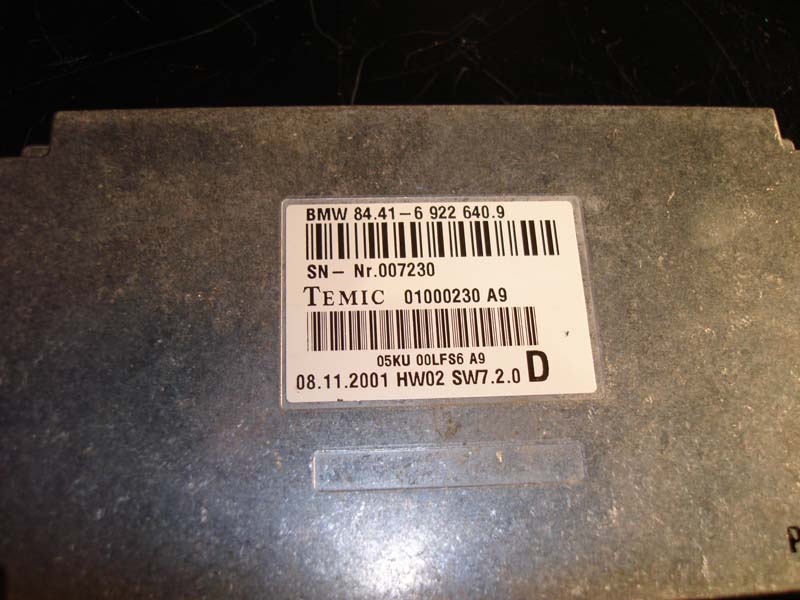

Detalle de la leyenda.

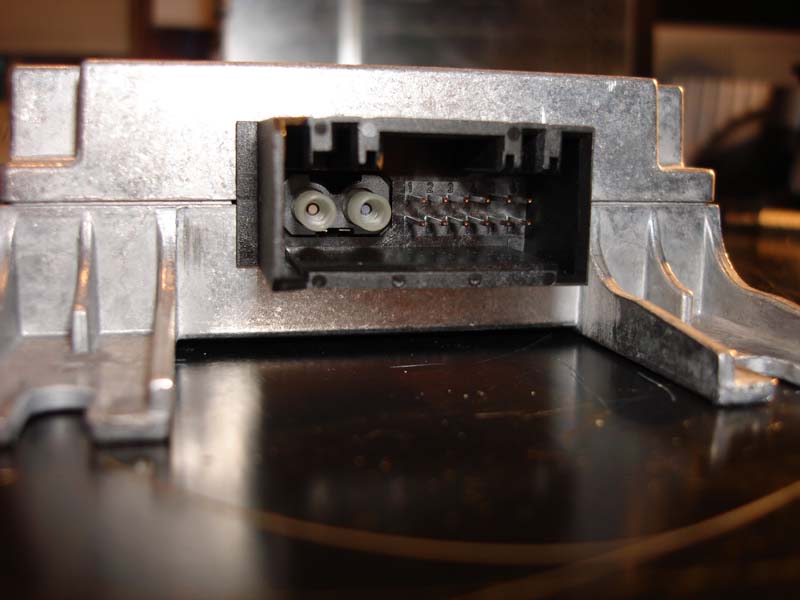

Detalle del contector MOST.

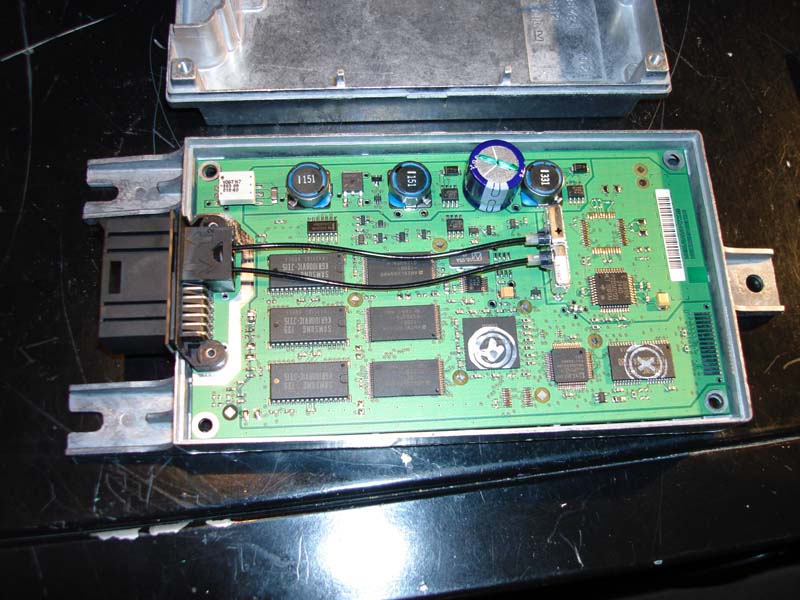

Por fin abierto.

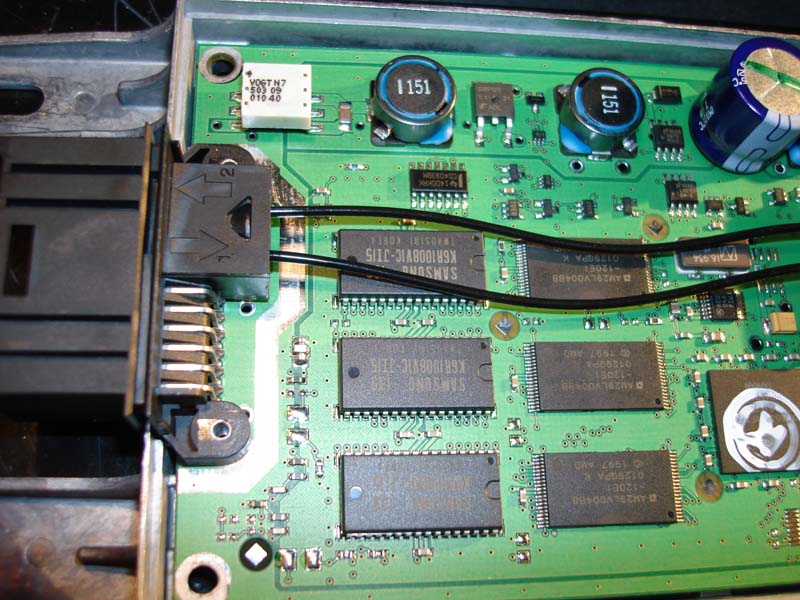

Detalle de las memorias SRAM K6R1008 de 128k x 8 y las flash de AMD, AM29LV00488

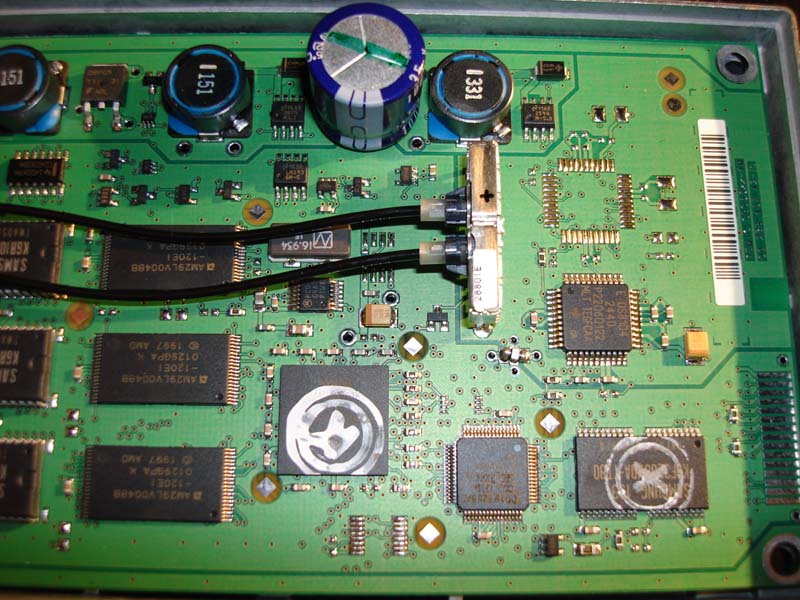

Vista del sensor optico para el MOST y el DSP de Motorola, el XC56309VF100A, DSP de 24bits, familia 56000.

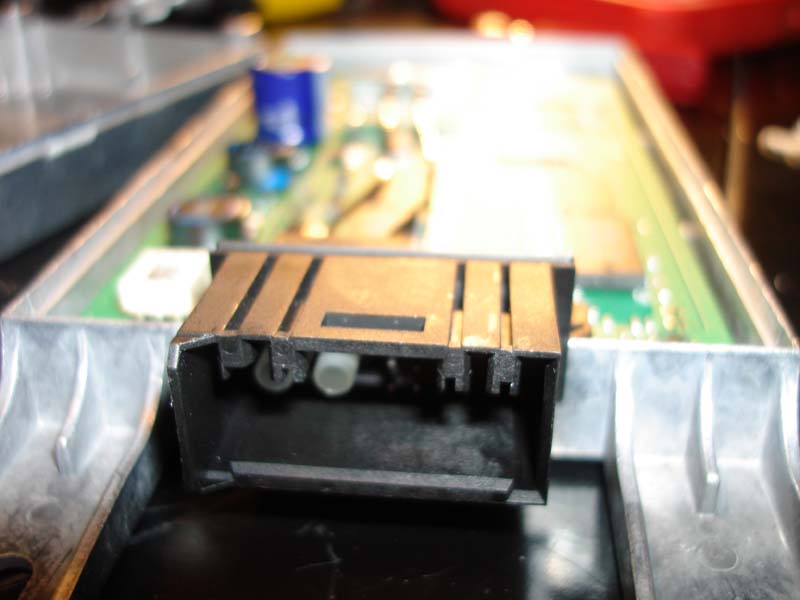

Coenctor a fibra.

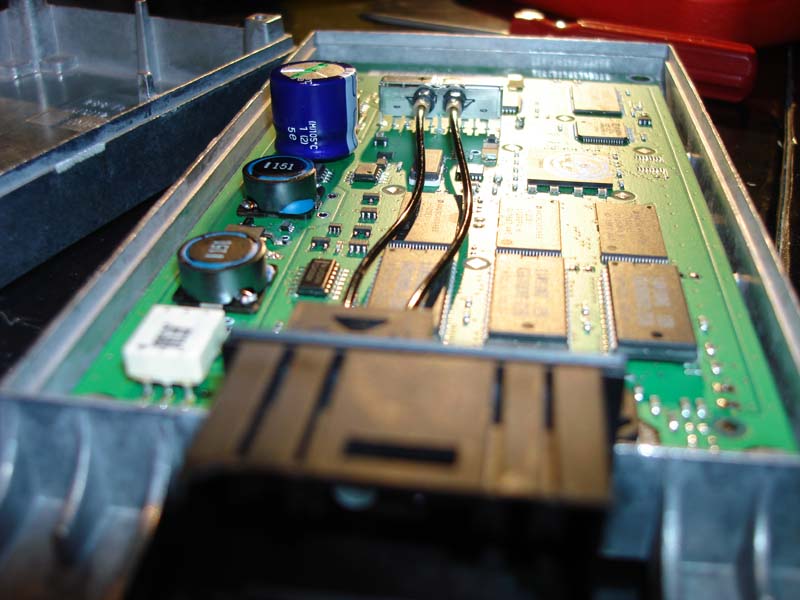

Fibra a placa.

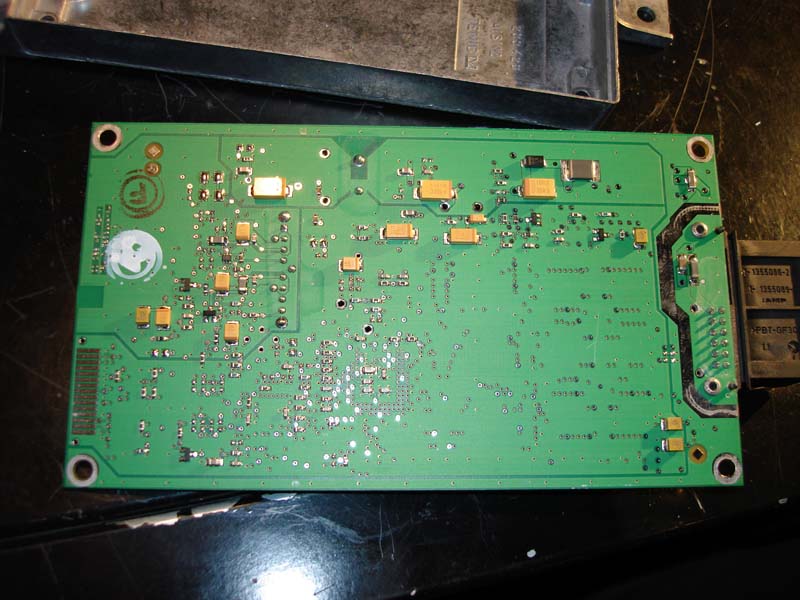

Cara inferior de la placa.

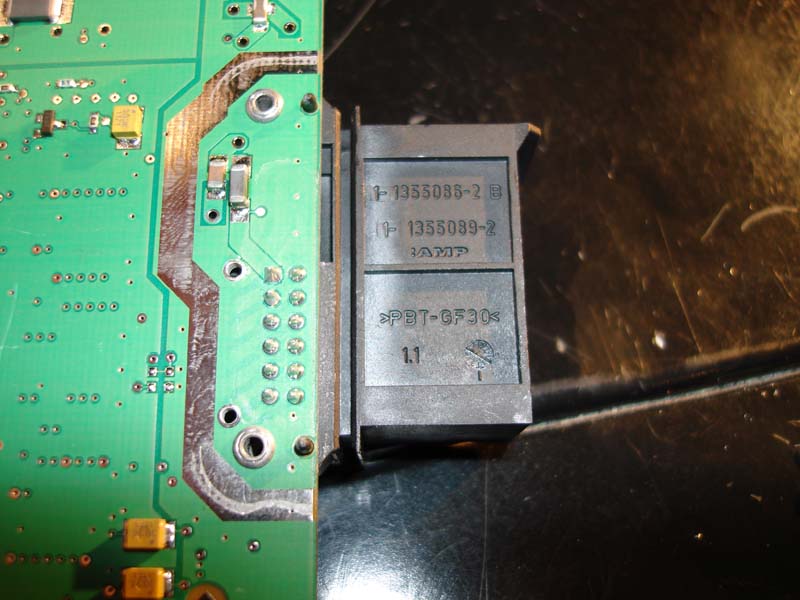

Referencia de Amphenol del conector MOST.

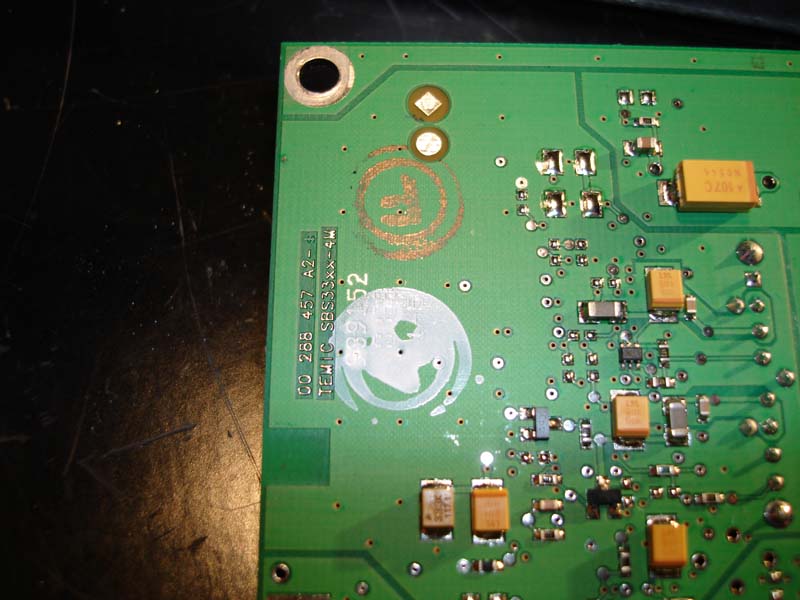

Leyenda de la revision de la placa.

Hasta aqui hemos visto el modulo de control de voz del E65. Aun sigo sin creer que no sean capaces de "flashearlo" los de BMW Iberica y asi poder cambiar el idioma.

Espero ir añadiendo cosas pronto.

Si alguien tiene interes en esto, que me escriba a: xol@xolmatic.com
