XE65 - BMW Navi01 Inside

Aqui vamos a mostrar las tripas del Navi01 de un E65, de momento iremos familiarizandonos con los componentes con los que lo han diseñado.

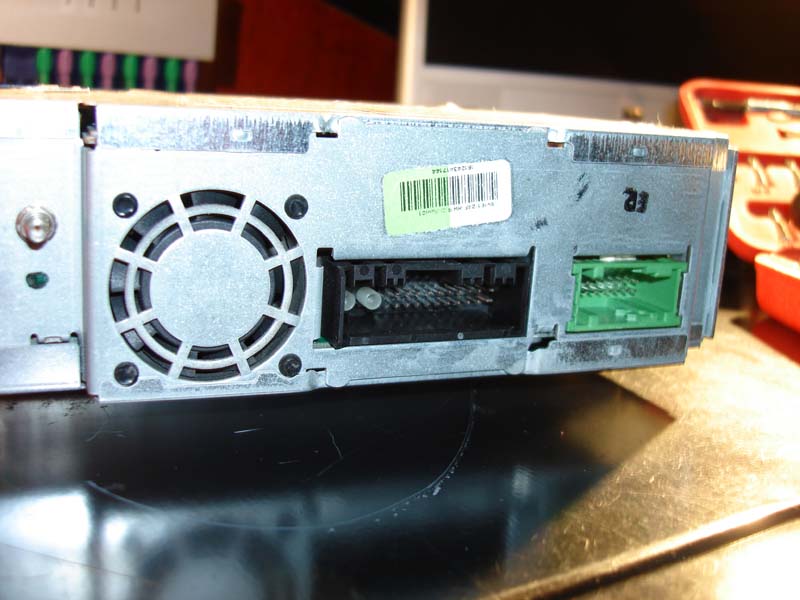

Vista trasera, conectores.

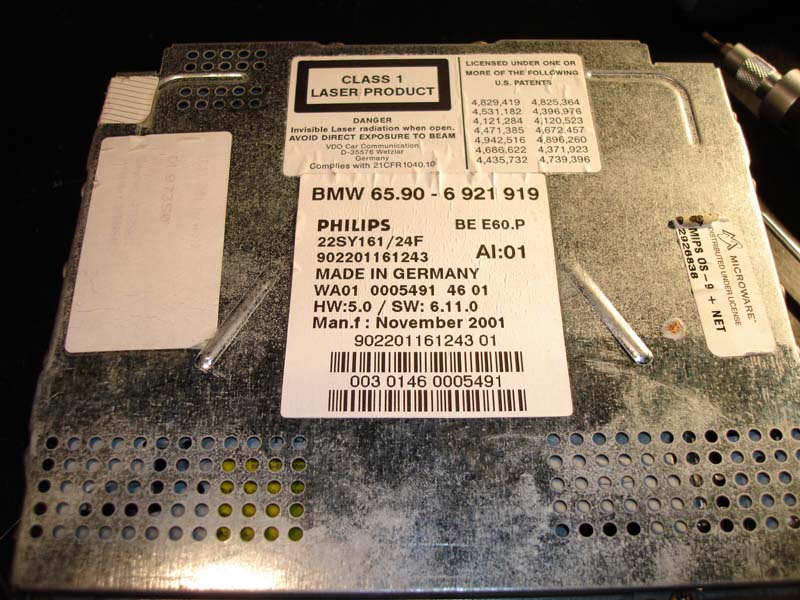

Leyendas impresas.

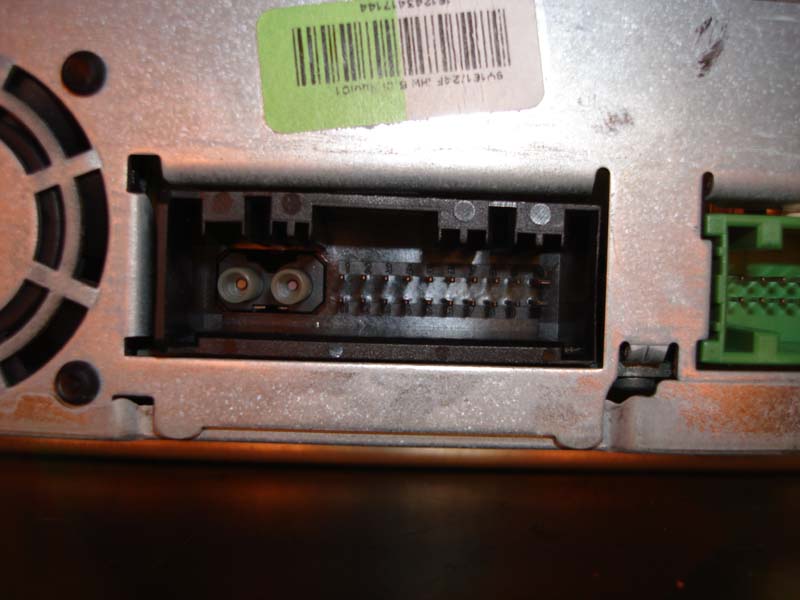

Detalle del conector MOST

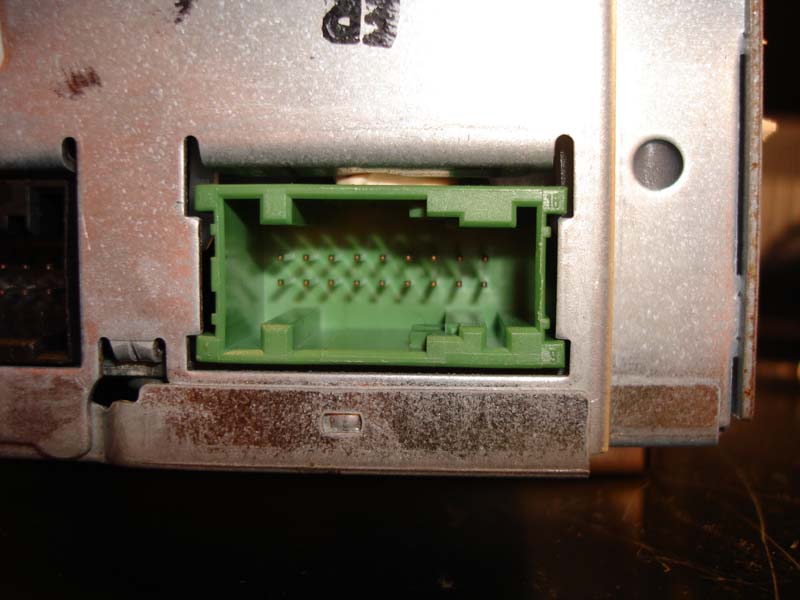

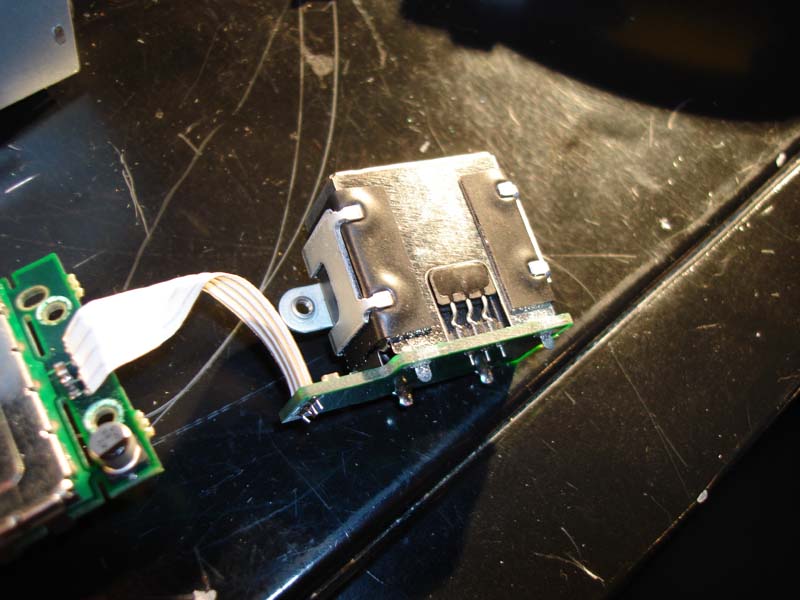

Detalle del otro conector.

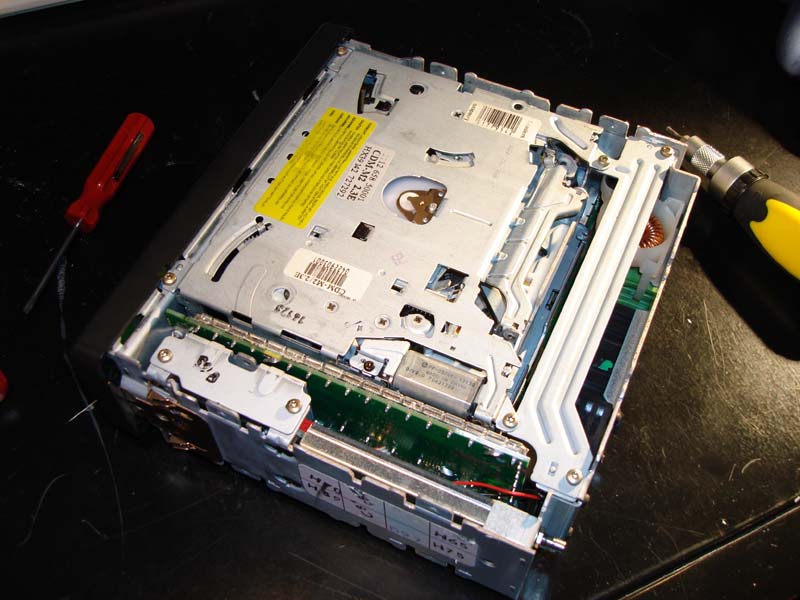

Aqui le quitamos la primera tapa, descubriendo el lector de CD.

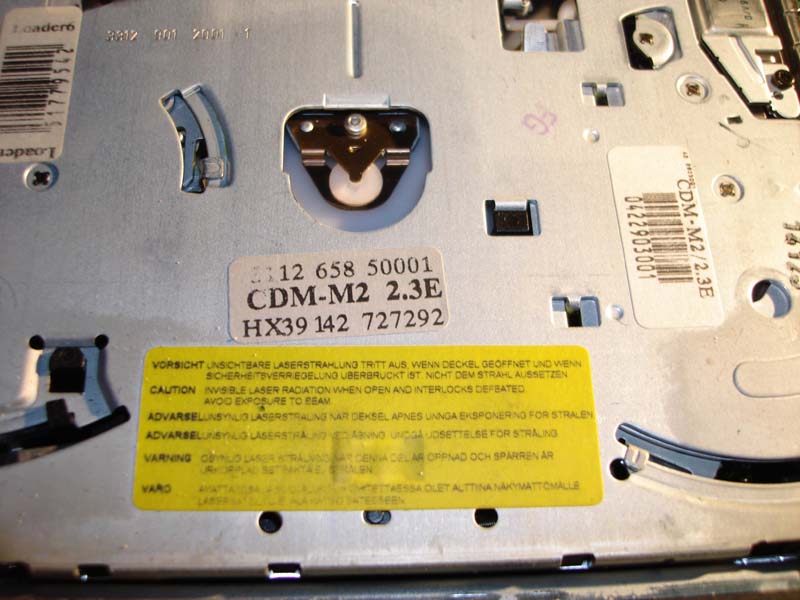

Leyenda lector CD.

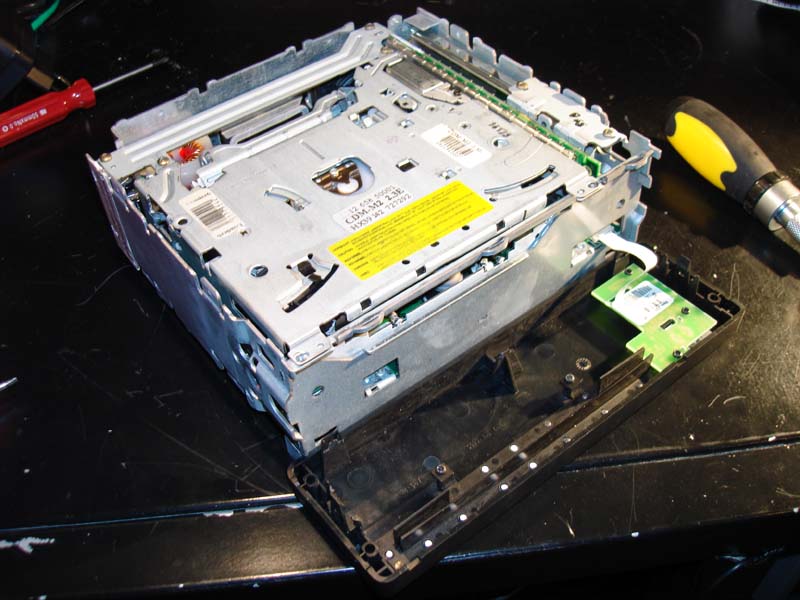

Quitando el frontal de la unidad.

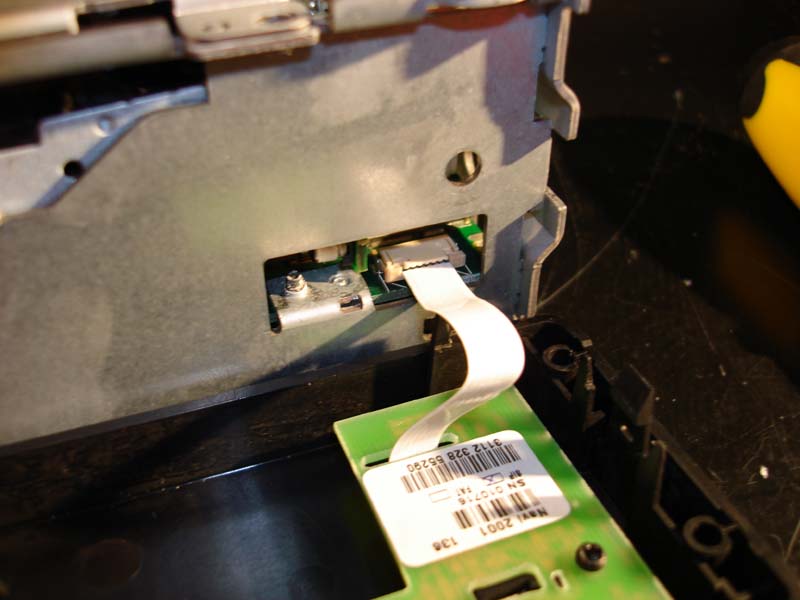

Detalle de la cinta plana.

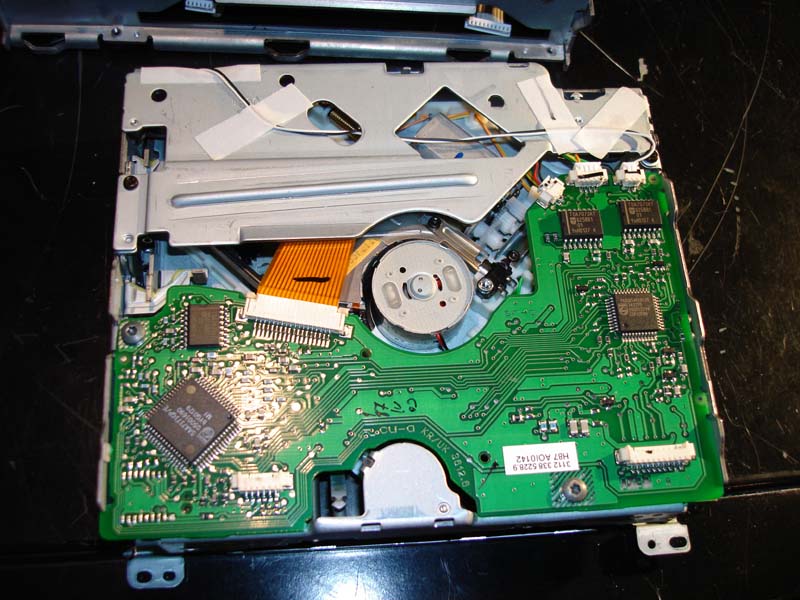

Parte inferior del lector de CD.

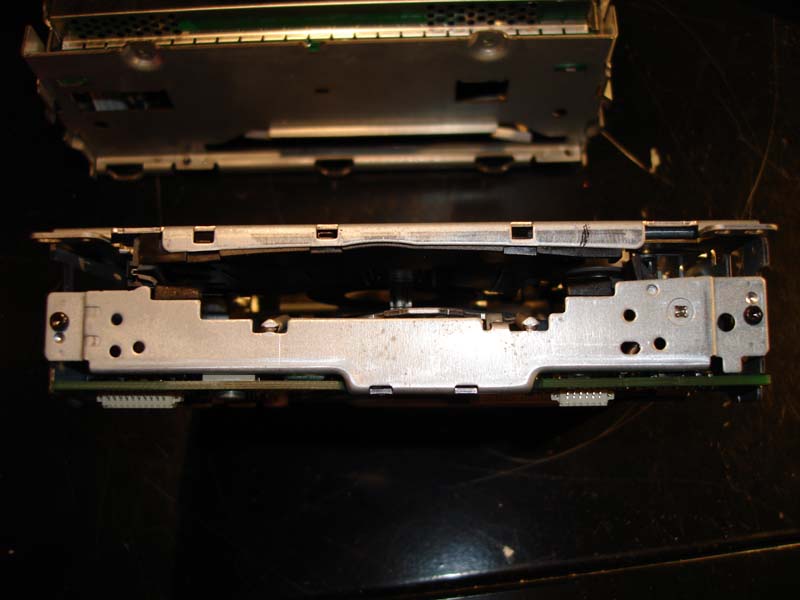

Vista frontal del lector de CD.

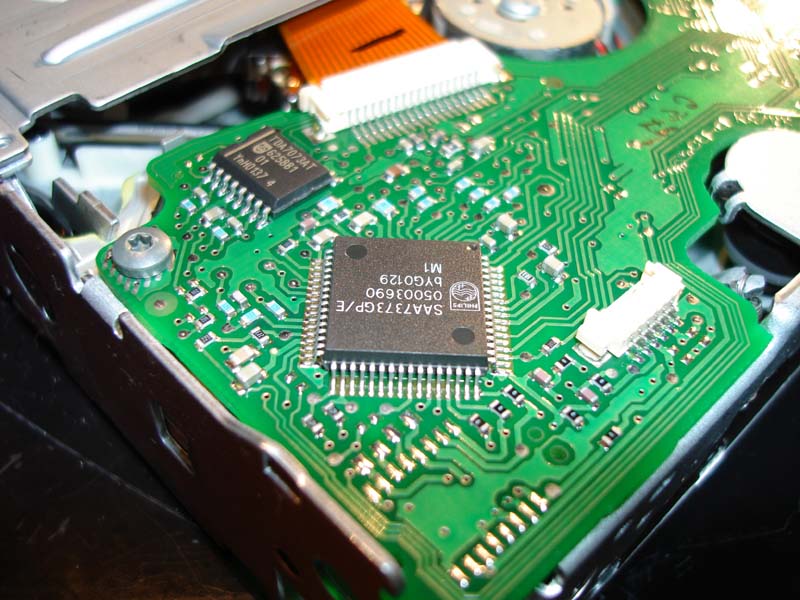

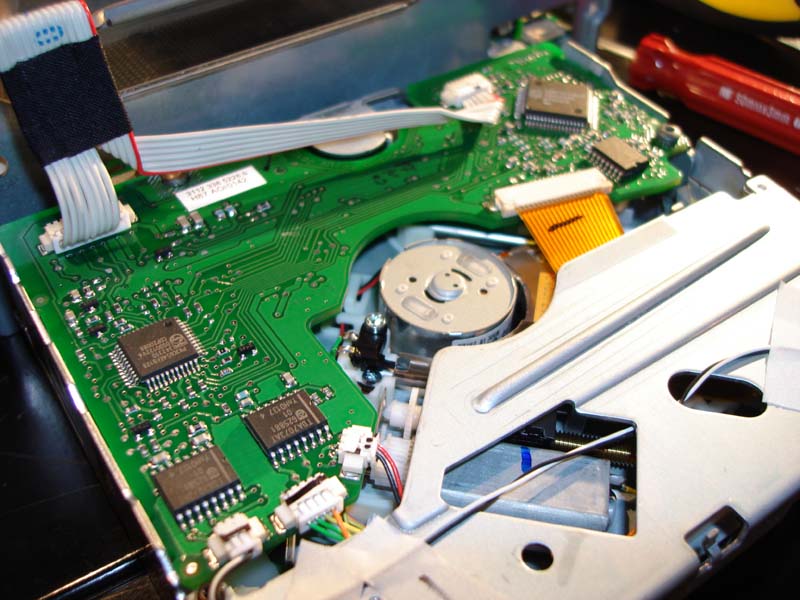

Detalle componentes lector de CD.

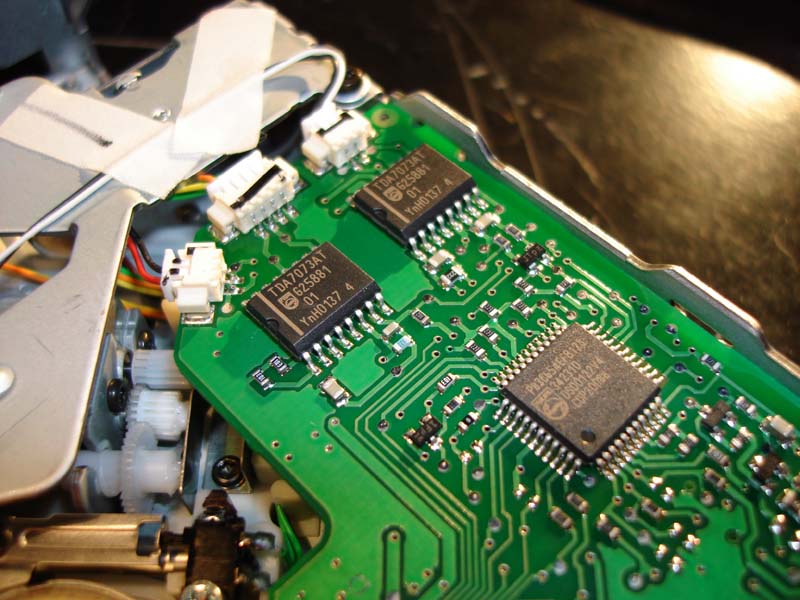

Mas componentes del lector de CD.

General del lector de CD.

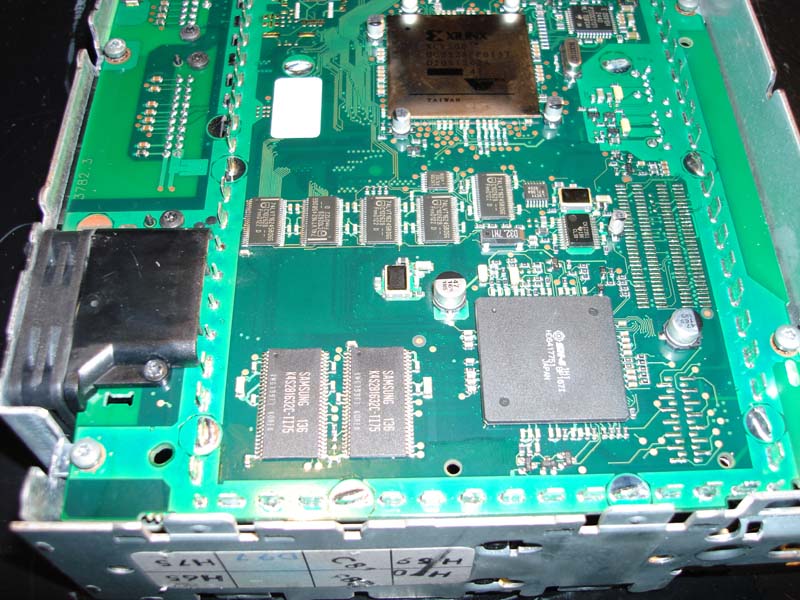

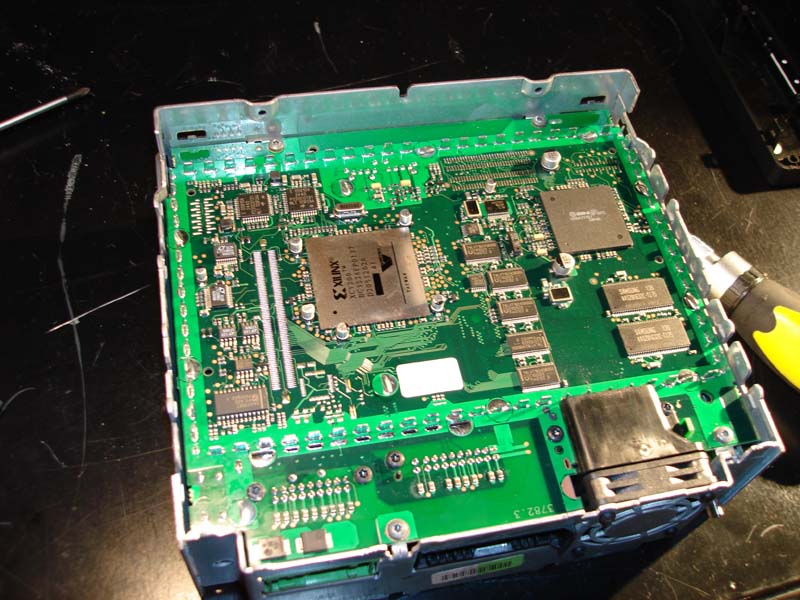

Parte superior de la placa.

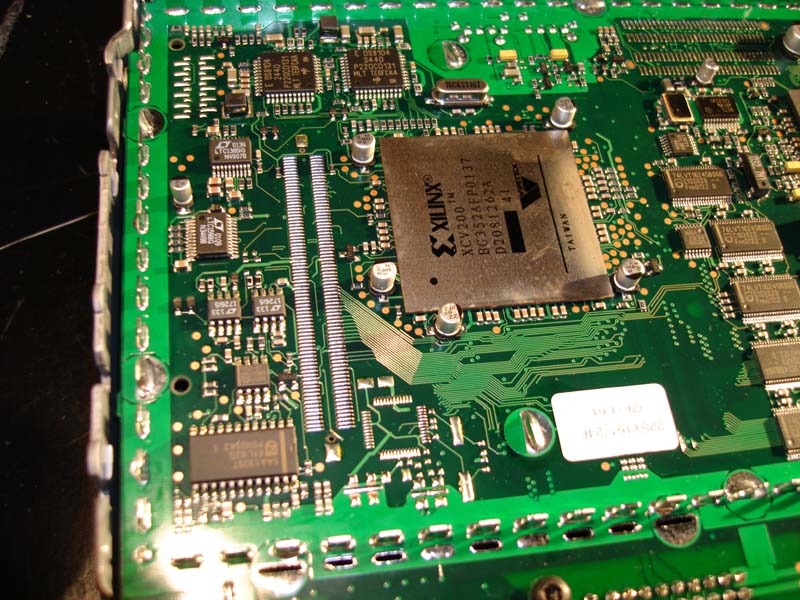

Detalle del FPGA de Xilinx XCV200BG352AF.

Detalle del microcontrolador de Hitachi, un SH-4, el HD6517751.

Detalle del

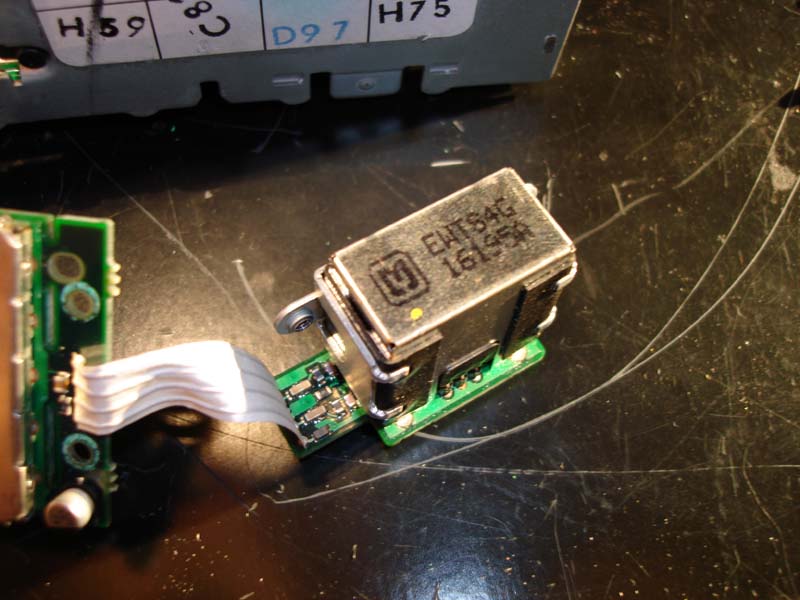

Referencia del sensor de orientacion.

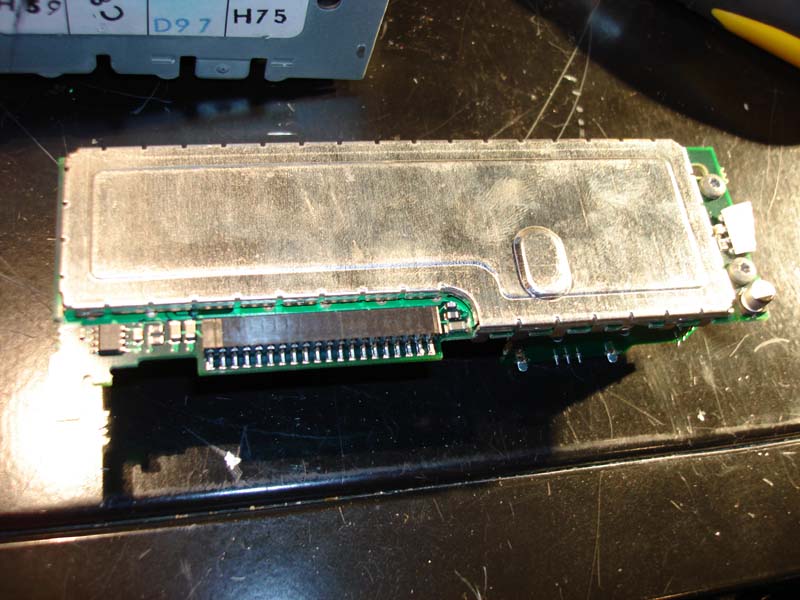

Modulo de gestion.

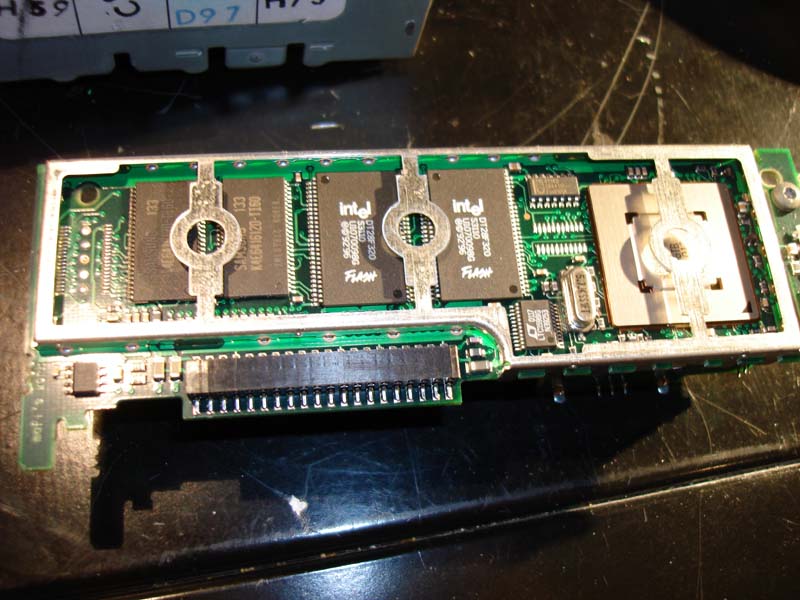

Lo mismo, por dentro.

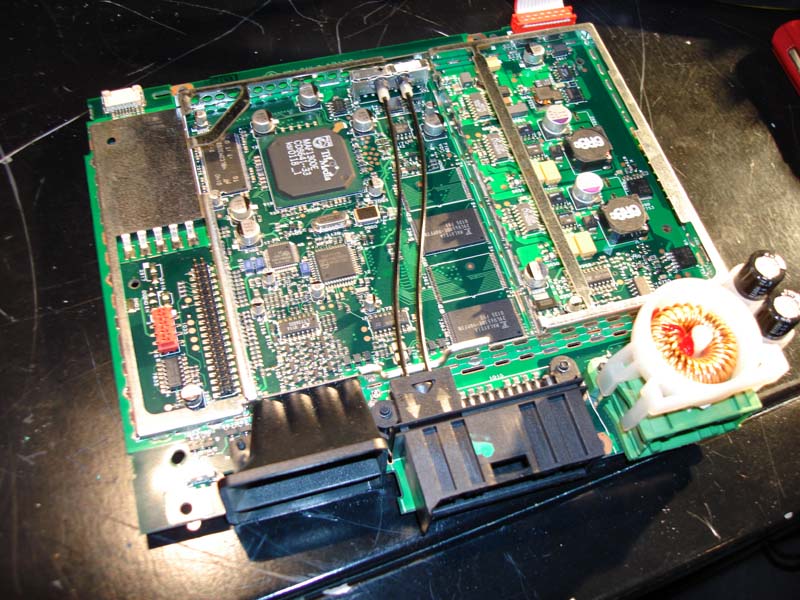

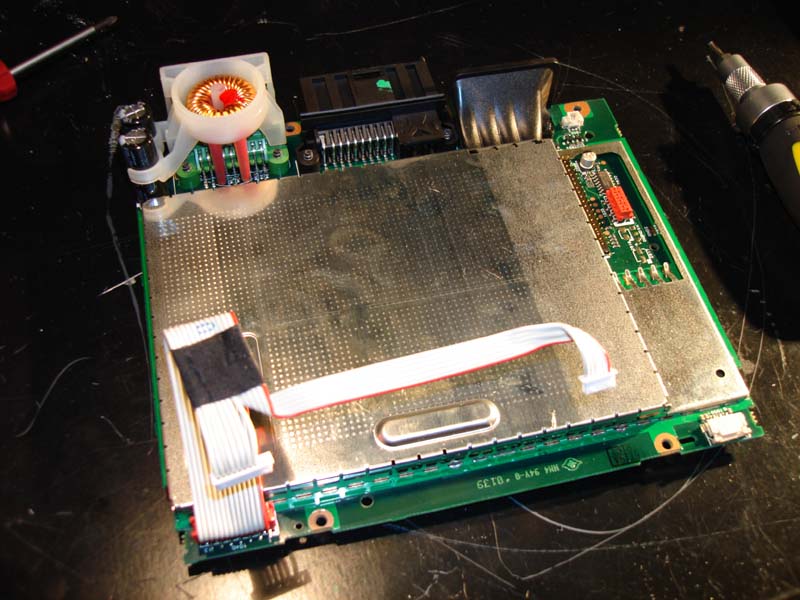

La parte superior de la placa.

Componentes superiores.

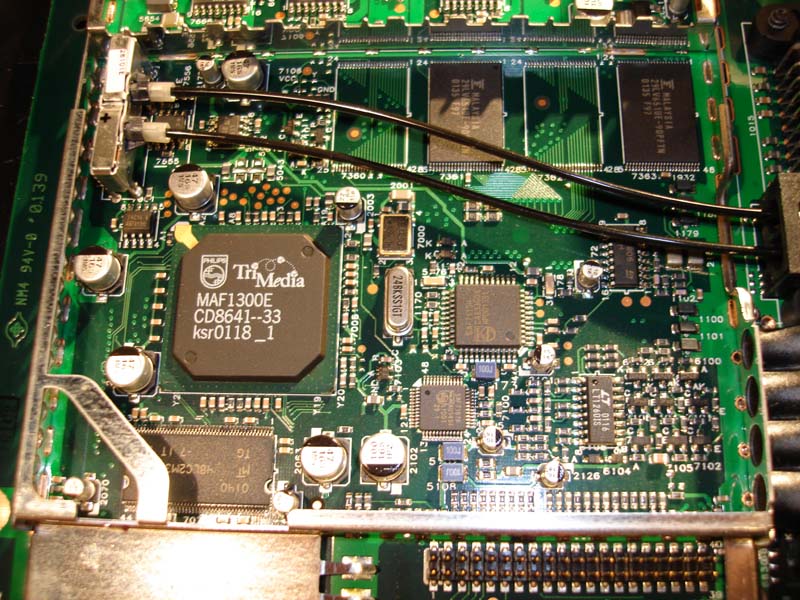

Detalle del Trimedia.

Detalle parte analogica.

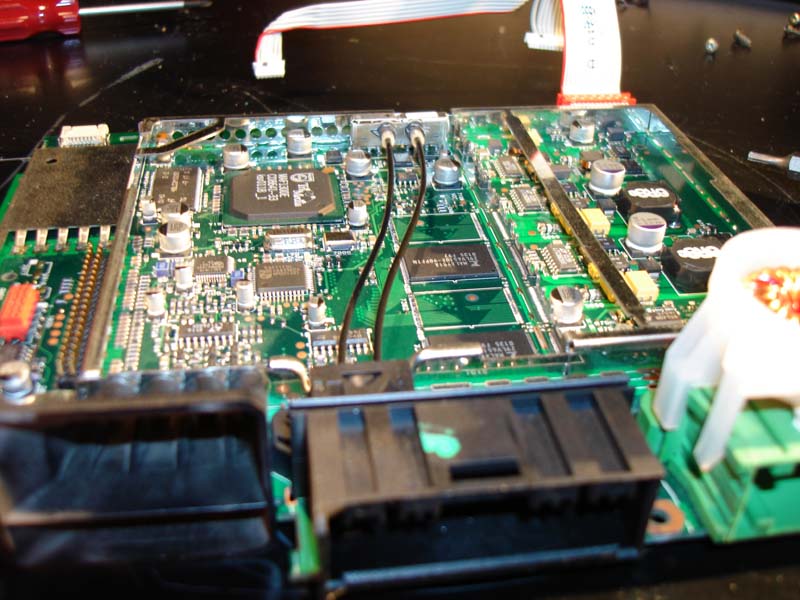

Vista de las dos fibras al sensor.

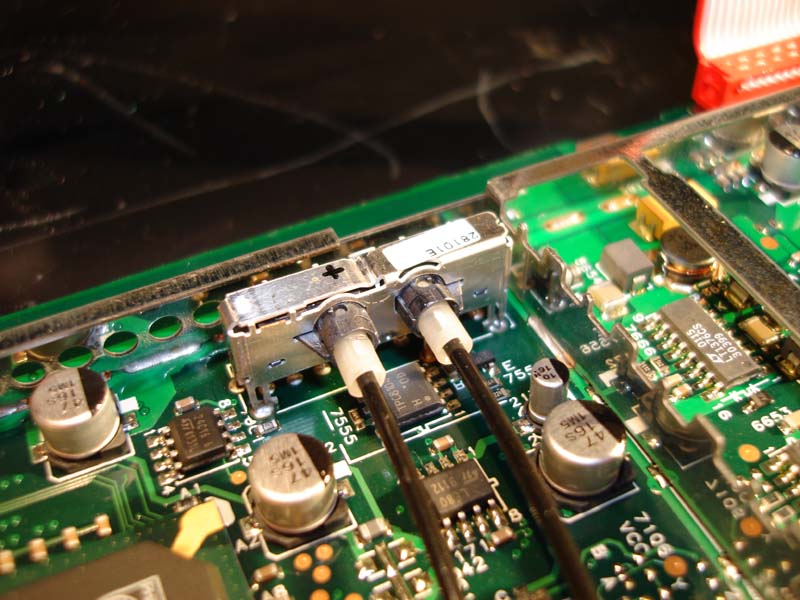

Sensor optico para el bus MOST.

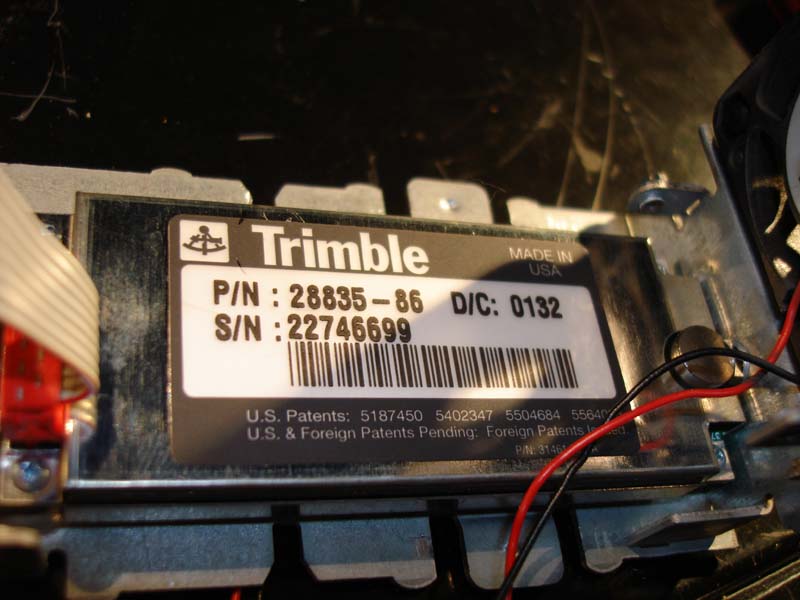

Detalle del modulo GPS, el Lassen SK II.

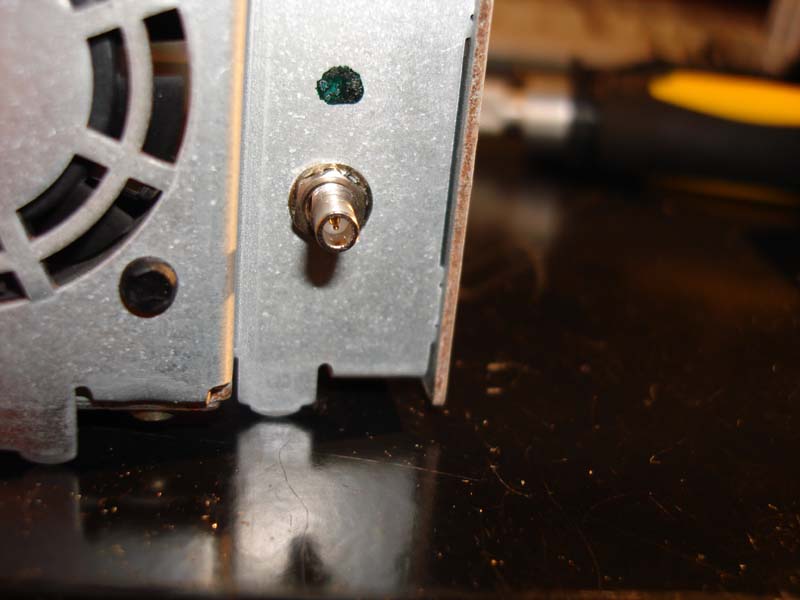

Conector SMB de la antena GPS.

Hasta aqui. Veremos que liamos dentro de este chisme.



Espero ir añadiendo cosas pronto.

Si alguien tiene interes en esto, que me escriba a: xol@xolmatic.com

Xol - Mayo 2007 - www.xolmatic.com
