XE65 - BMW MID Monitor 8.8" - MID Monitor E65 - Inside
Vamos a mostrar el interior del monitor de 8,8".

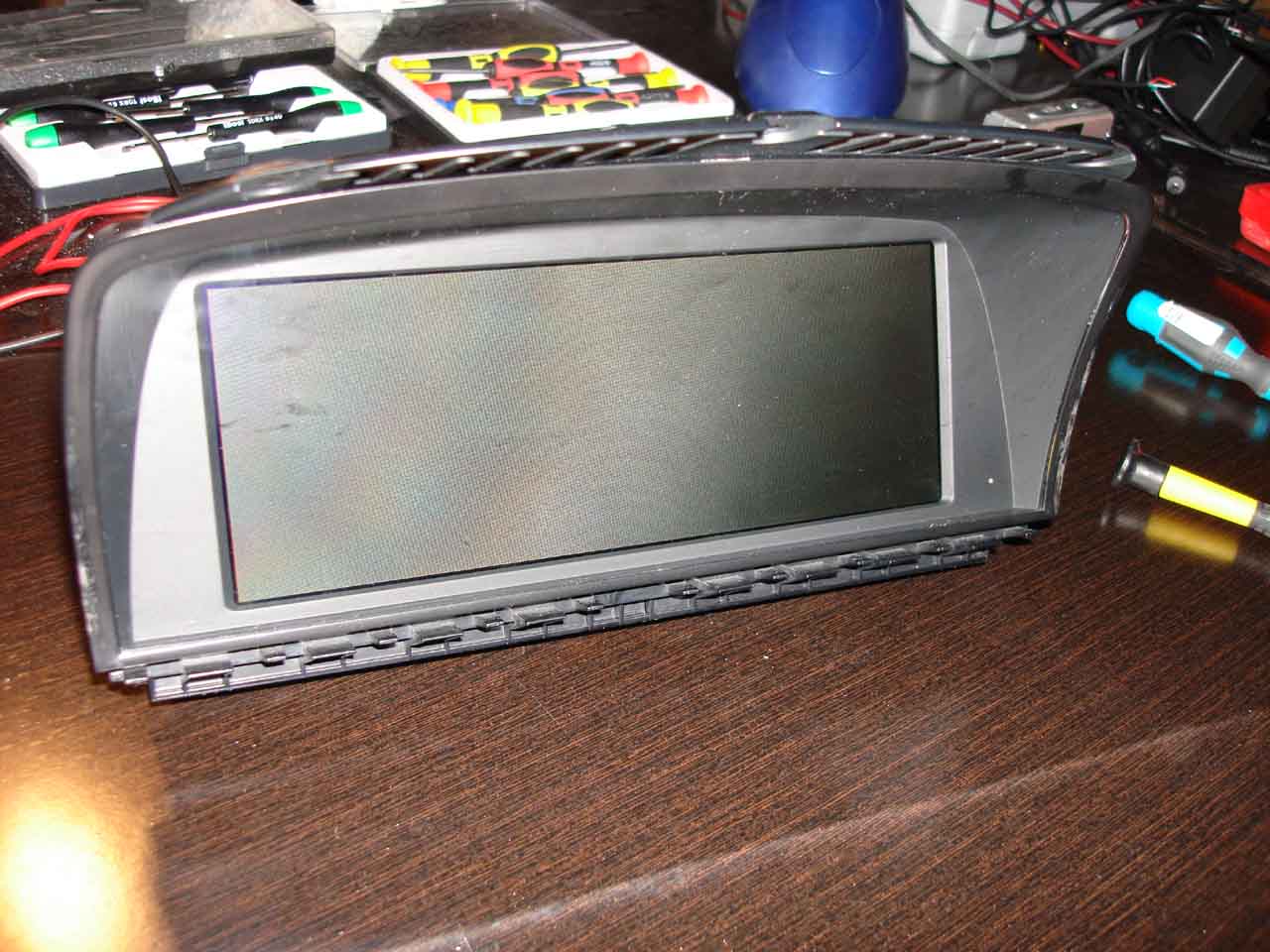

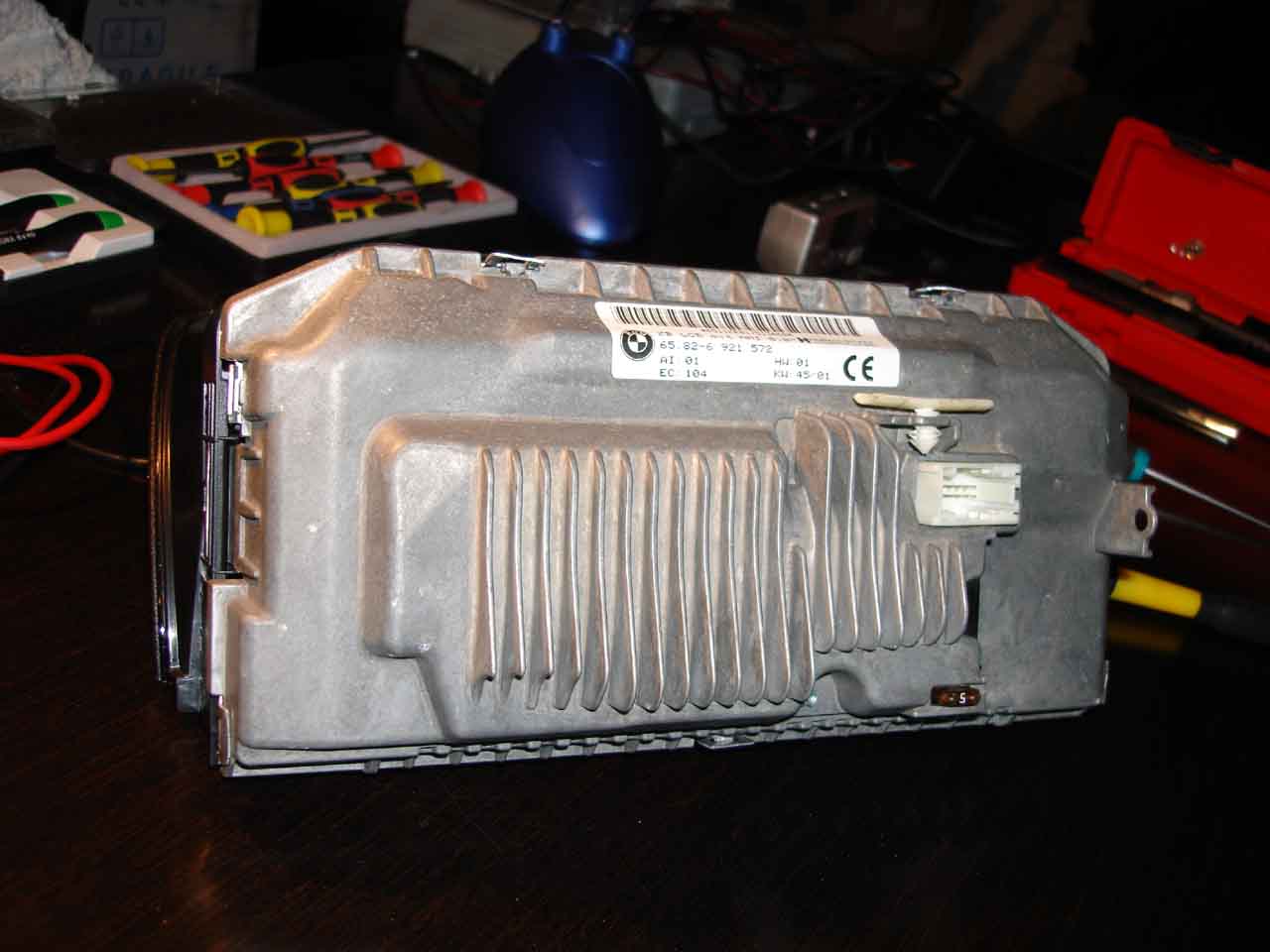

El aspecto exterior.

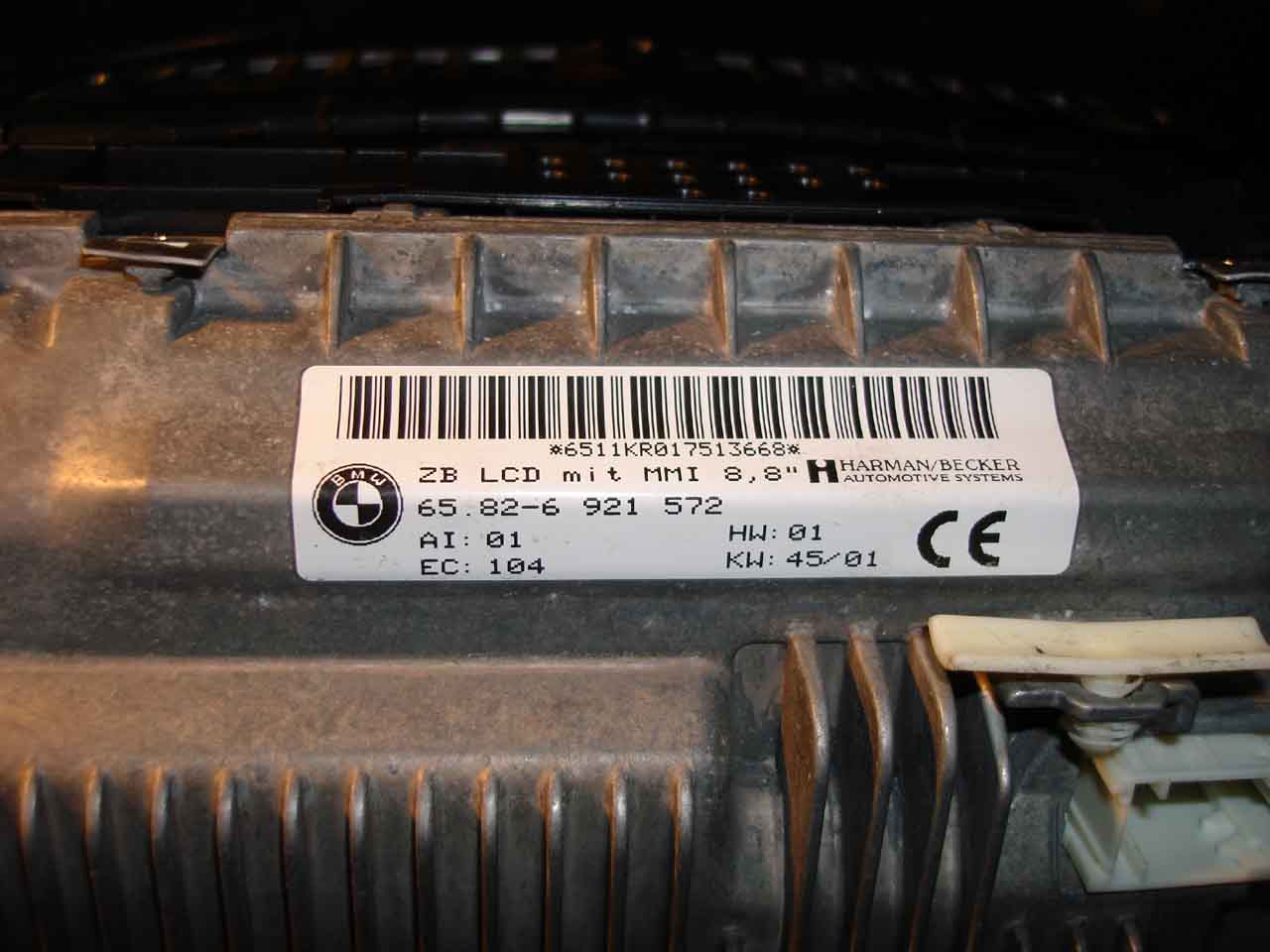

Referencias.
Referencias.
La trasera.
Detalle del conector de entrada RGsB

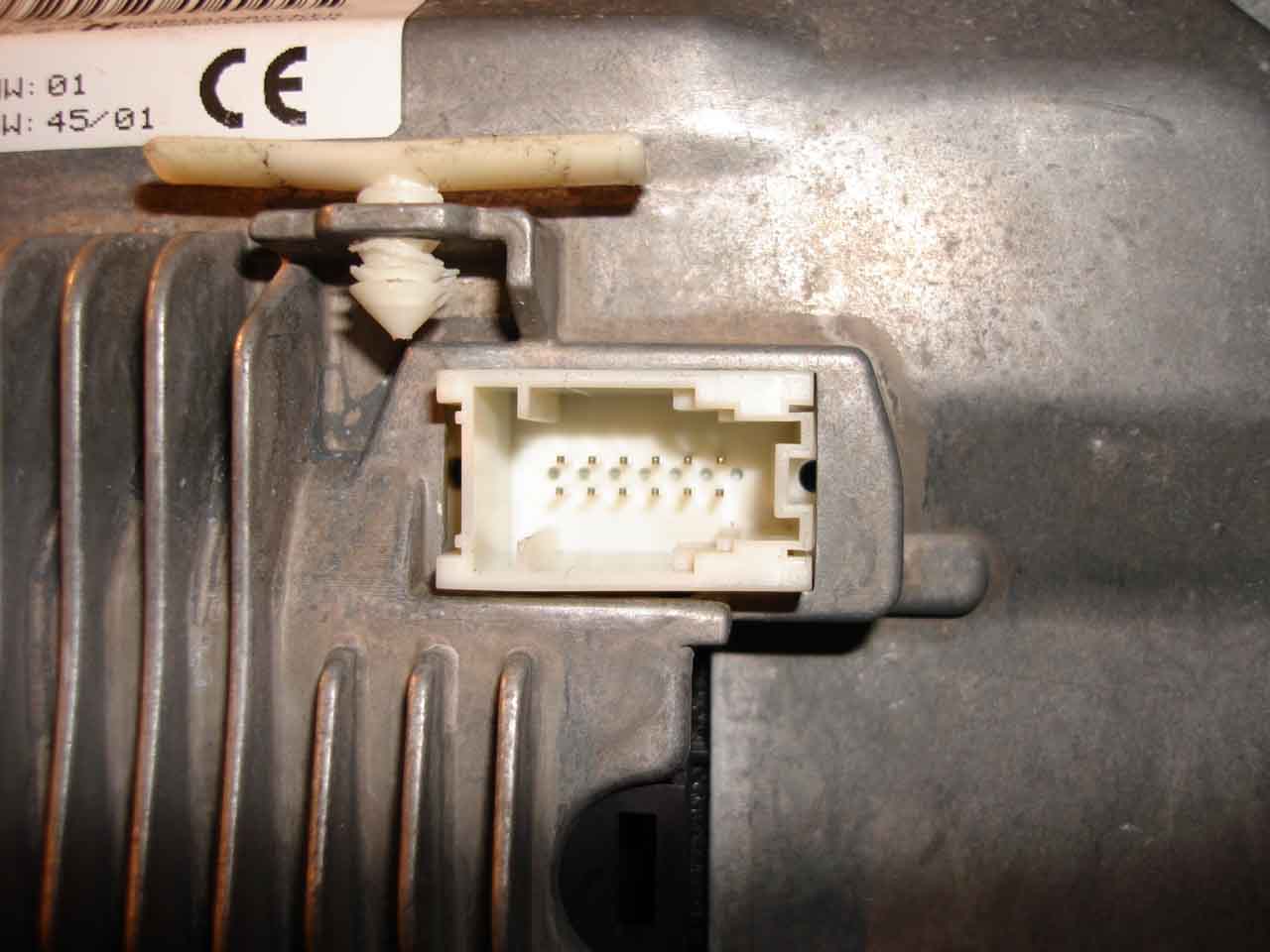

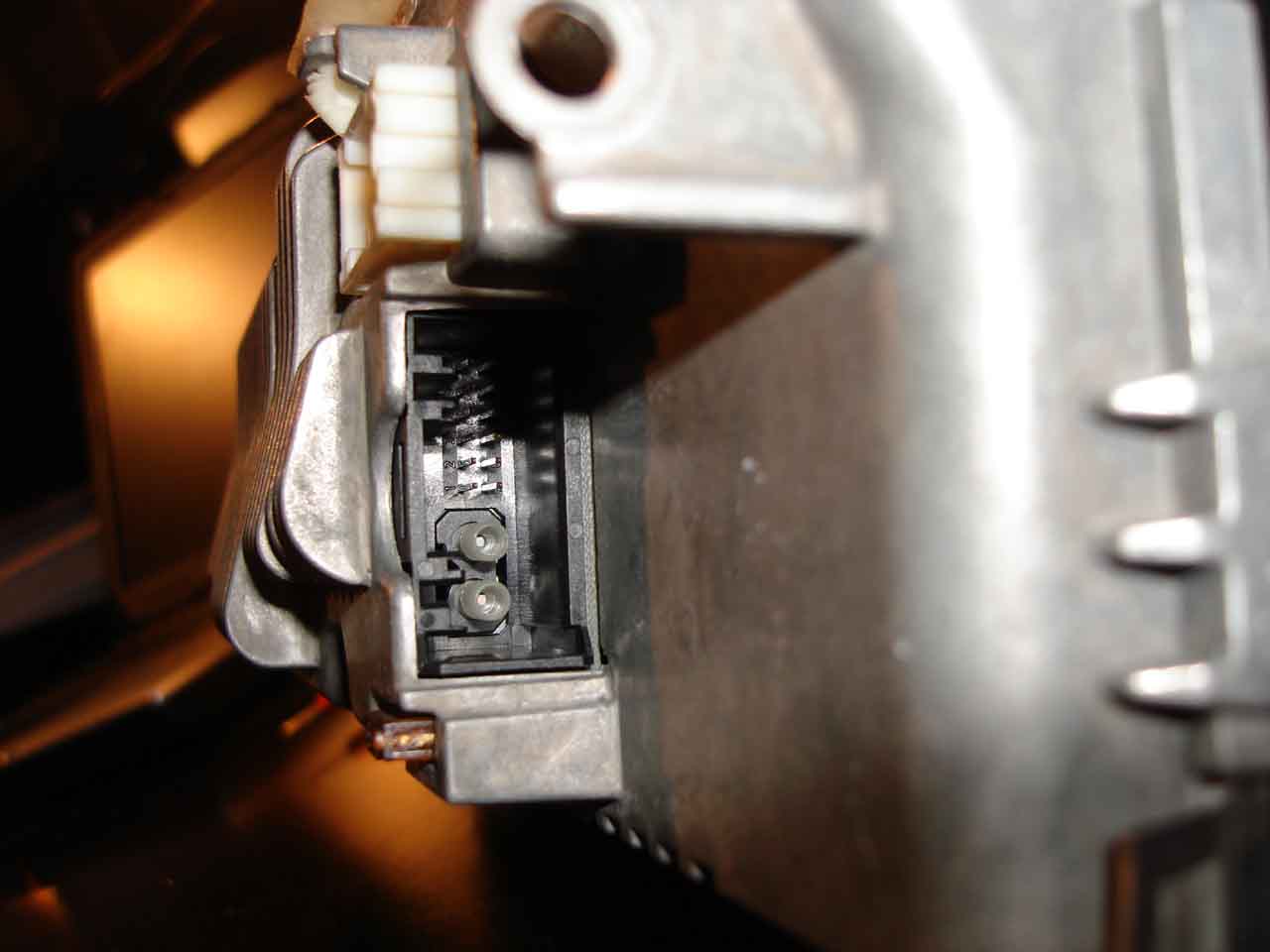

Detalle del conector de alimentacion y MOST.

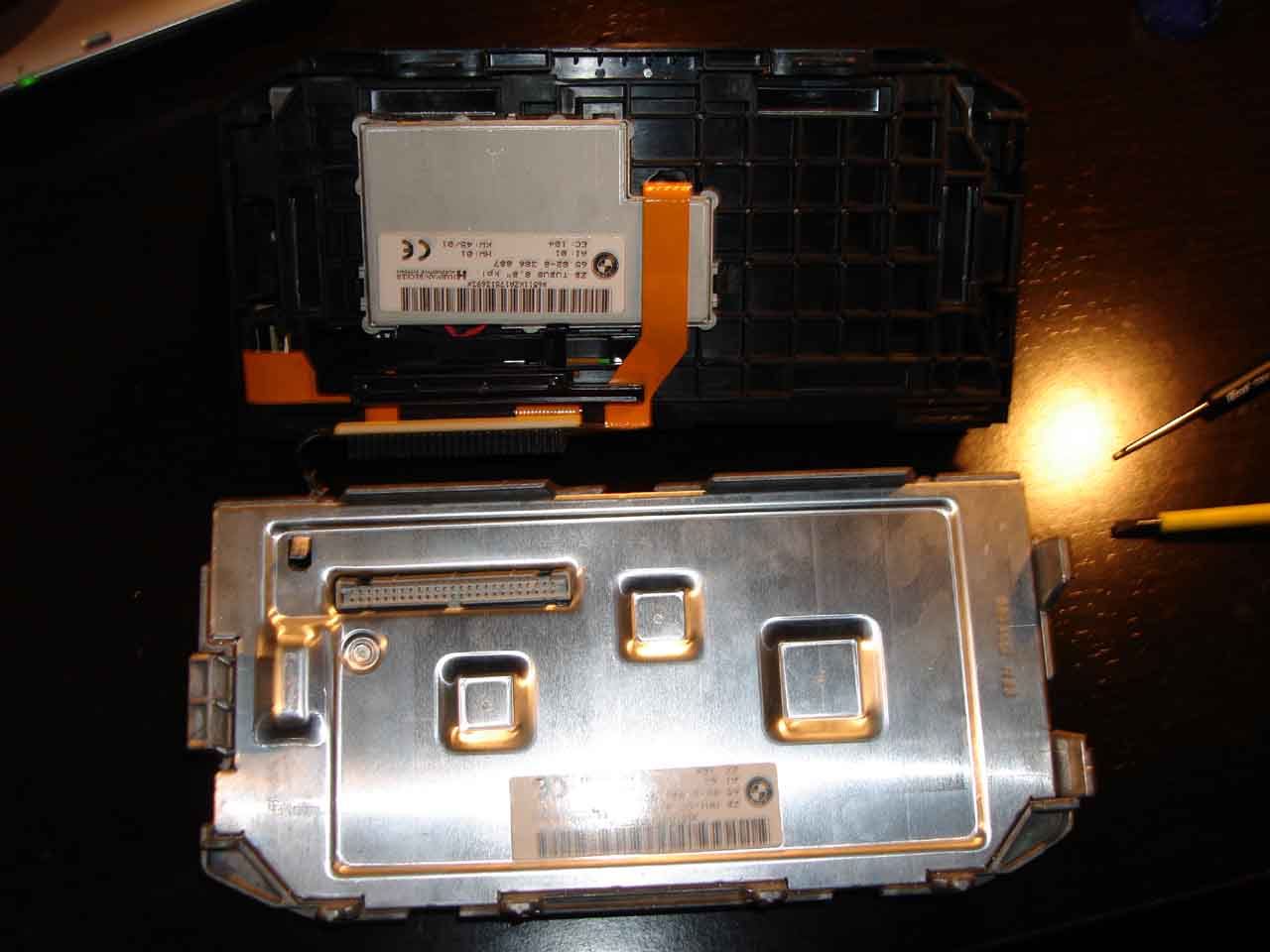

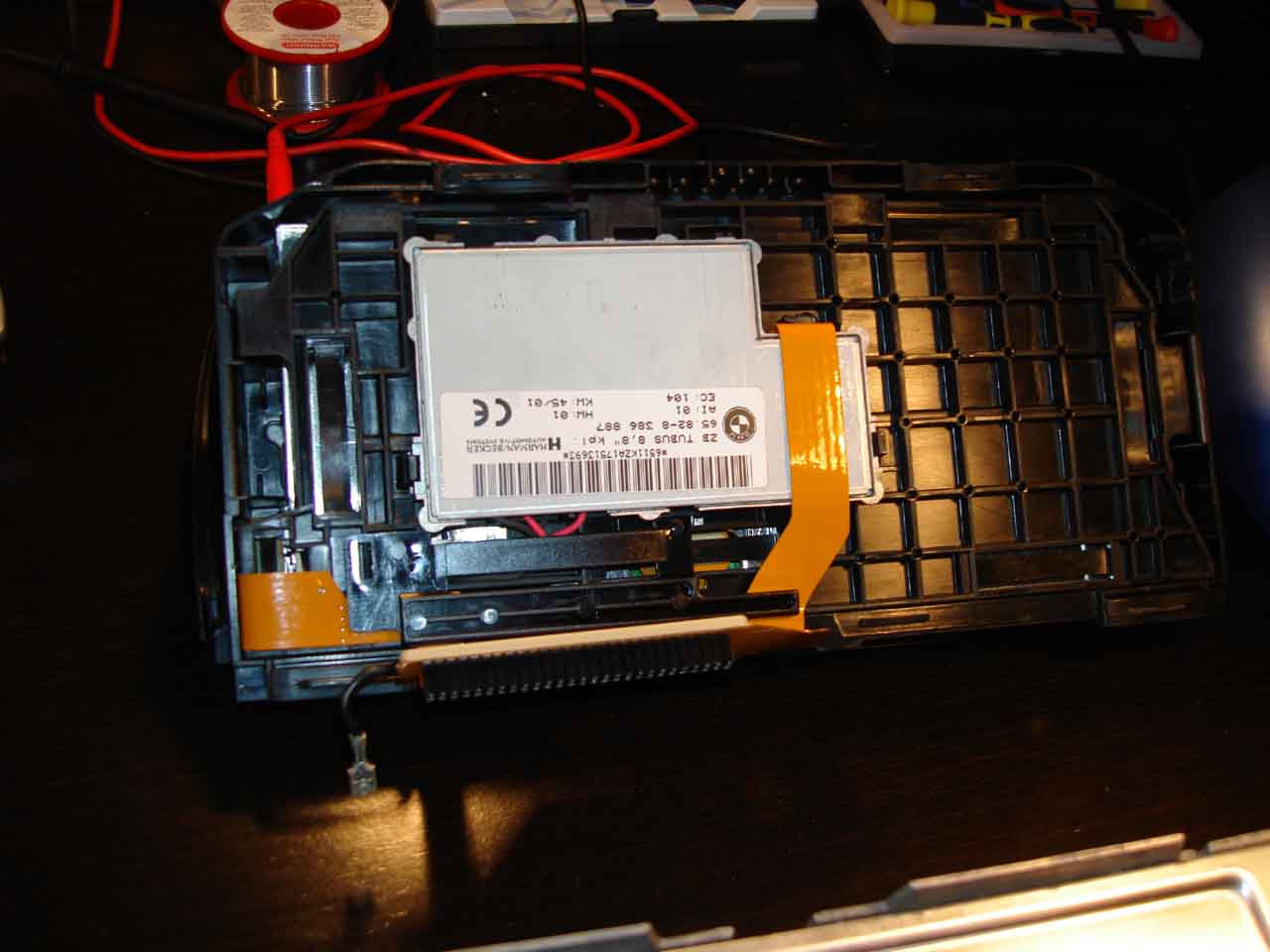

Separando placas...

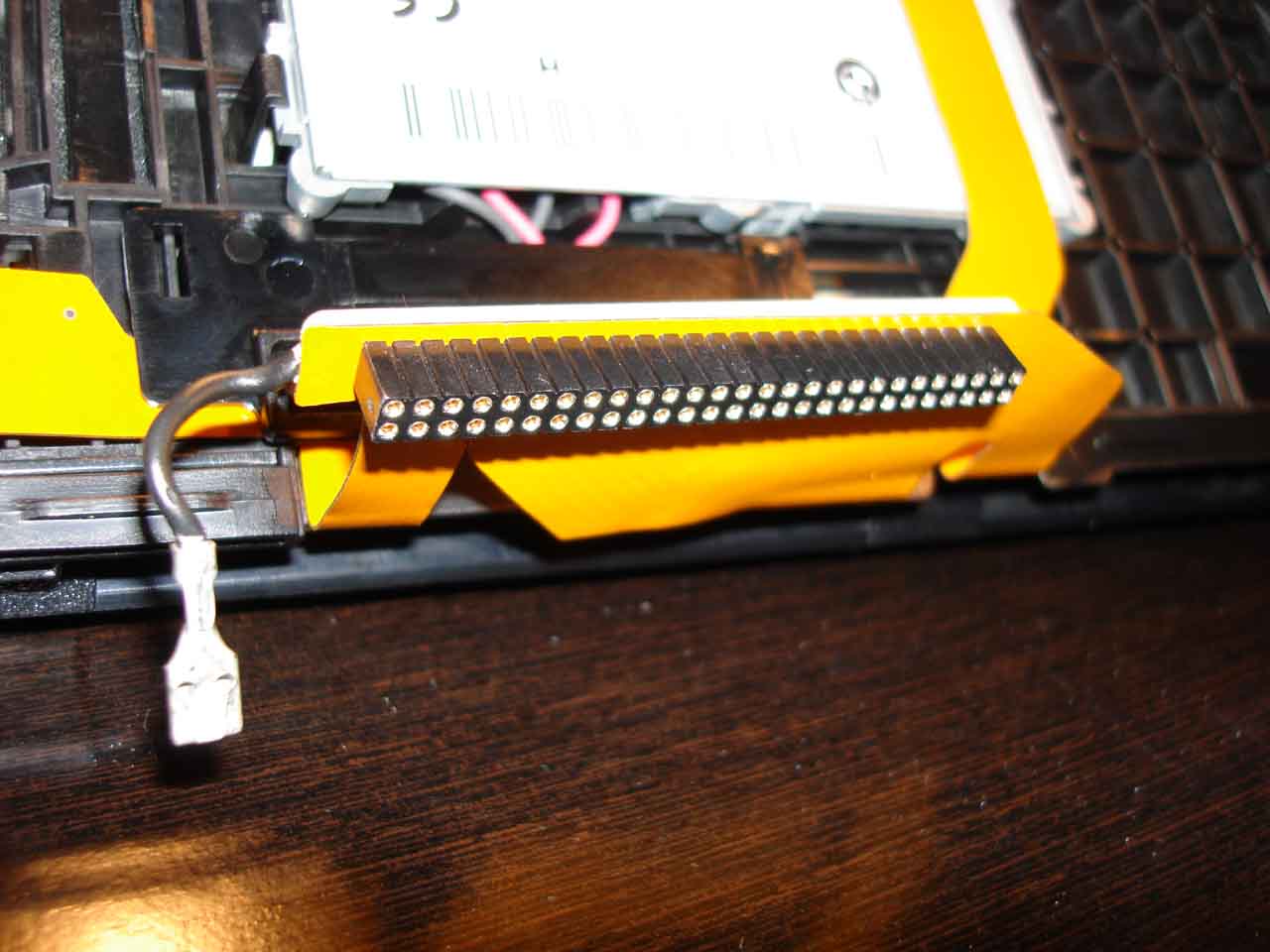

Detalle del conector LVDS

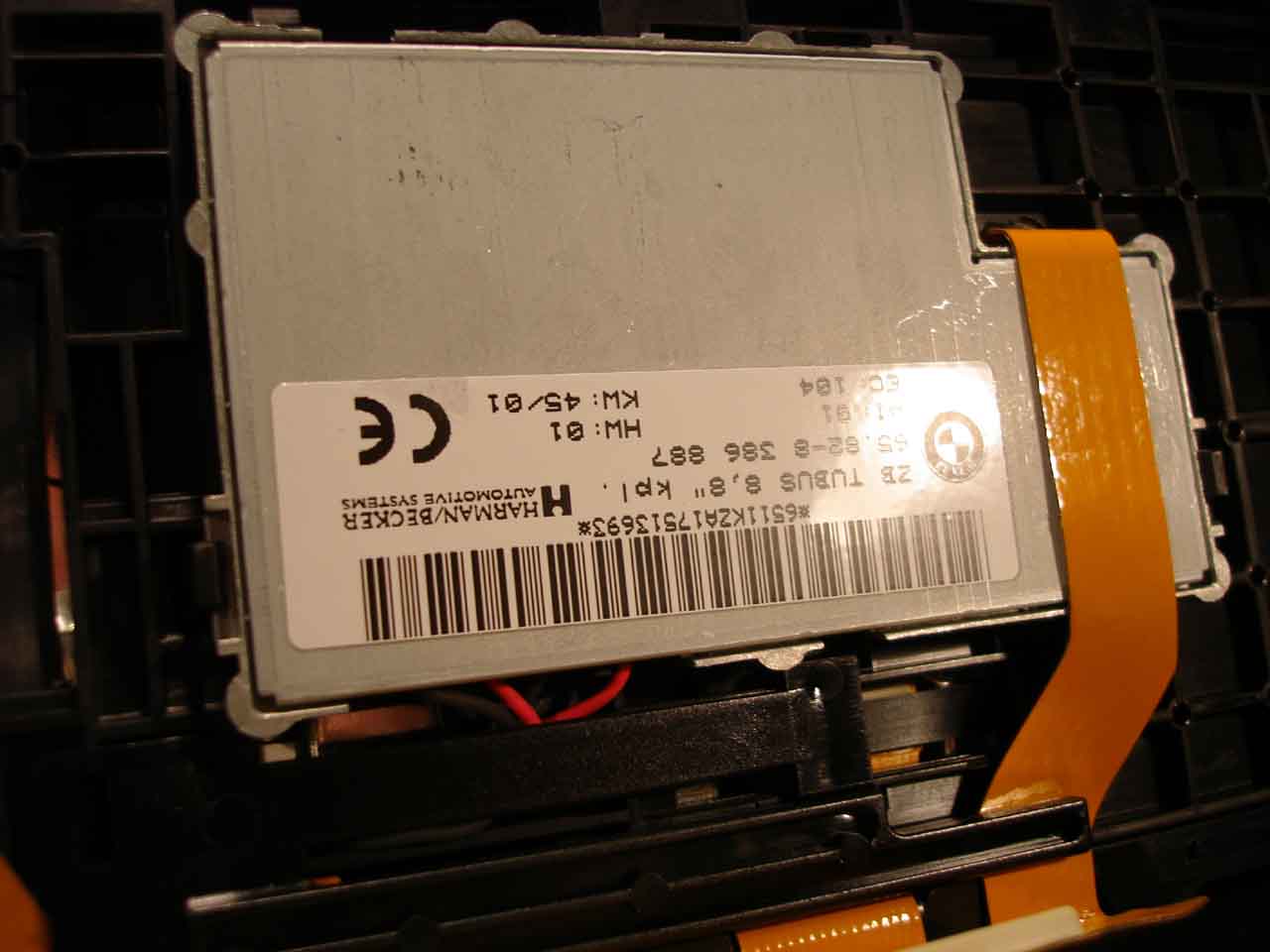

Referencias.

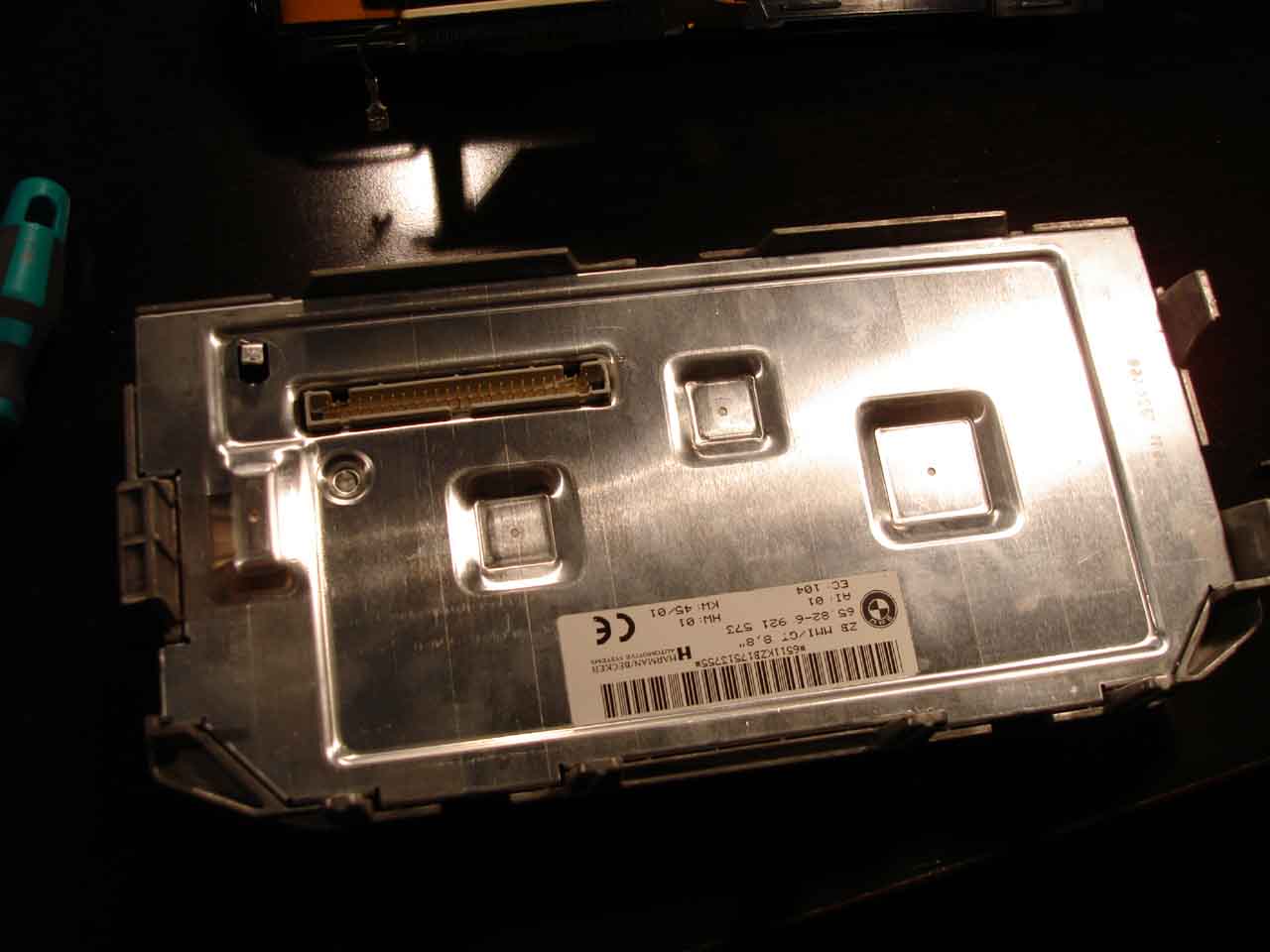

Mas cositas...

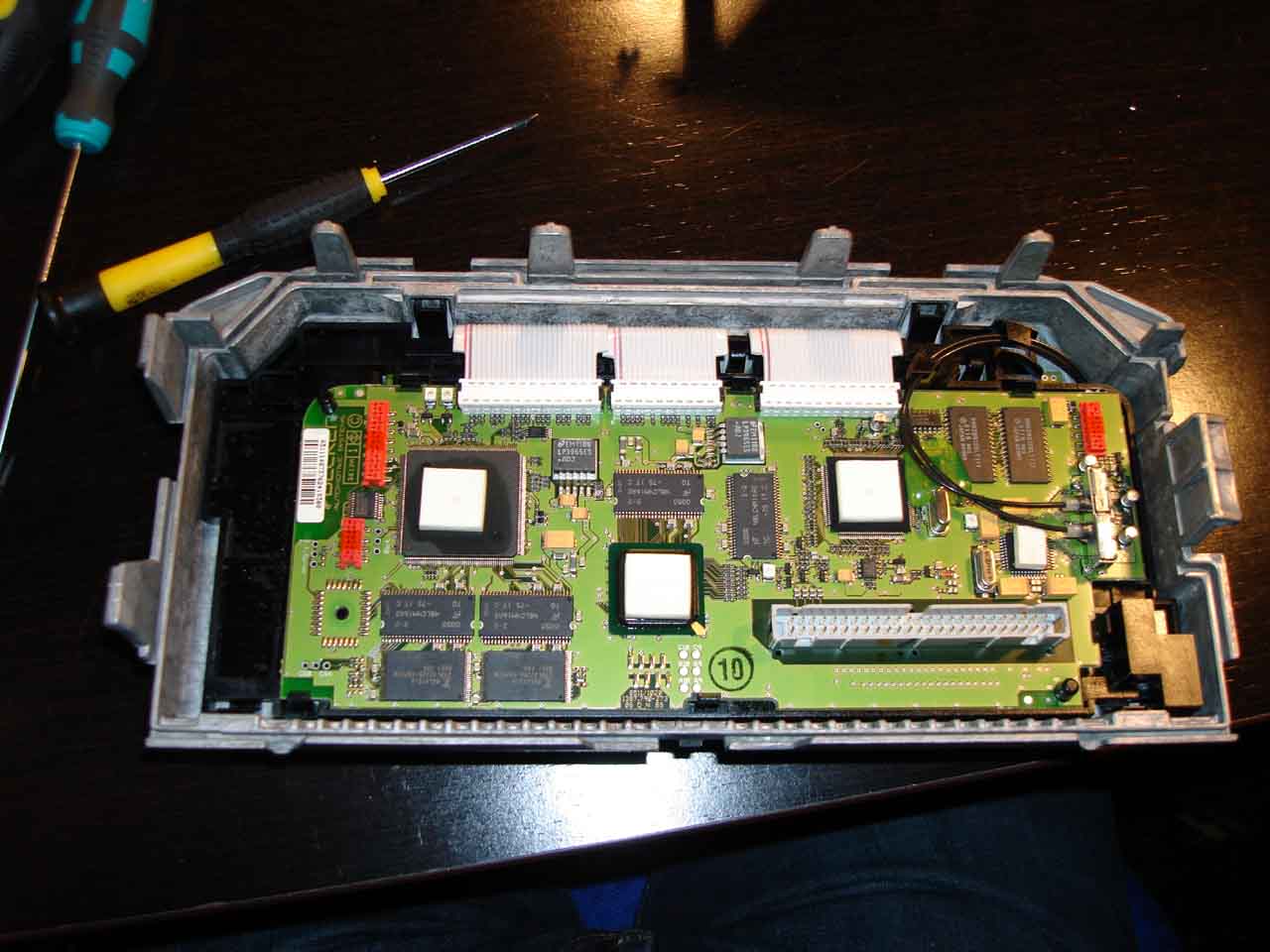

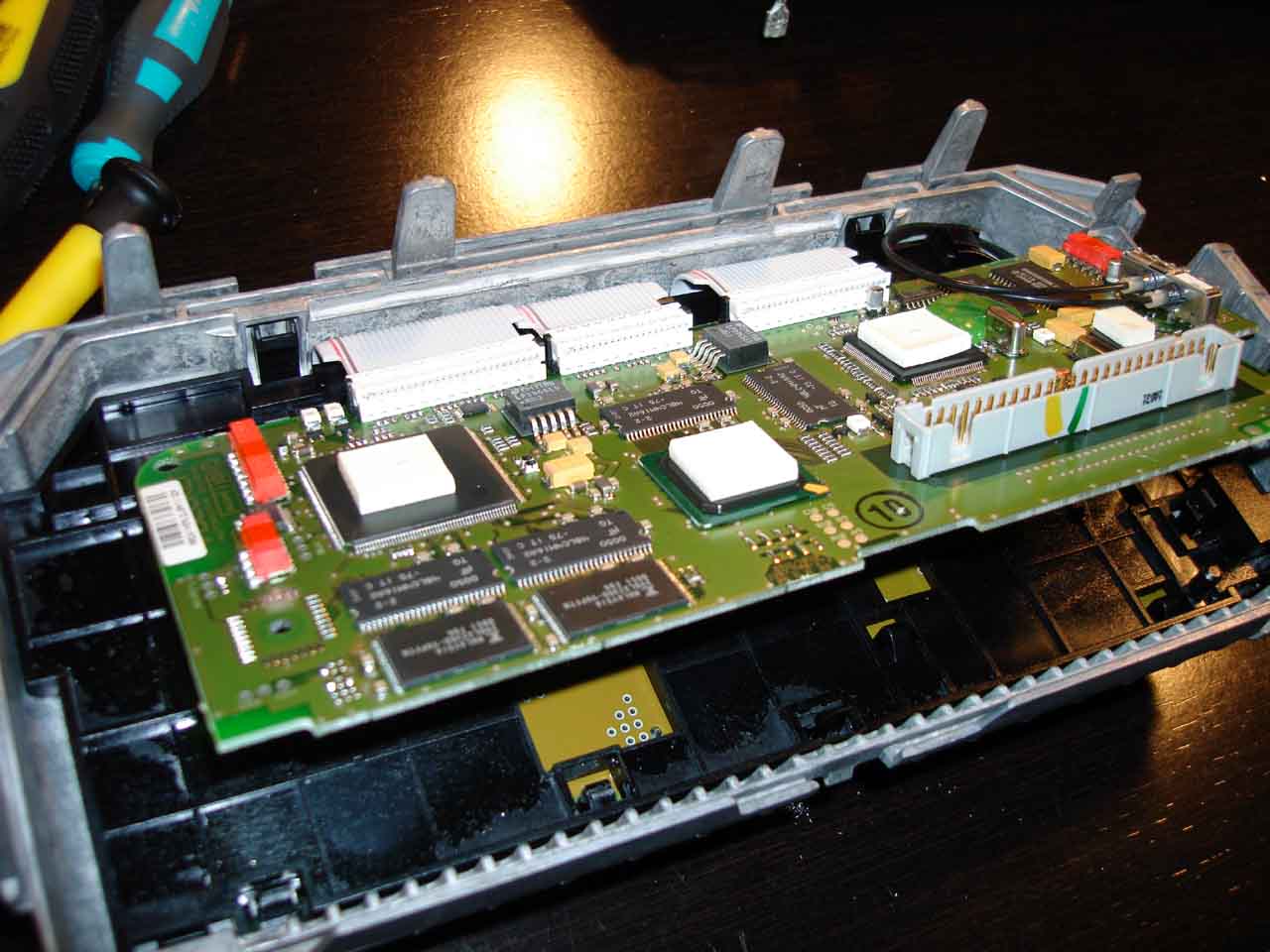

La placa "gorda".
Detalles.

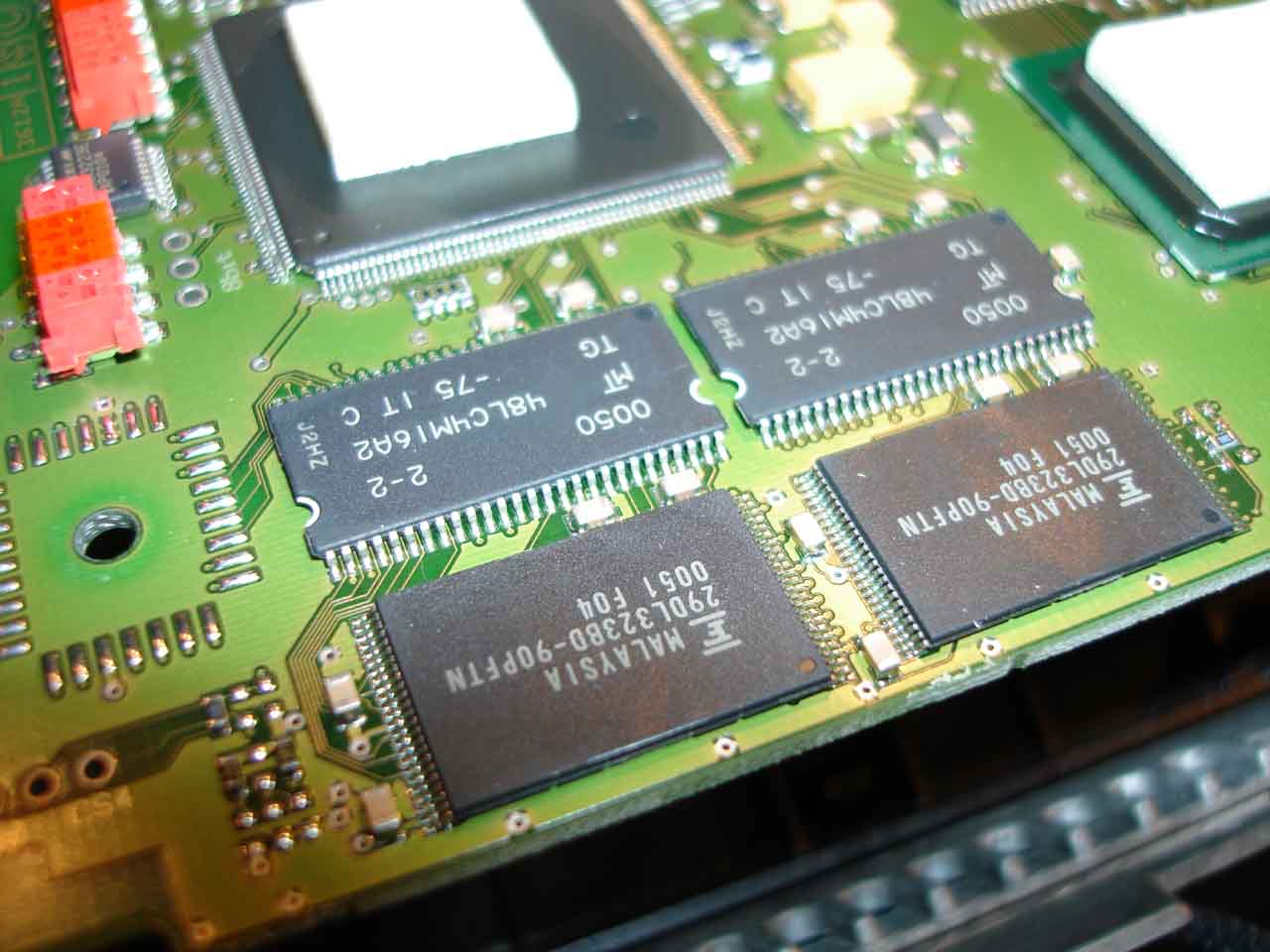

Memoria.

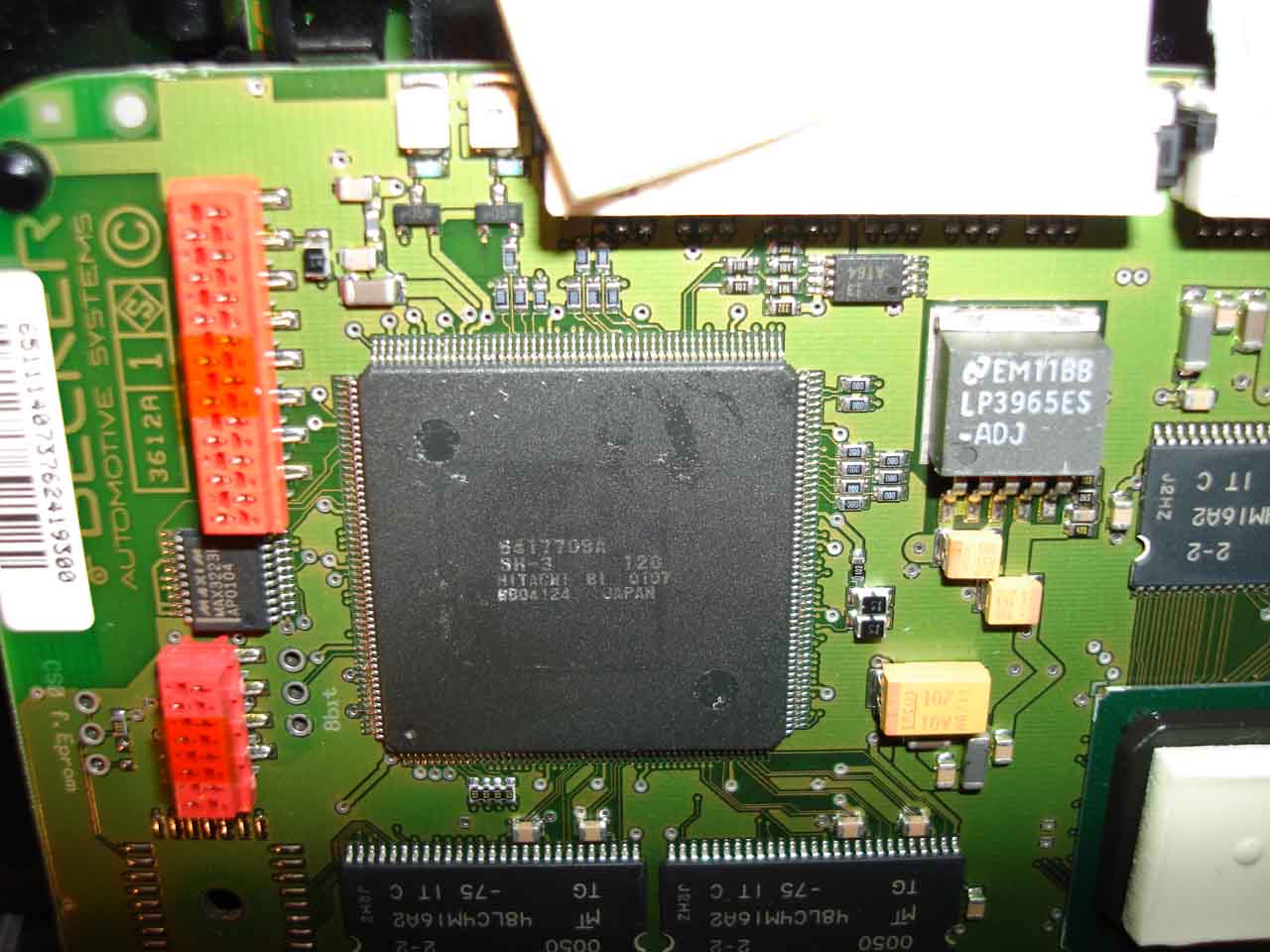

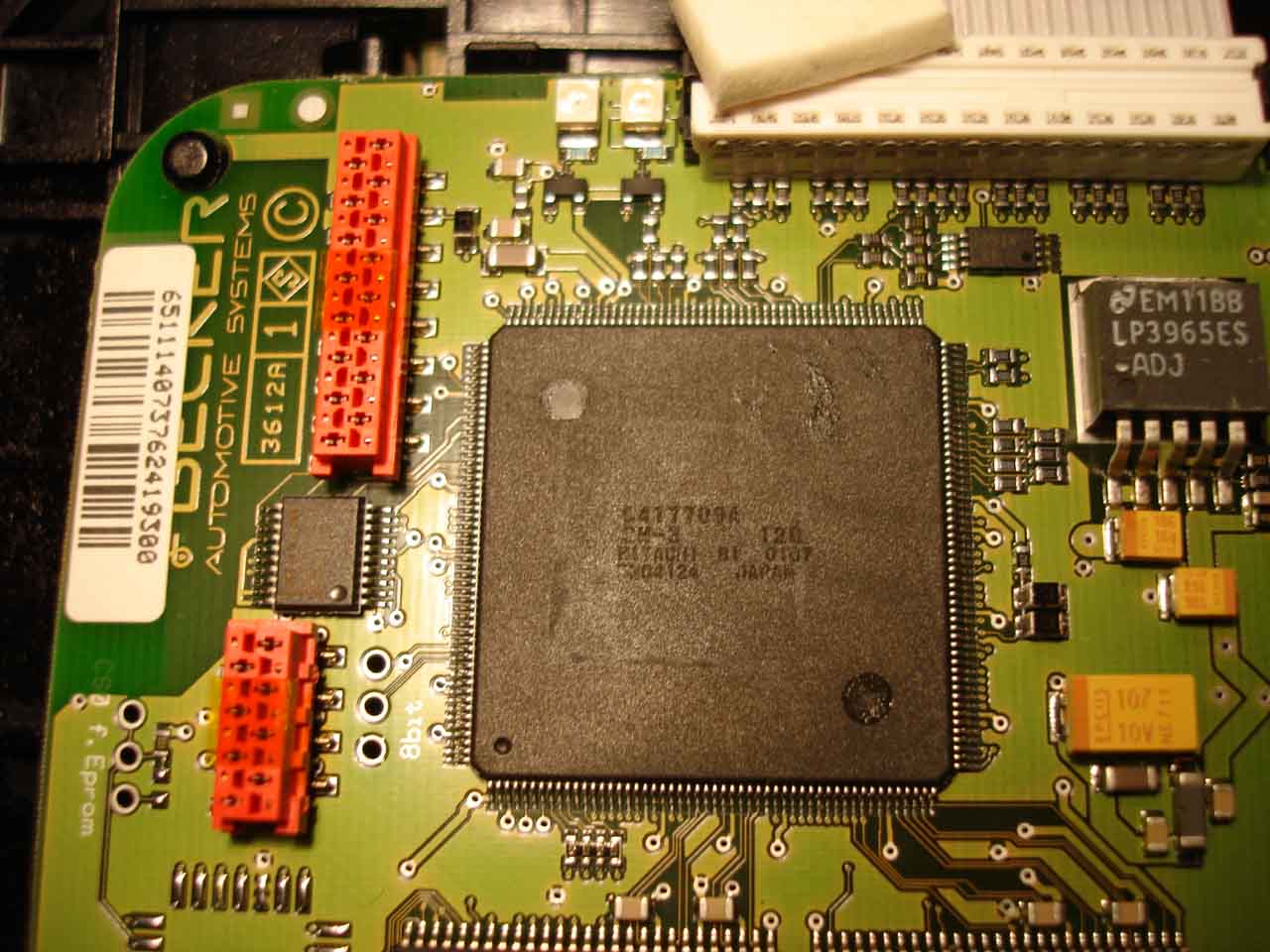

Detalle del micro SH3.
Mas cerca.

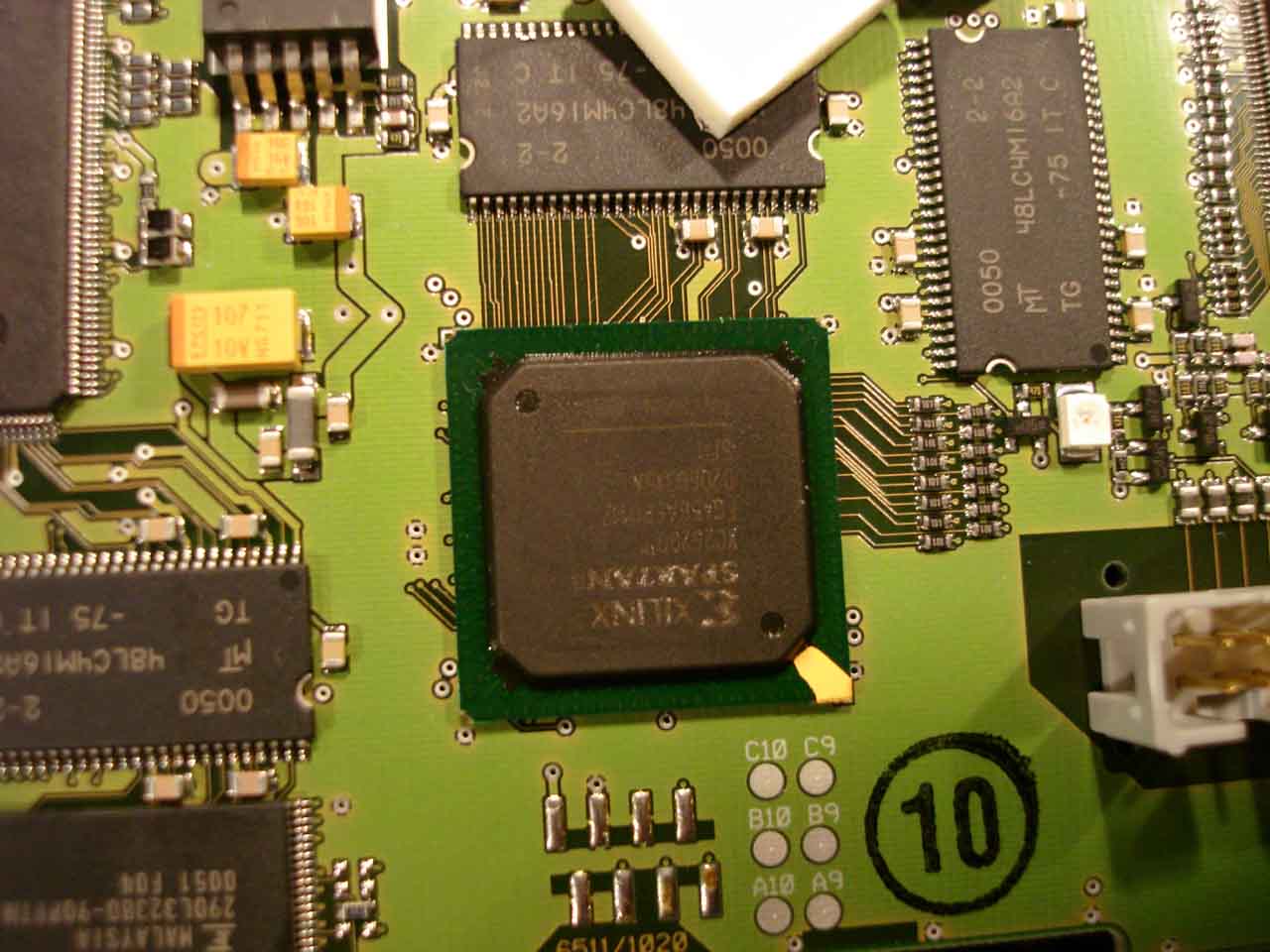

El tipico...

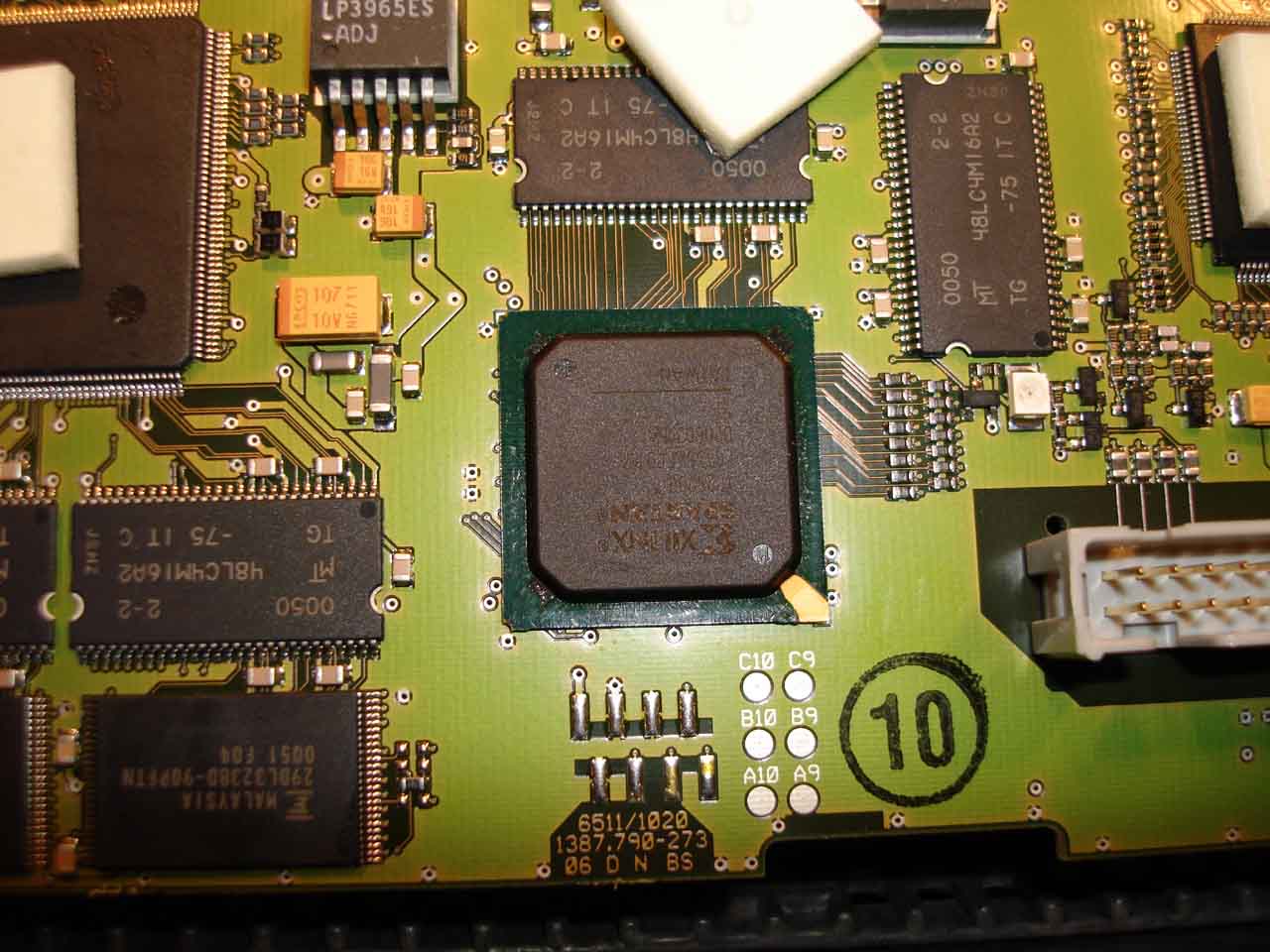

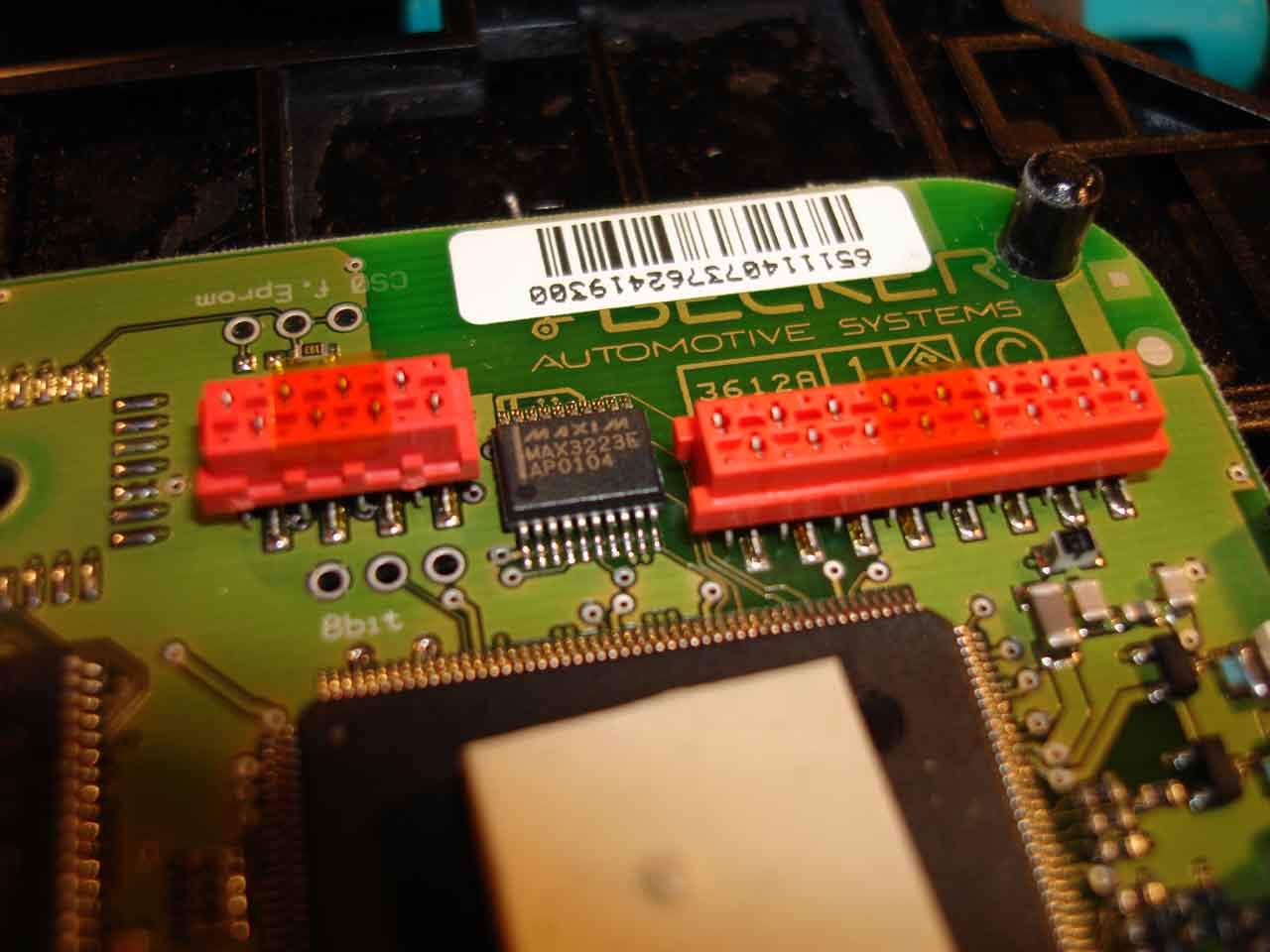

Detalles

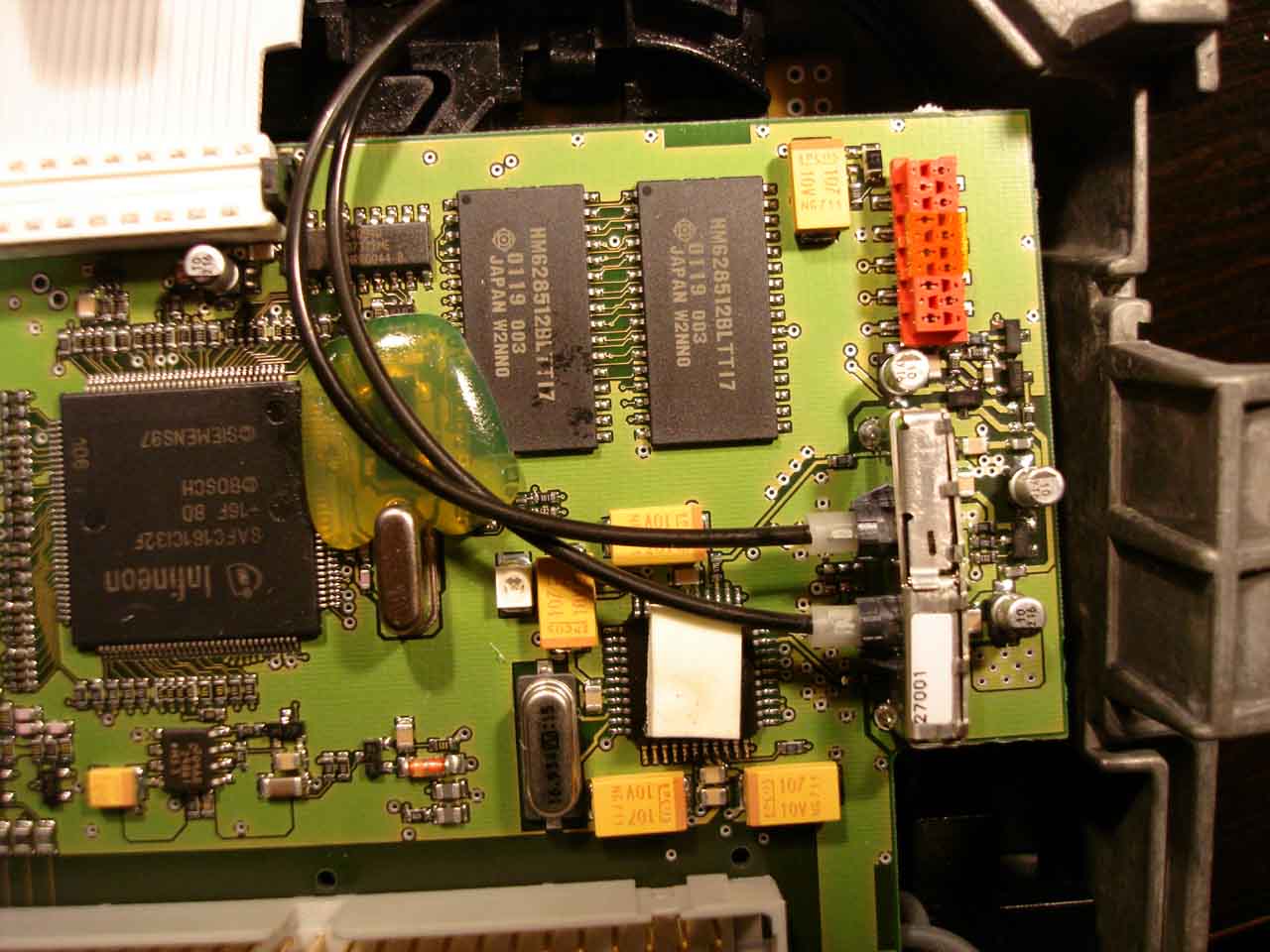

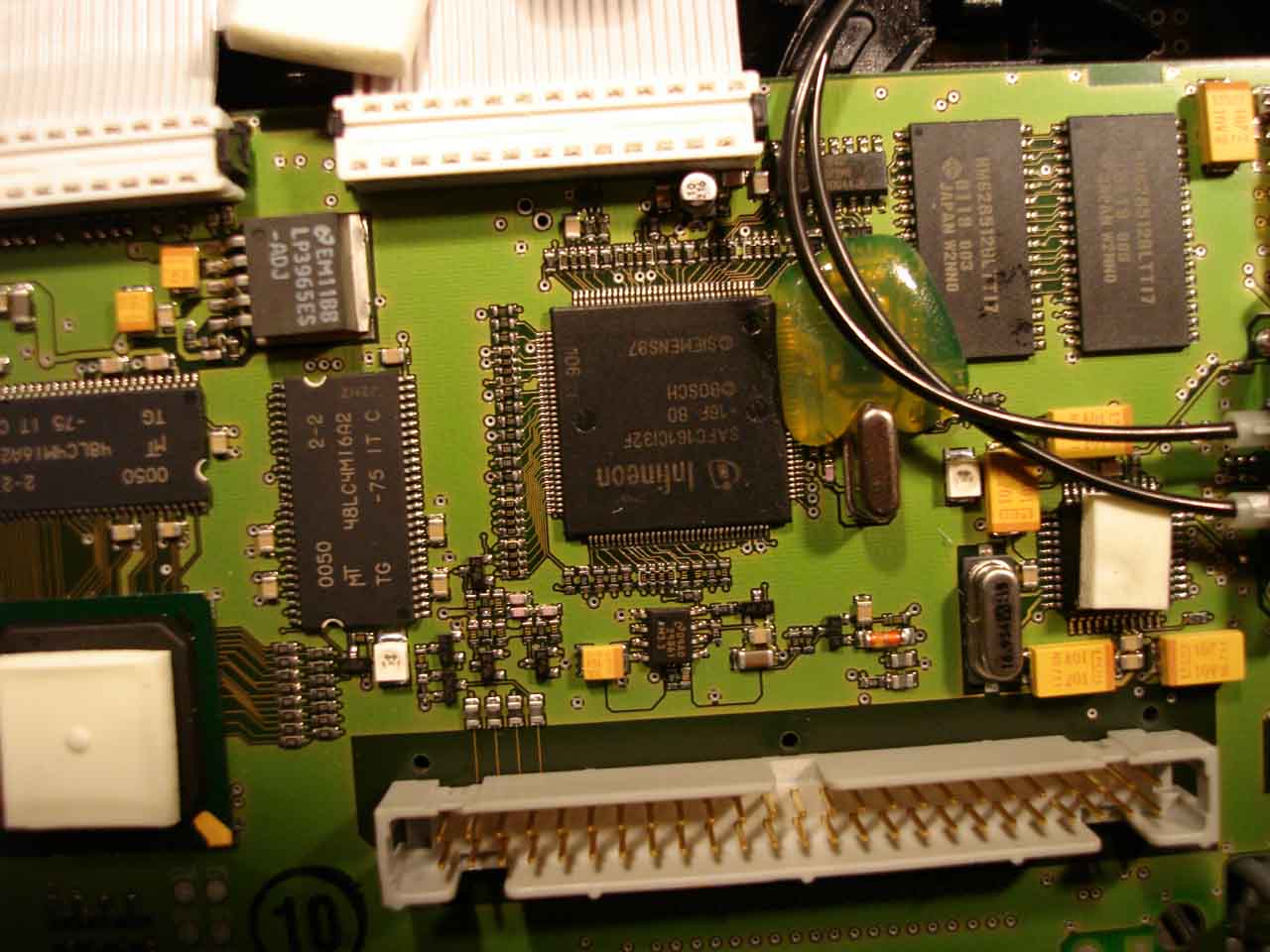

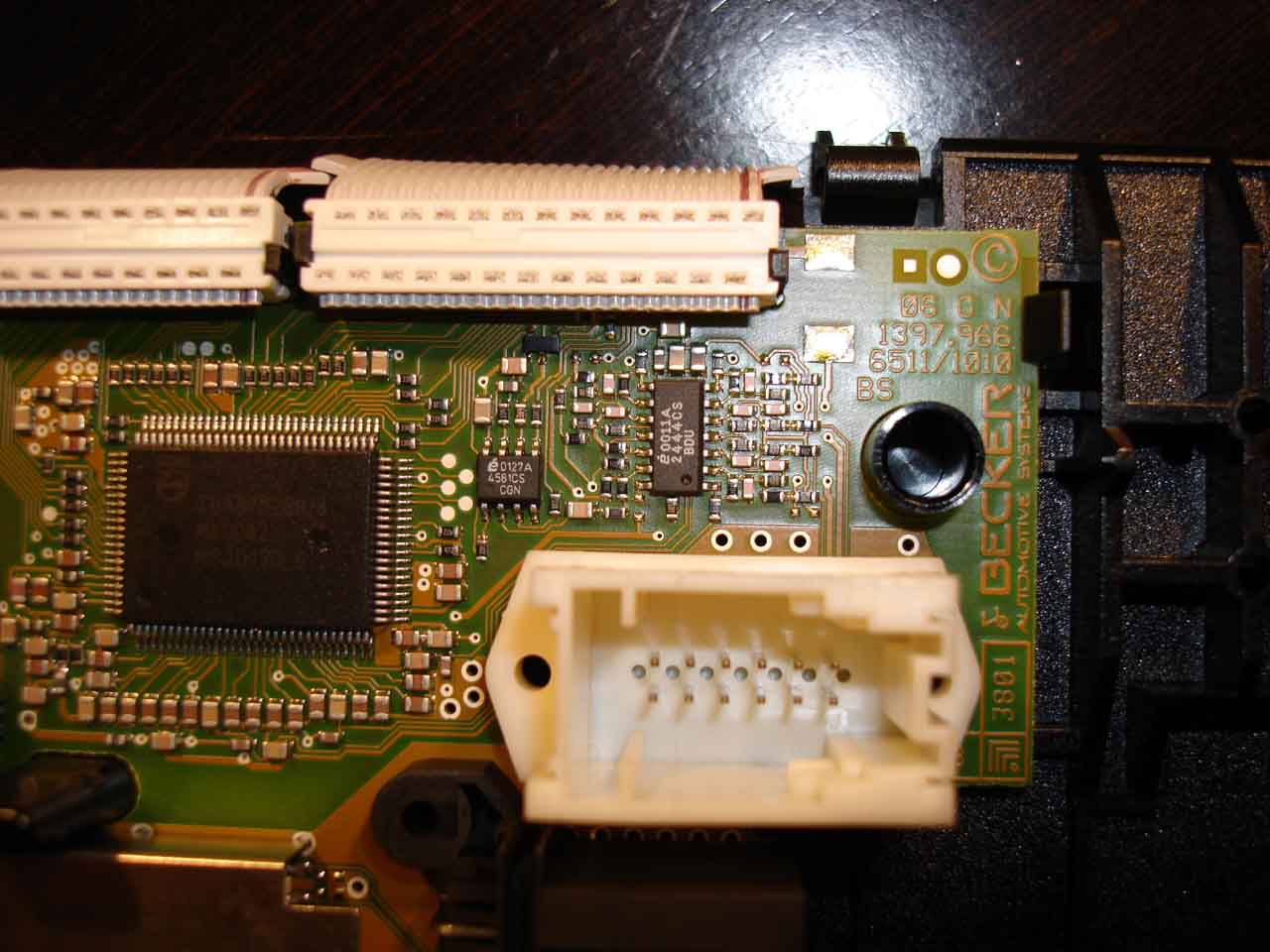

Gestor MOST.
La parte optica del MOST.

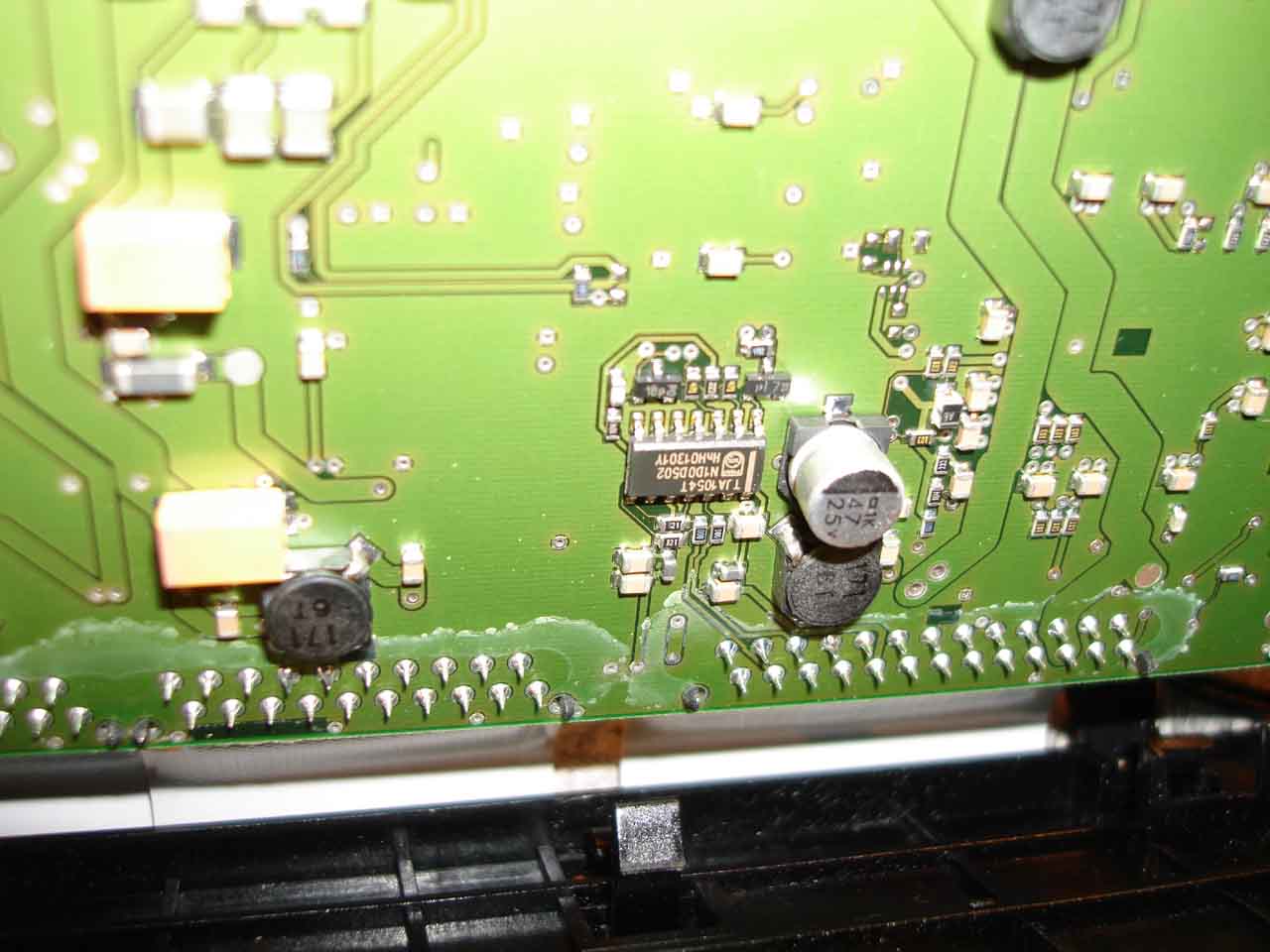

Detalles inferiores.
Mas detalles...

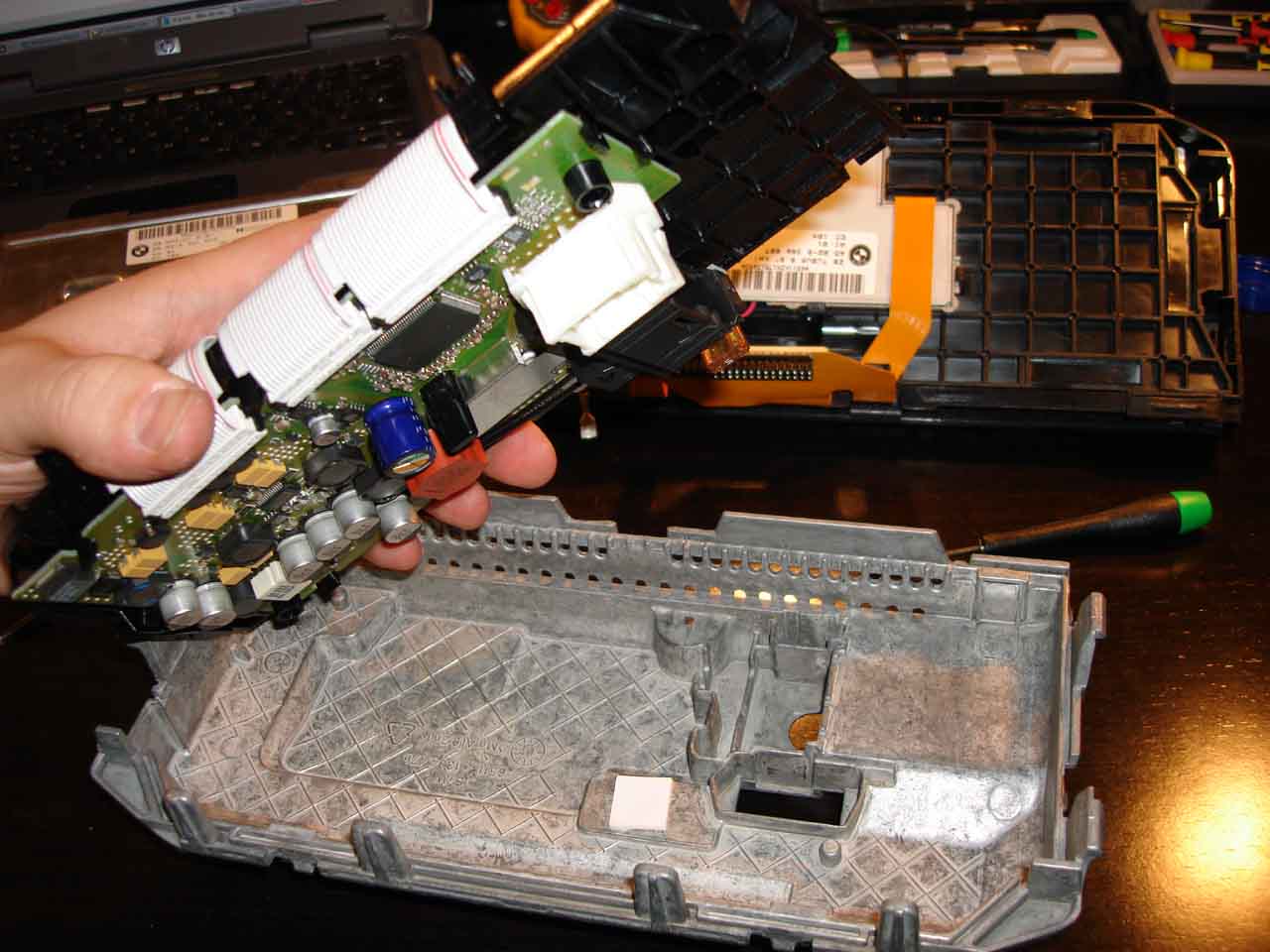

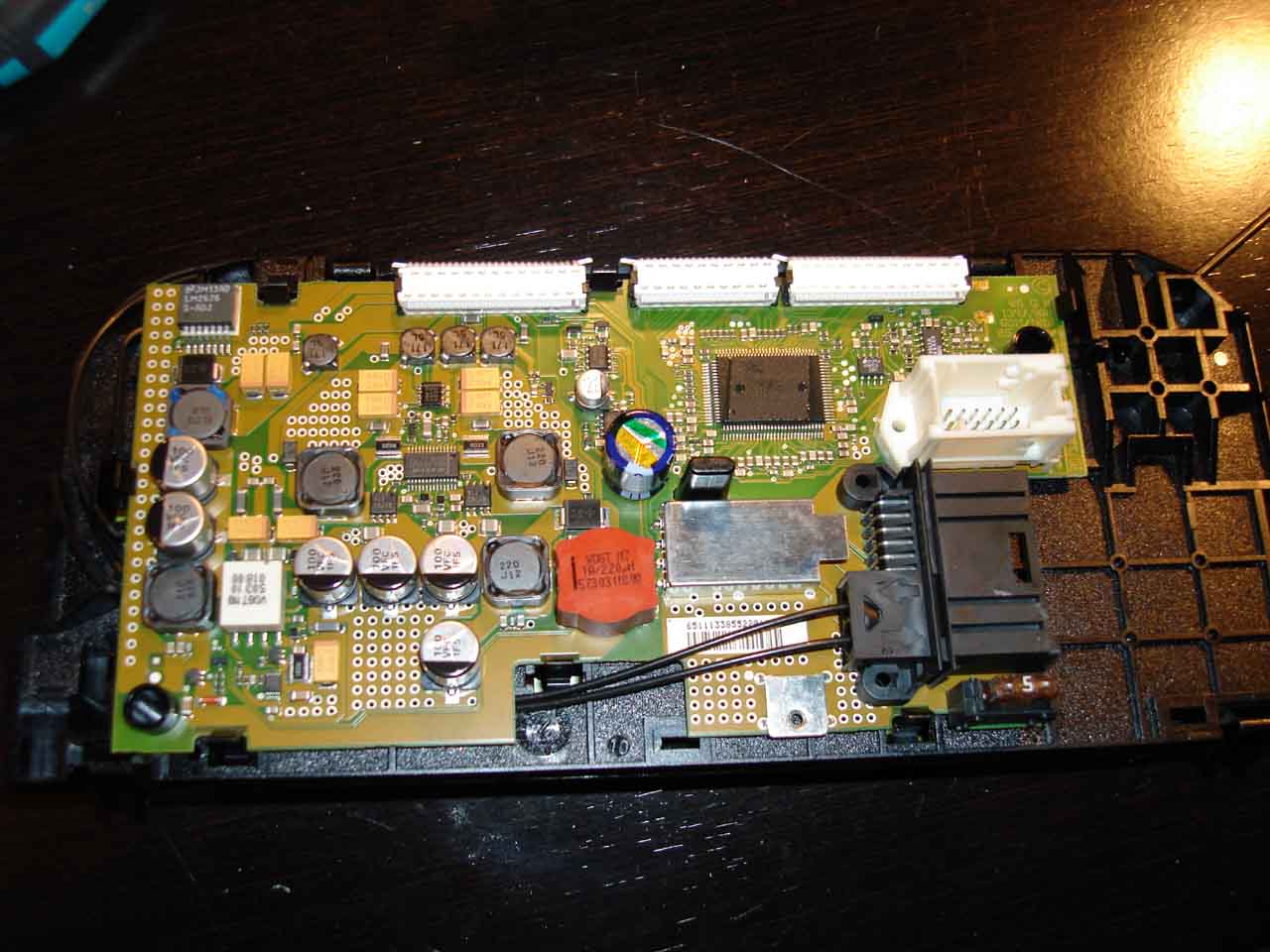

La otra placa, alimentacion, etc..
Detalle del convesor analogico-digital de RGB.

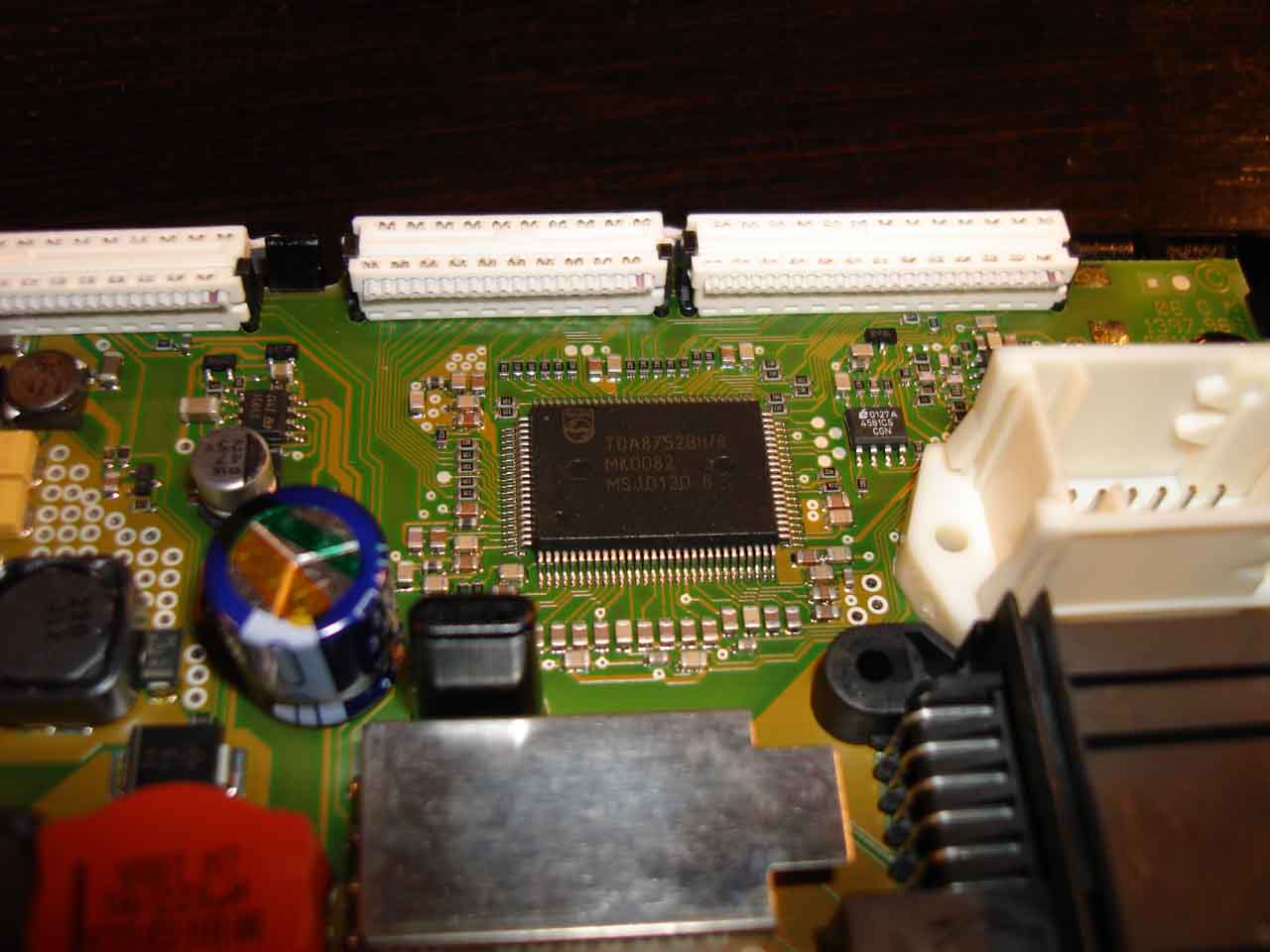

Mas detalles del TDA8752.
Pequeña electronica en la entrada RGB

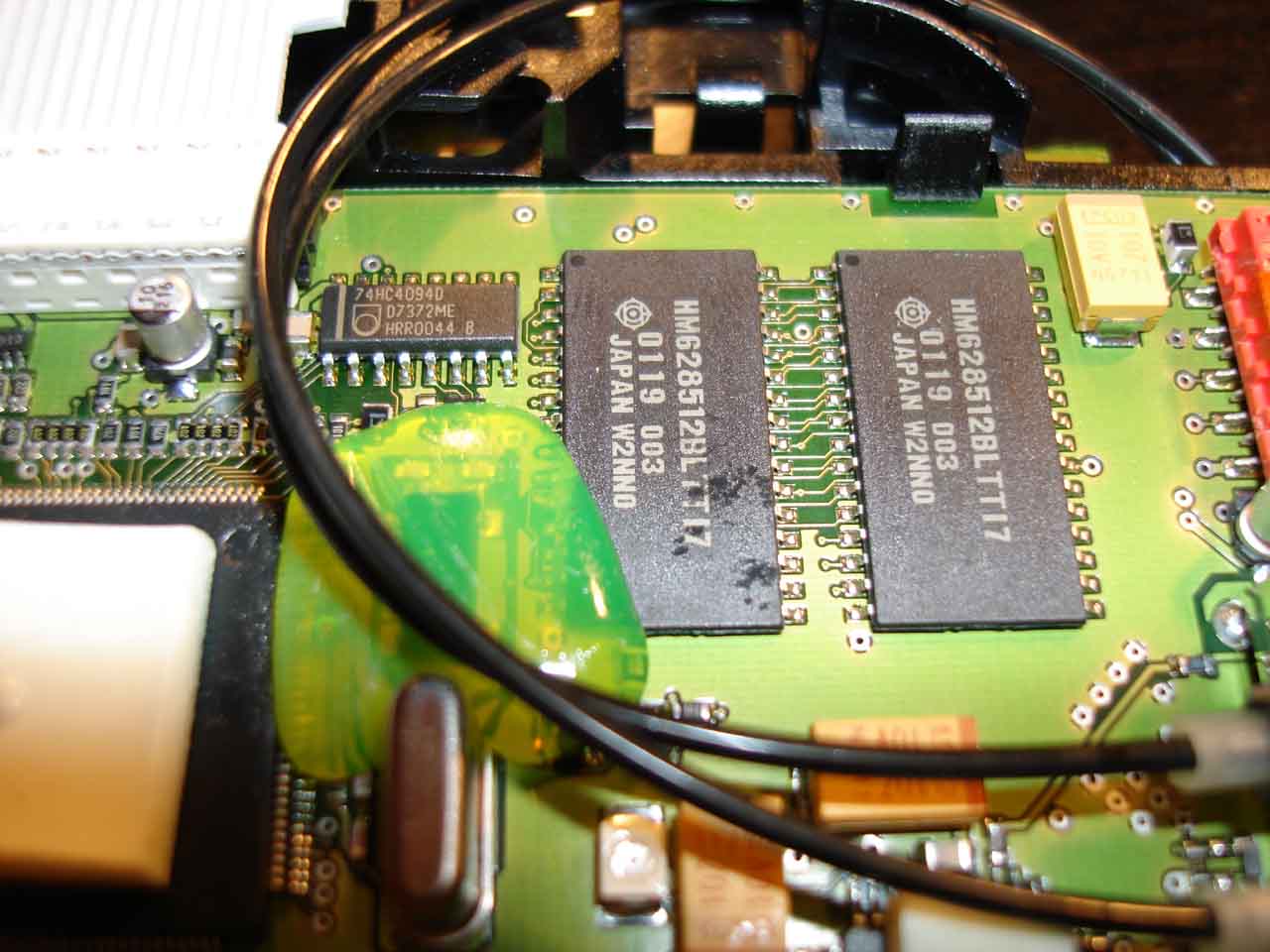

Mas memoria.
Detalles

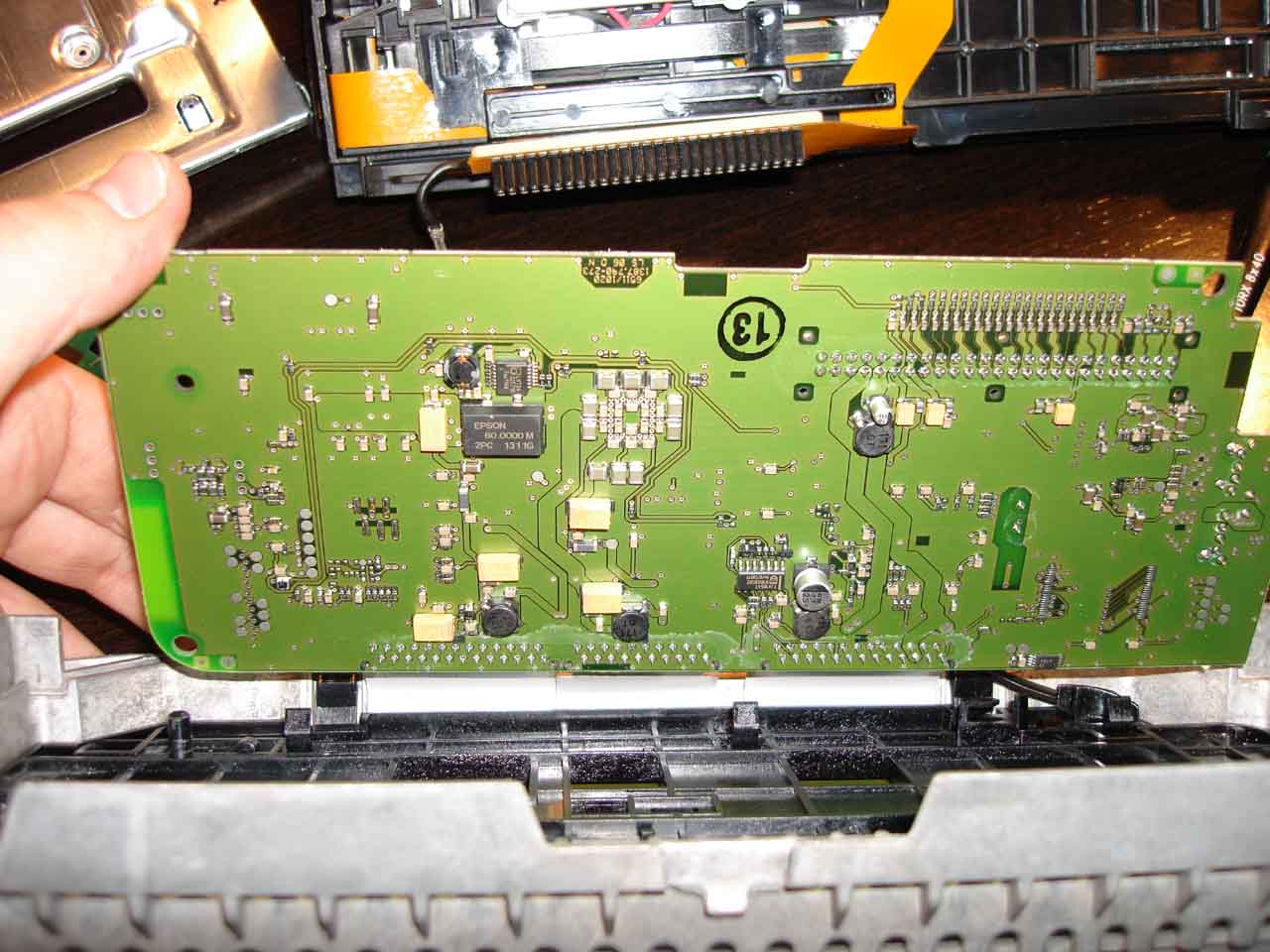

Placa 2.
La union.
Espero ir añadiendo cosas pronto.
Si alguien tiene interes en esto, que me escriba a: xol@xolmatic.com
