XE65 - BMW E65 - Modulo GSM - Inside

Vamos a mostrar el interior del modulo de gestion de datos-telefono GSM.

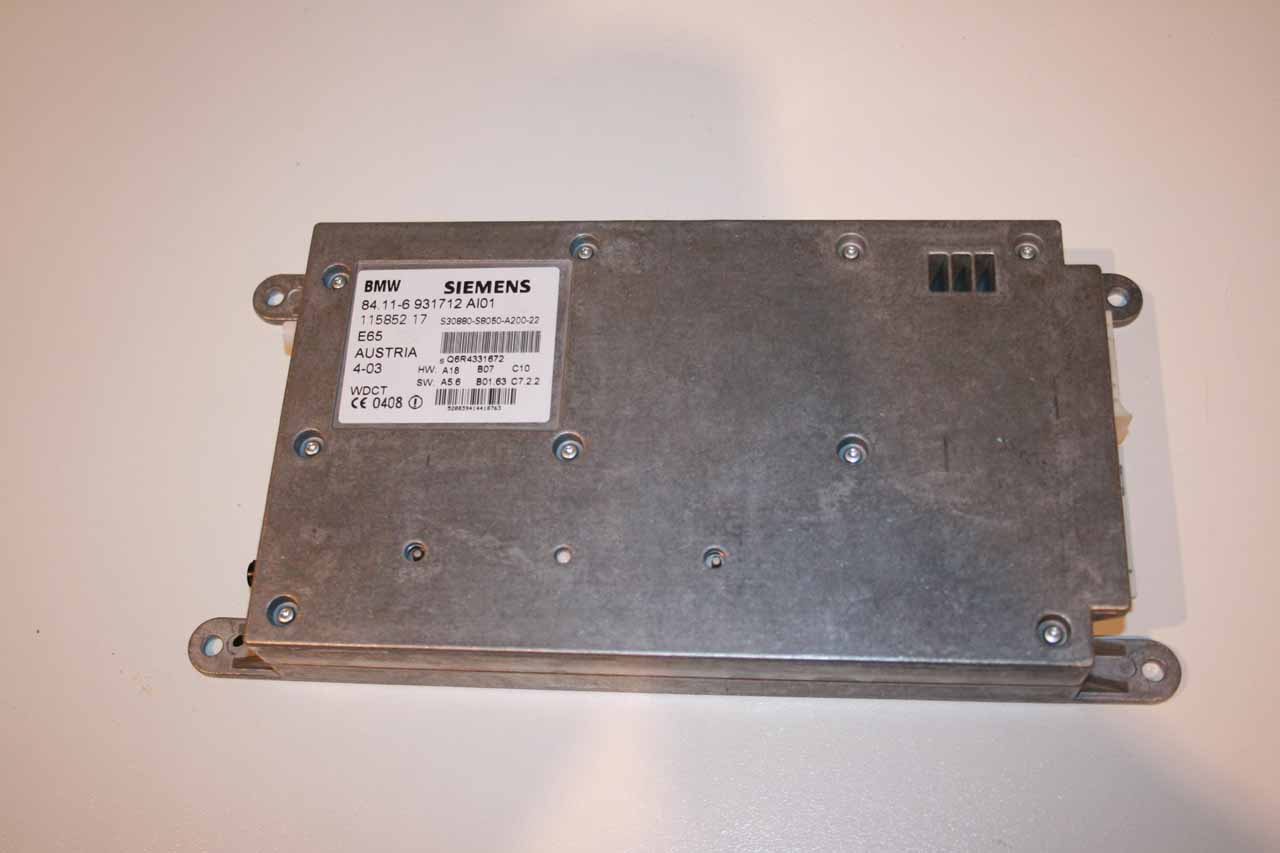

Aqui el aspecto exterior del chisme.

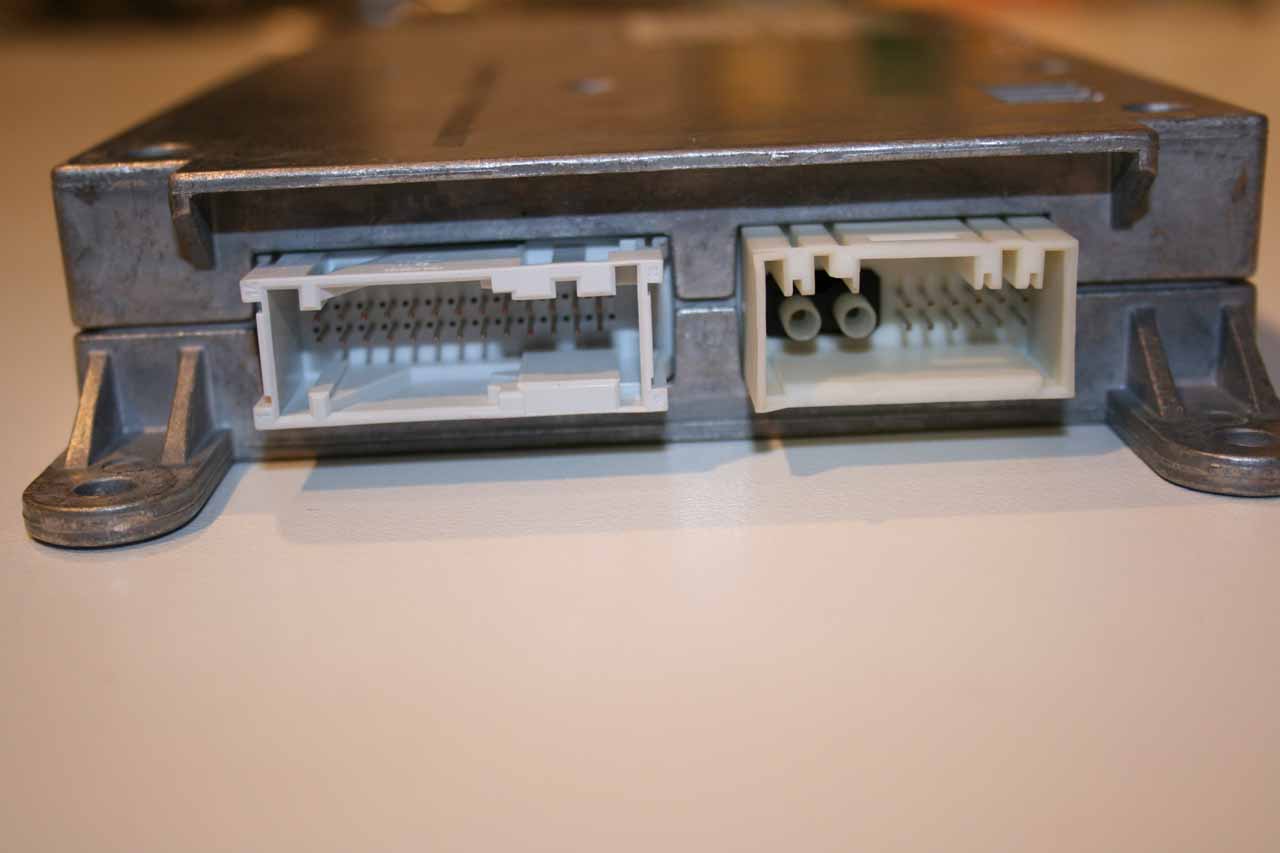

Detalle de un lateral y sus conectores.

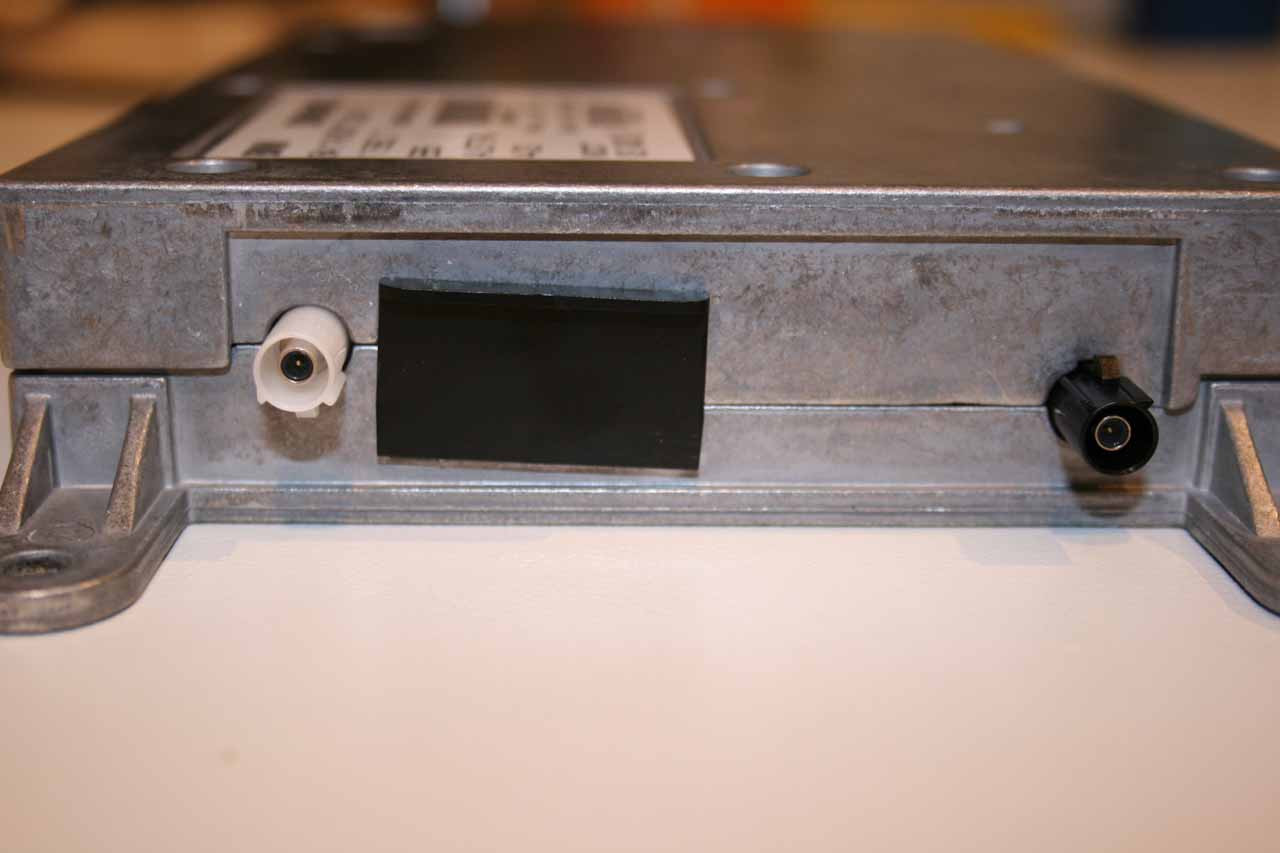

El otro lateral y los conectores de antena.

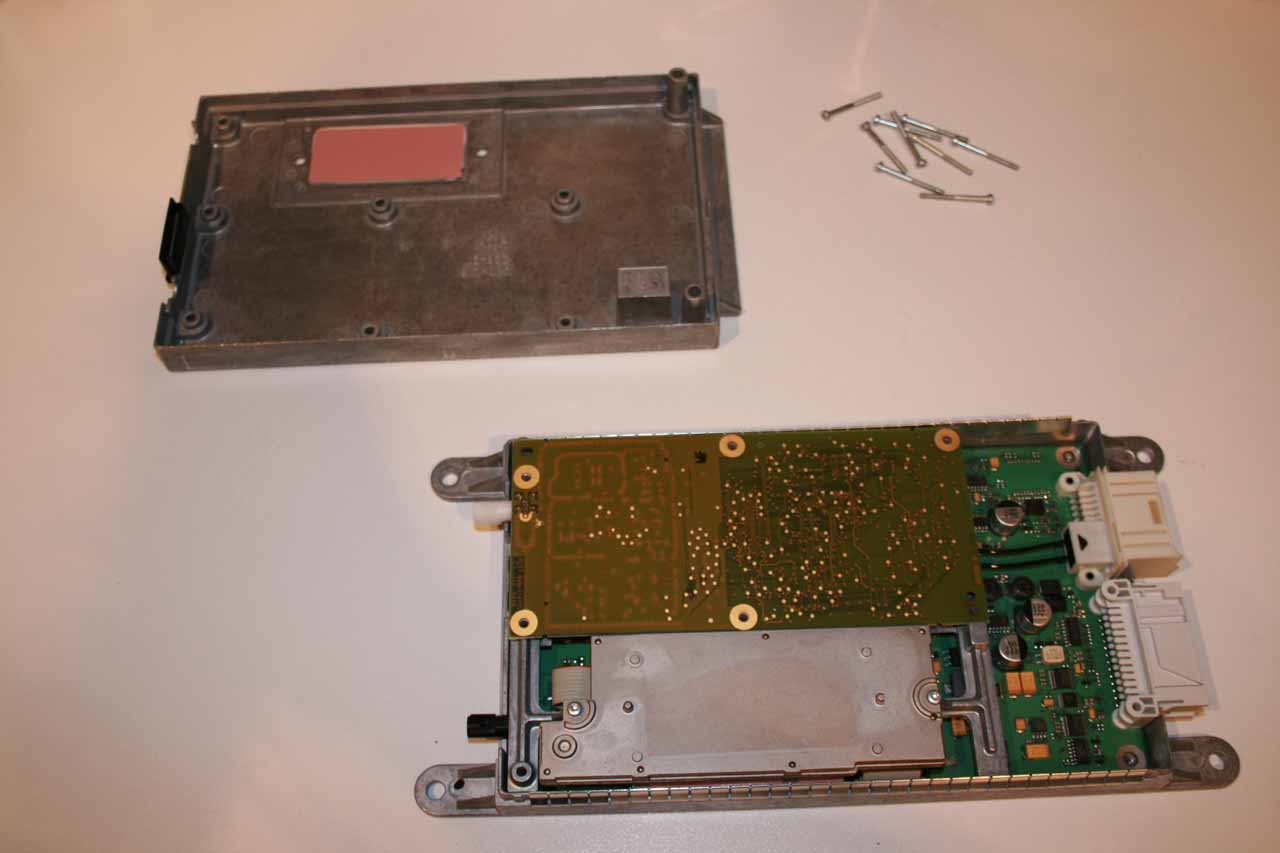

Primeros tornillos torx de 8.

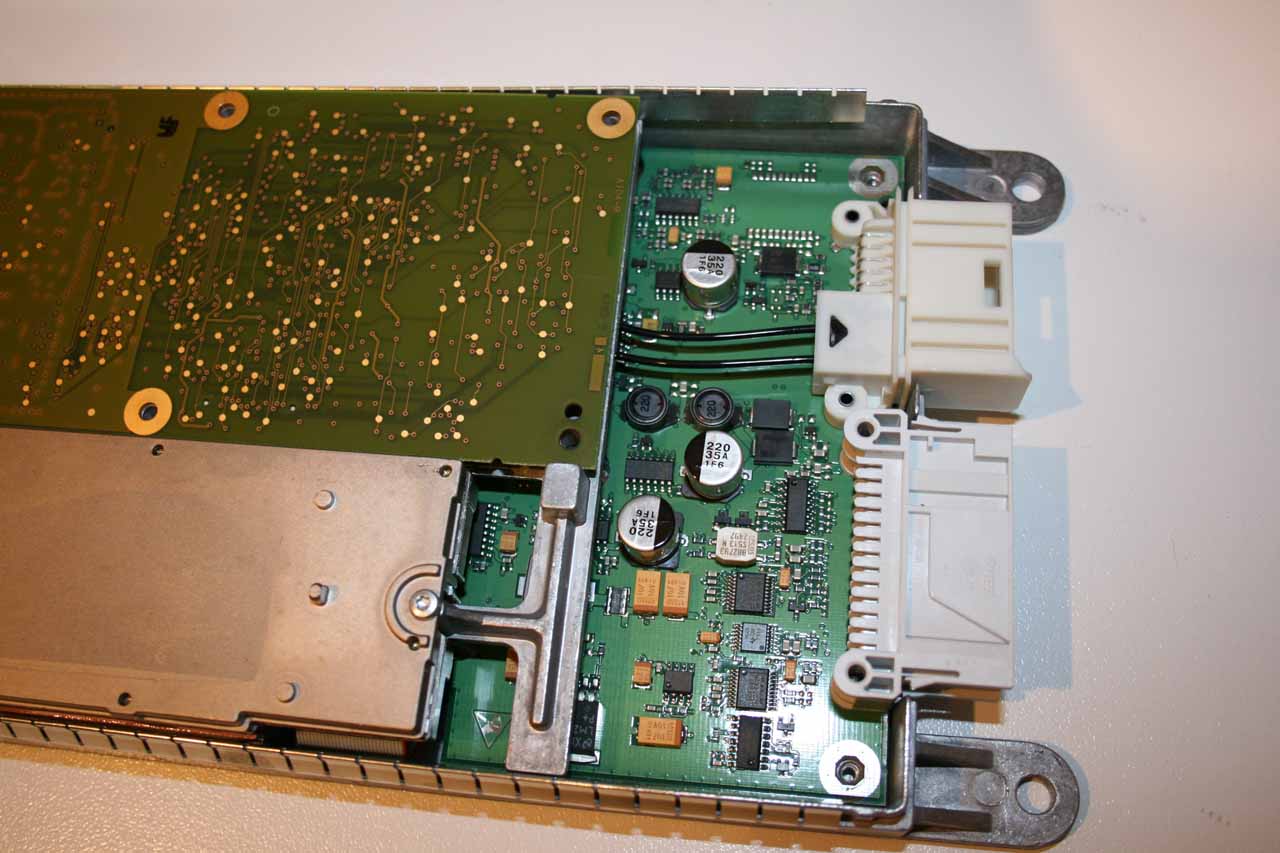

Detalle de conectores y electronica "serie".

Aspecto general

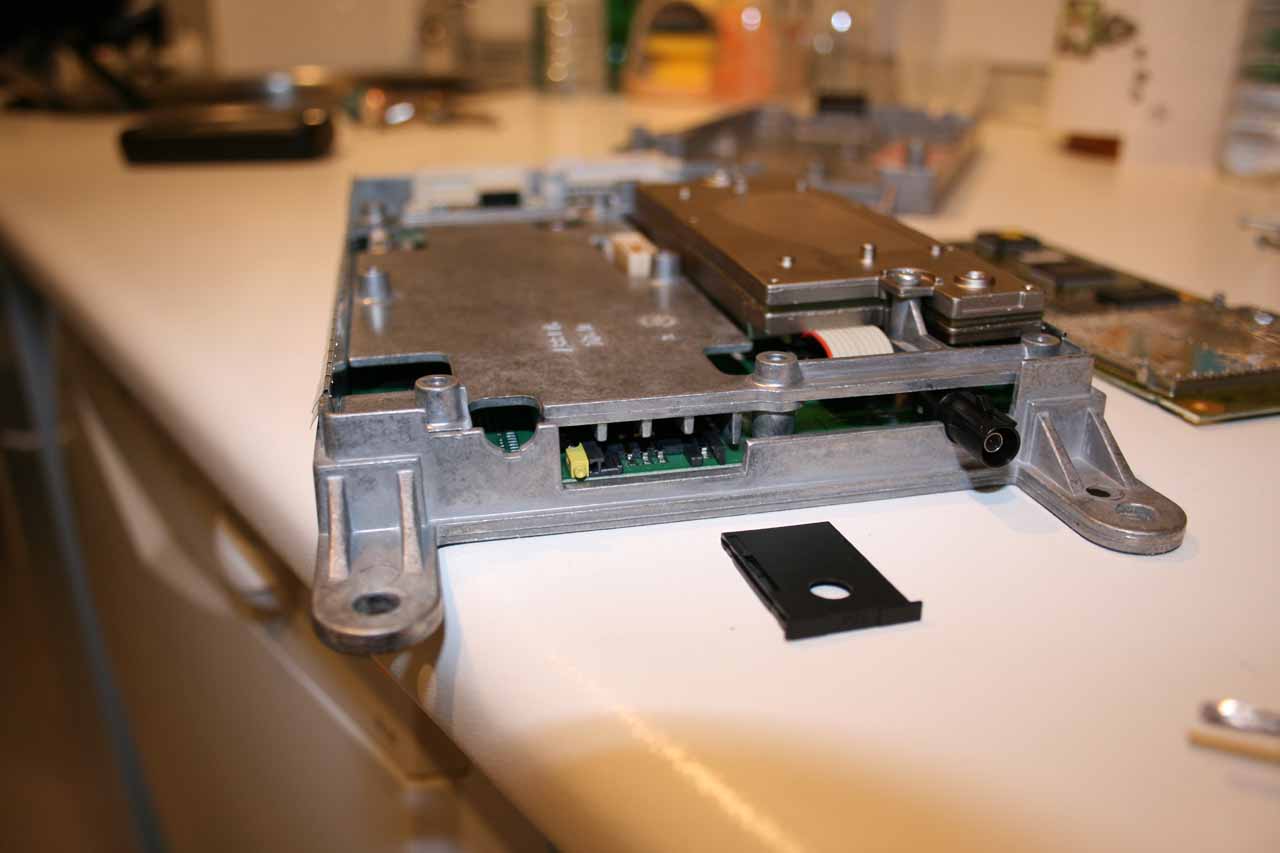

Lateral con descubrimiento de portasim.... tengo que probar una tarjeta ahi...

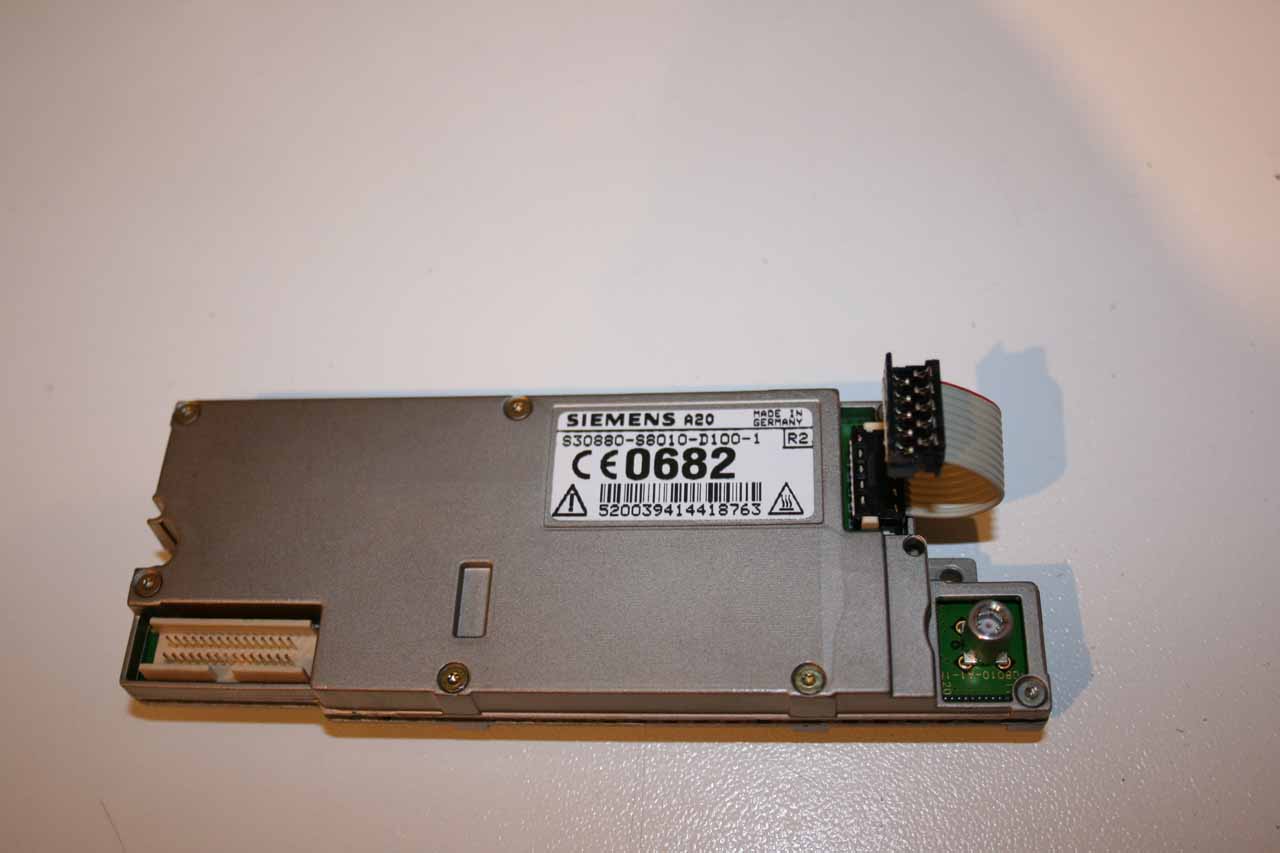

Modulo.

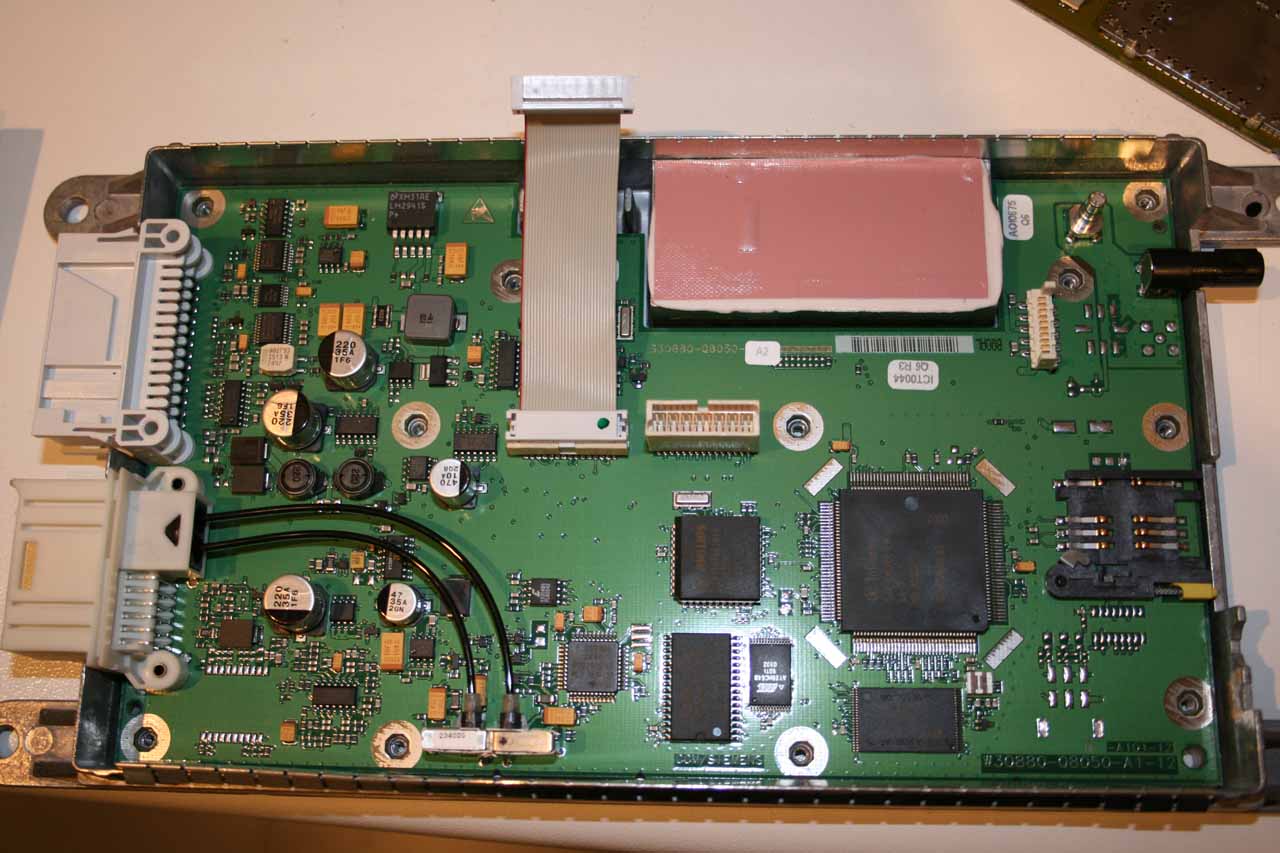

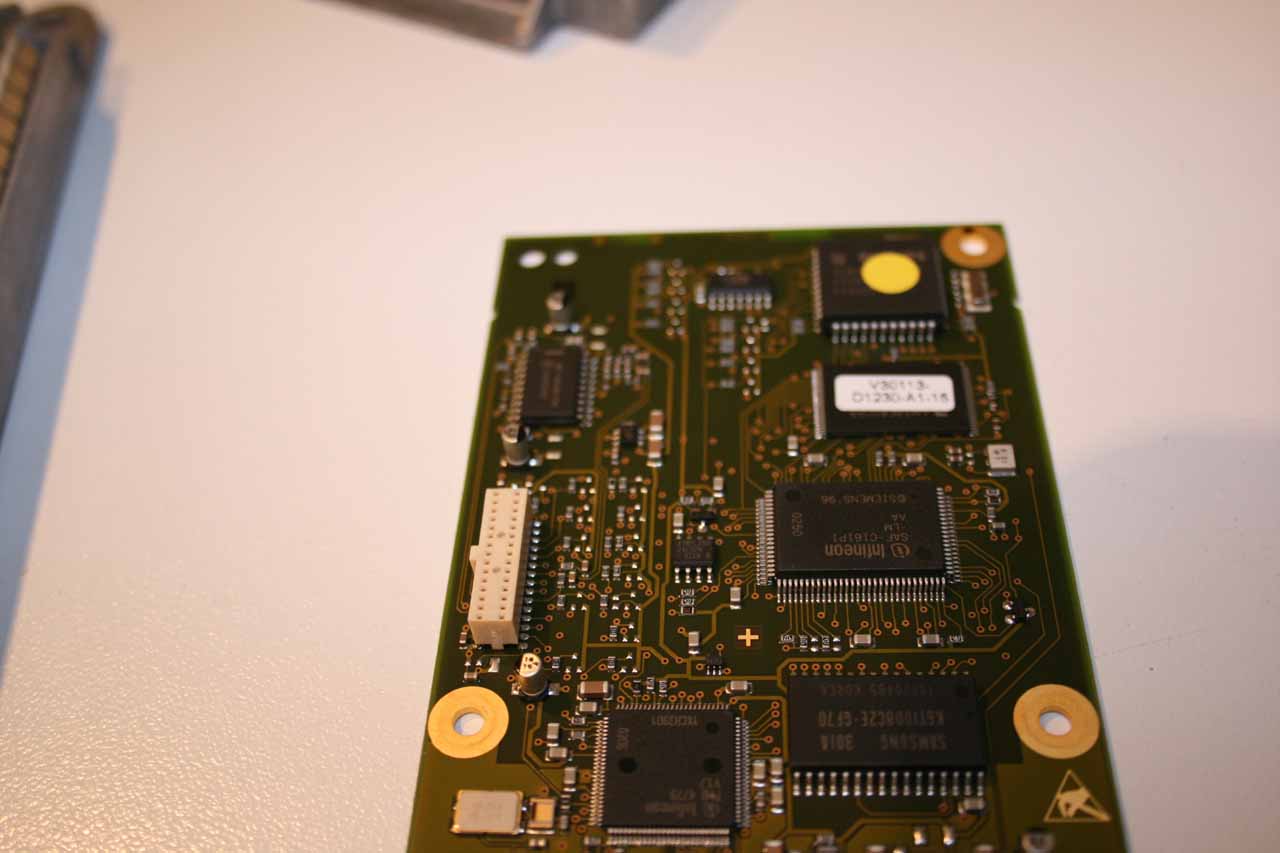

Detalle de placa.

Mas detalle.

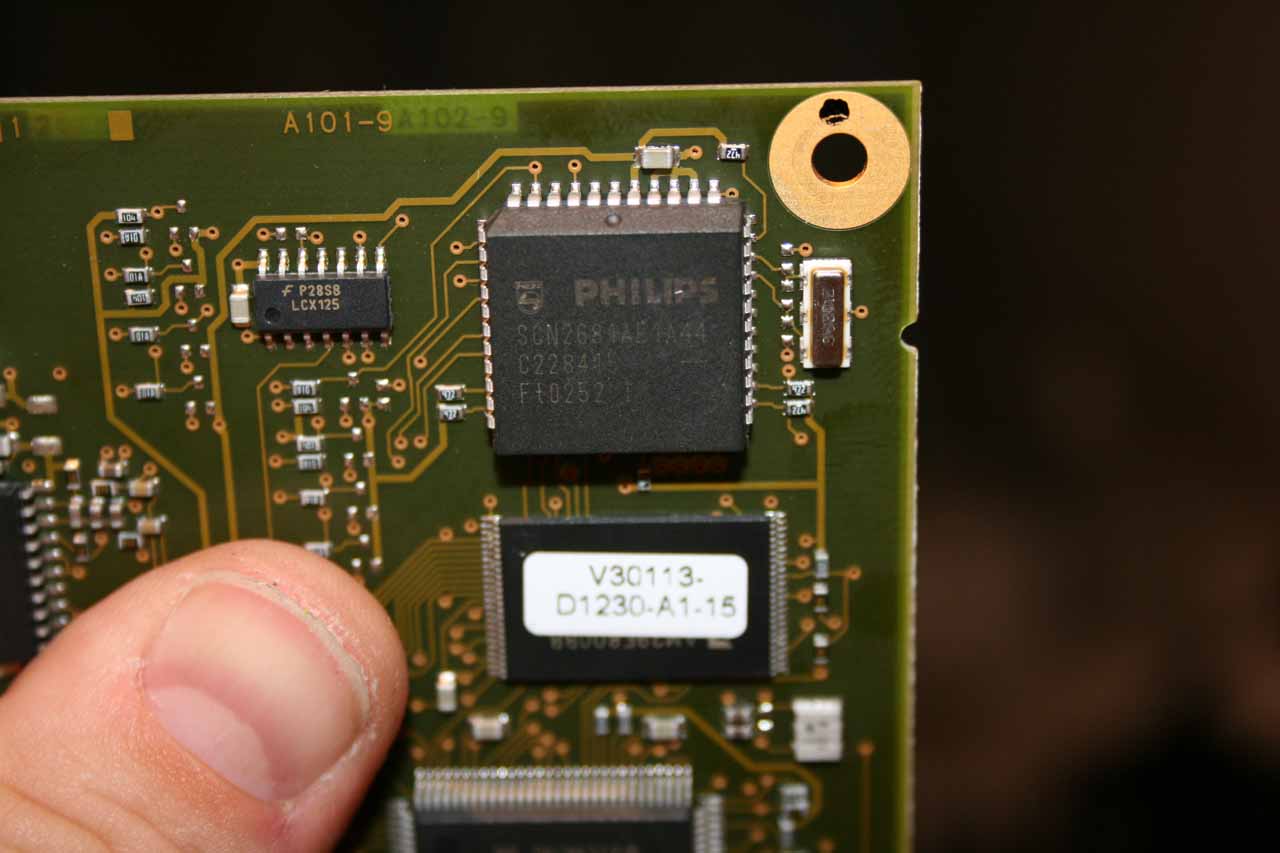

Componentes

EL otro modulo.

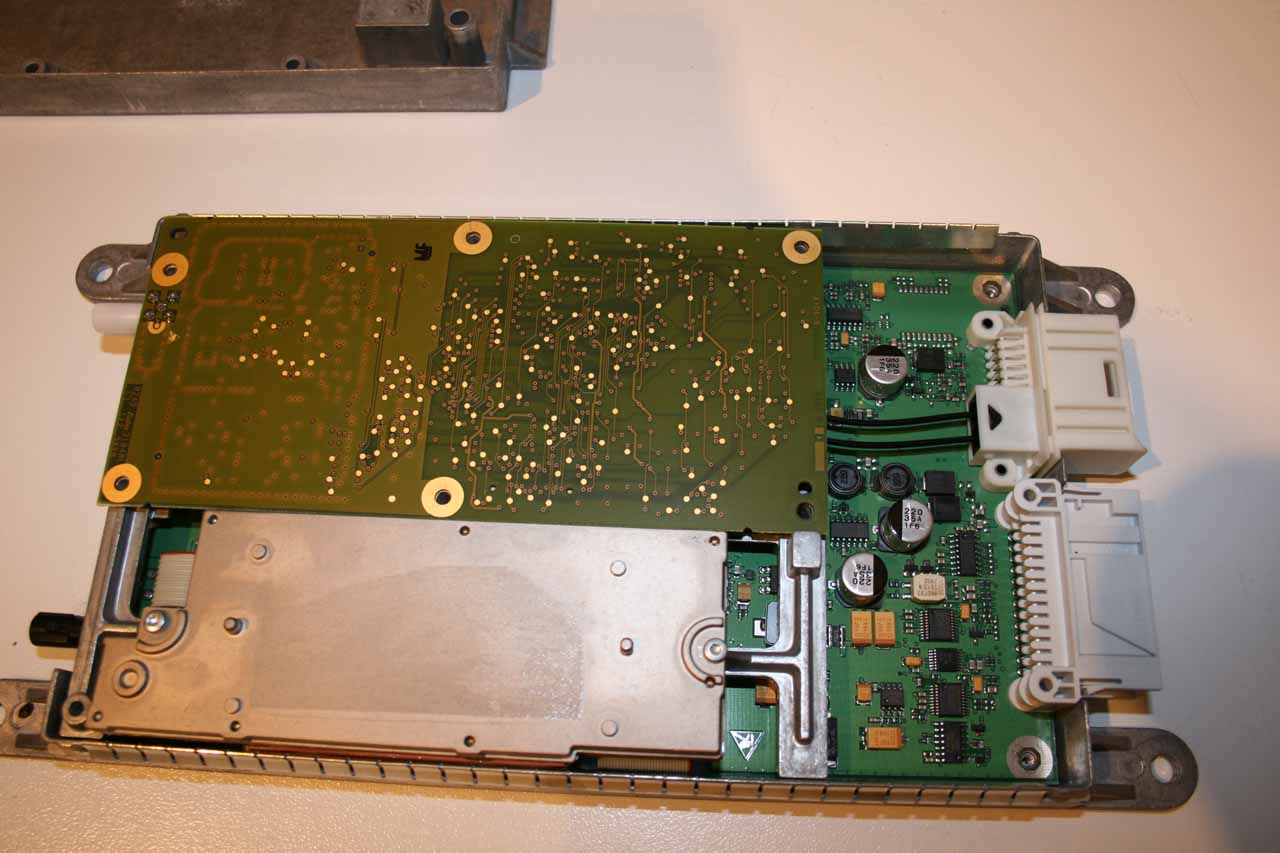

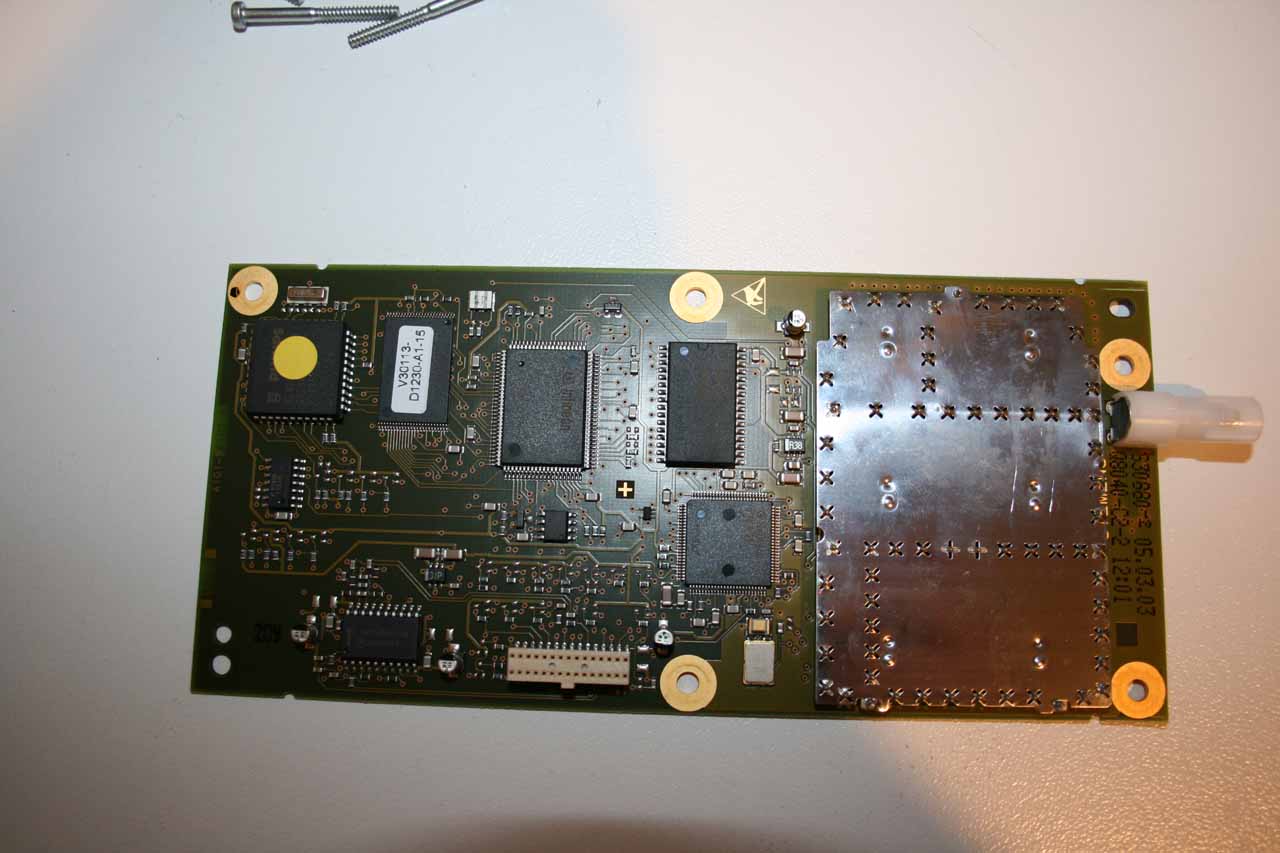

Aspecto general de la otra cara de la placa.

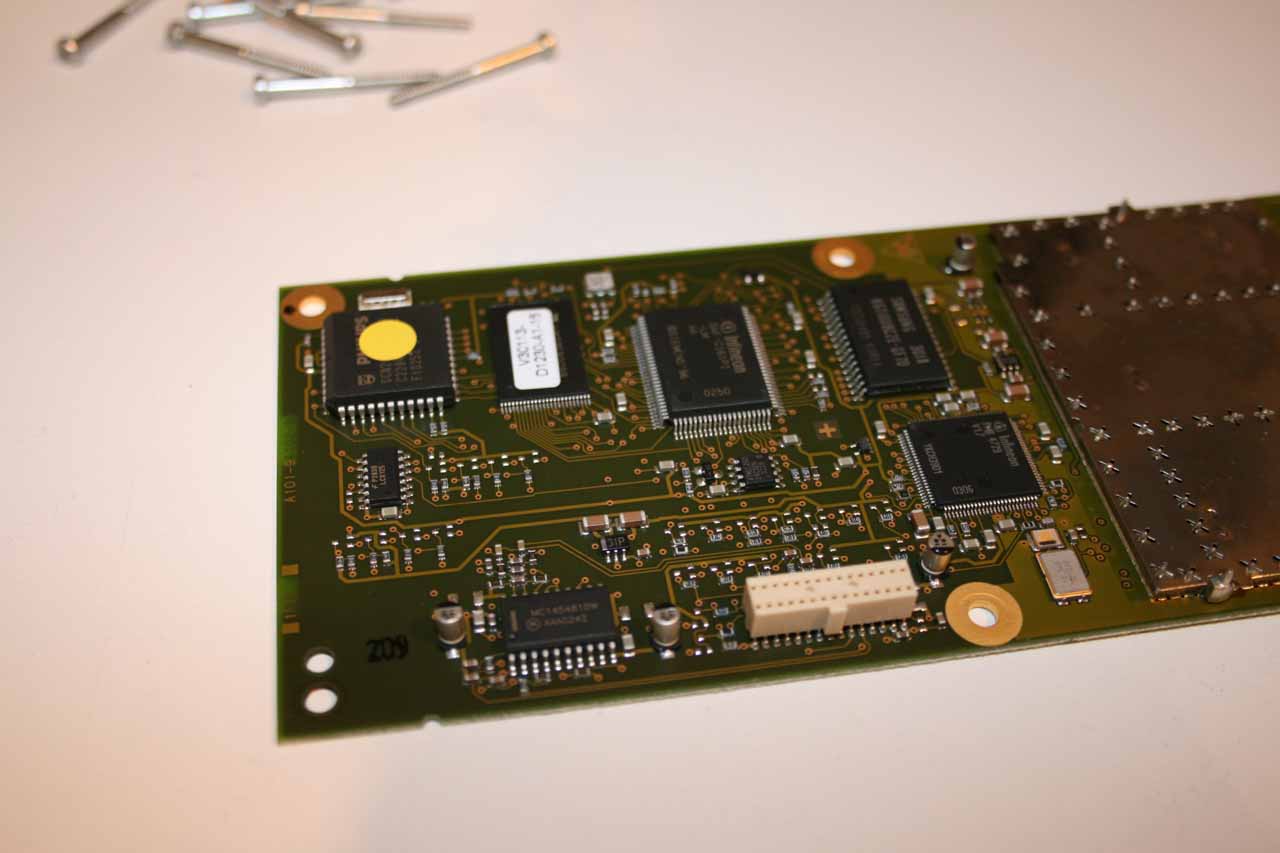

Detall de componentes.

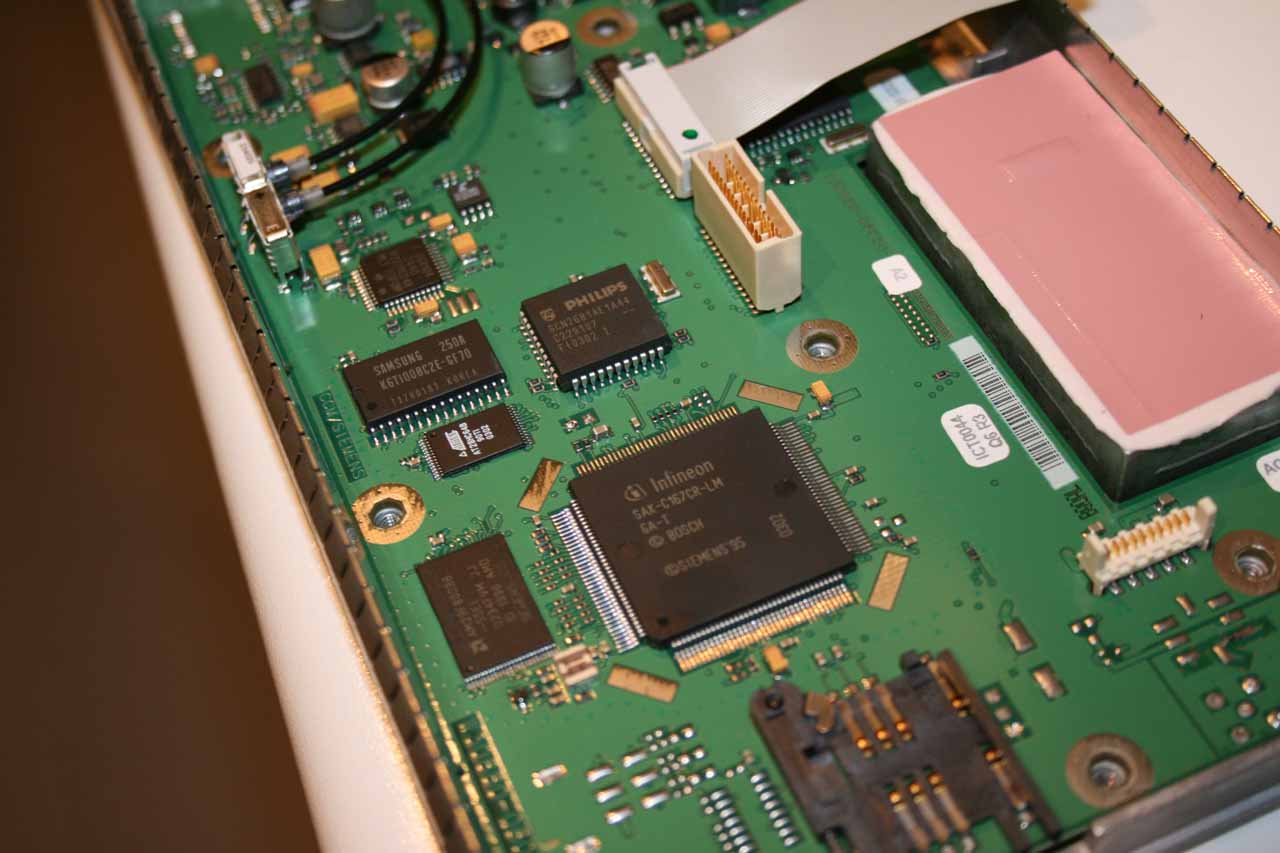

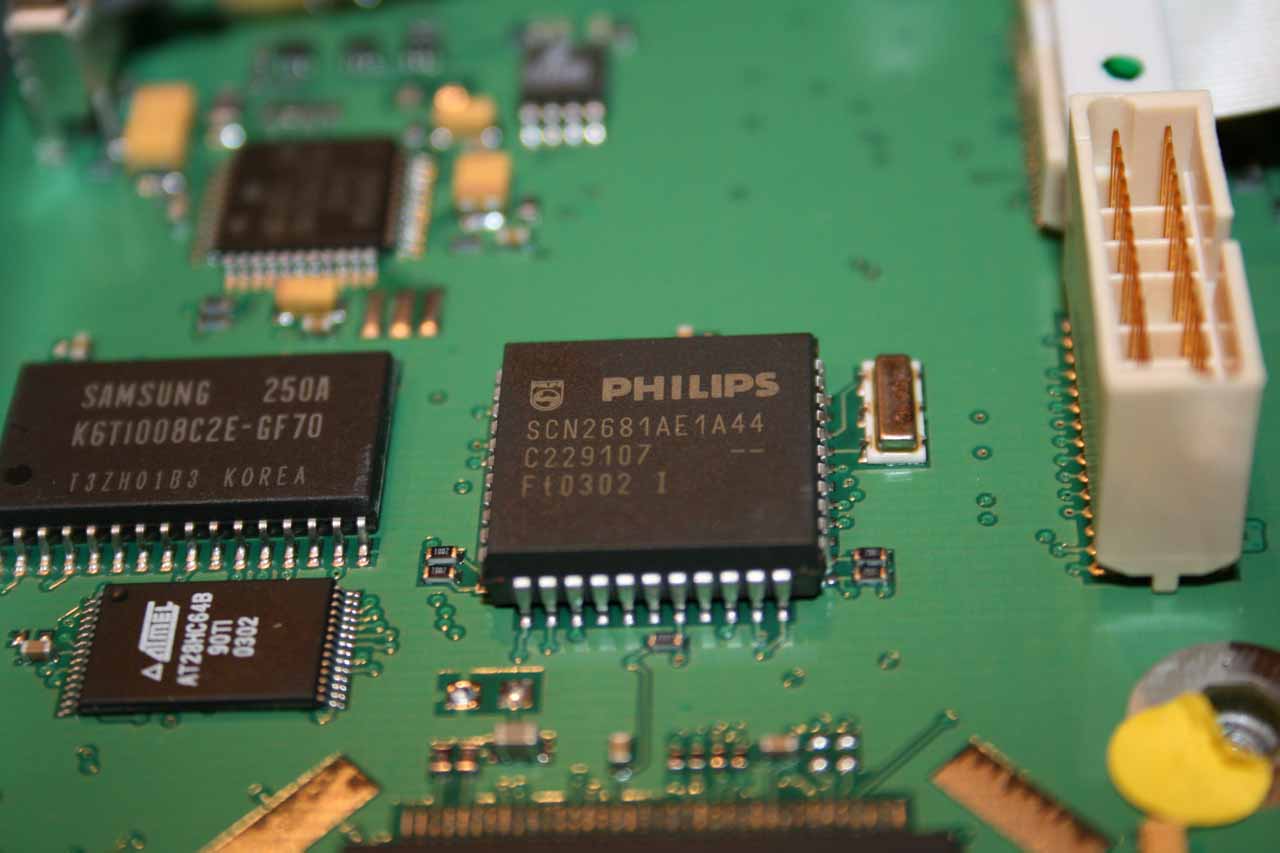

PArtes comunes como la UART

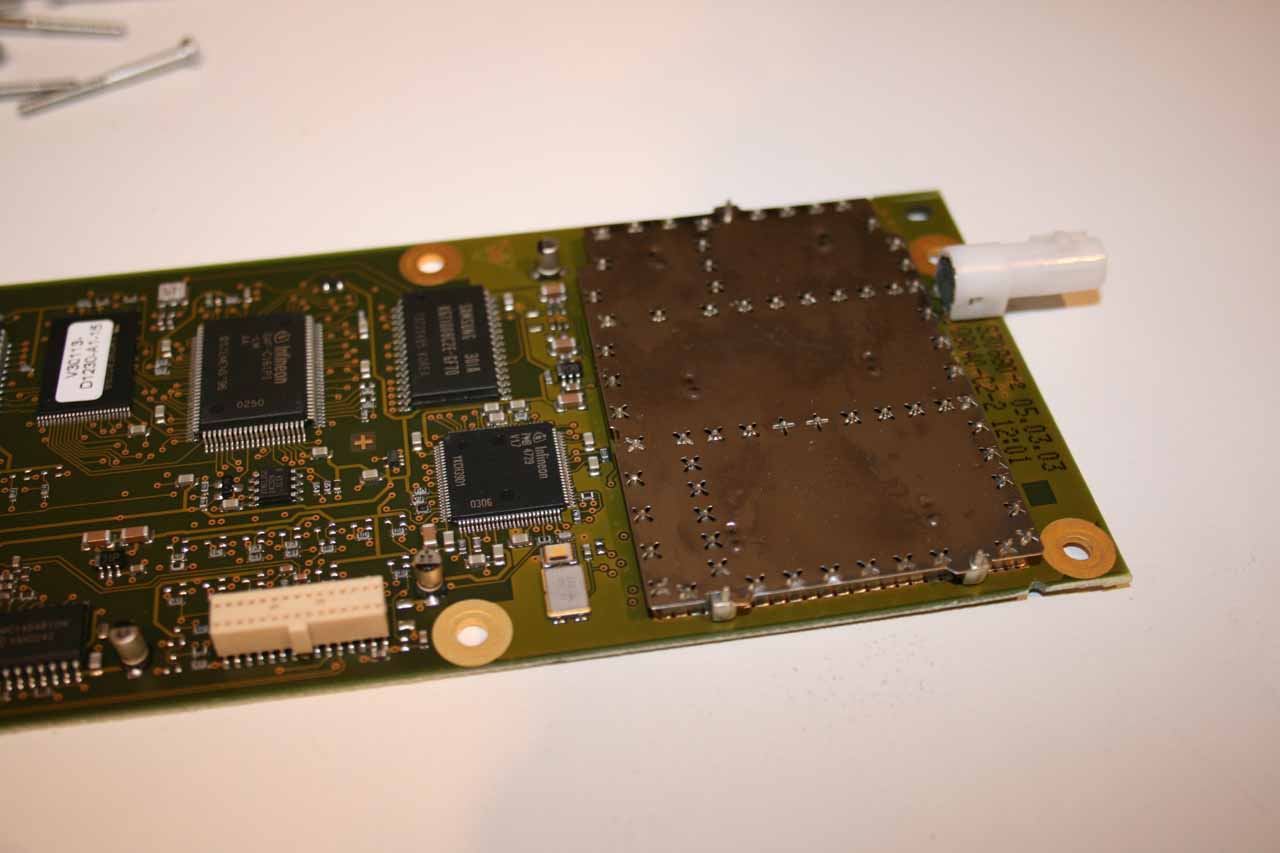

Componentes.

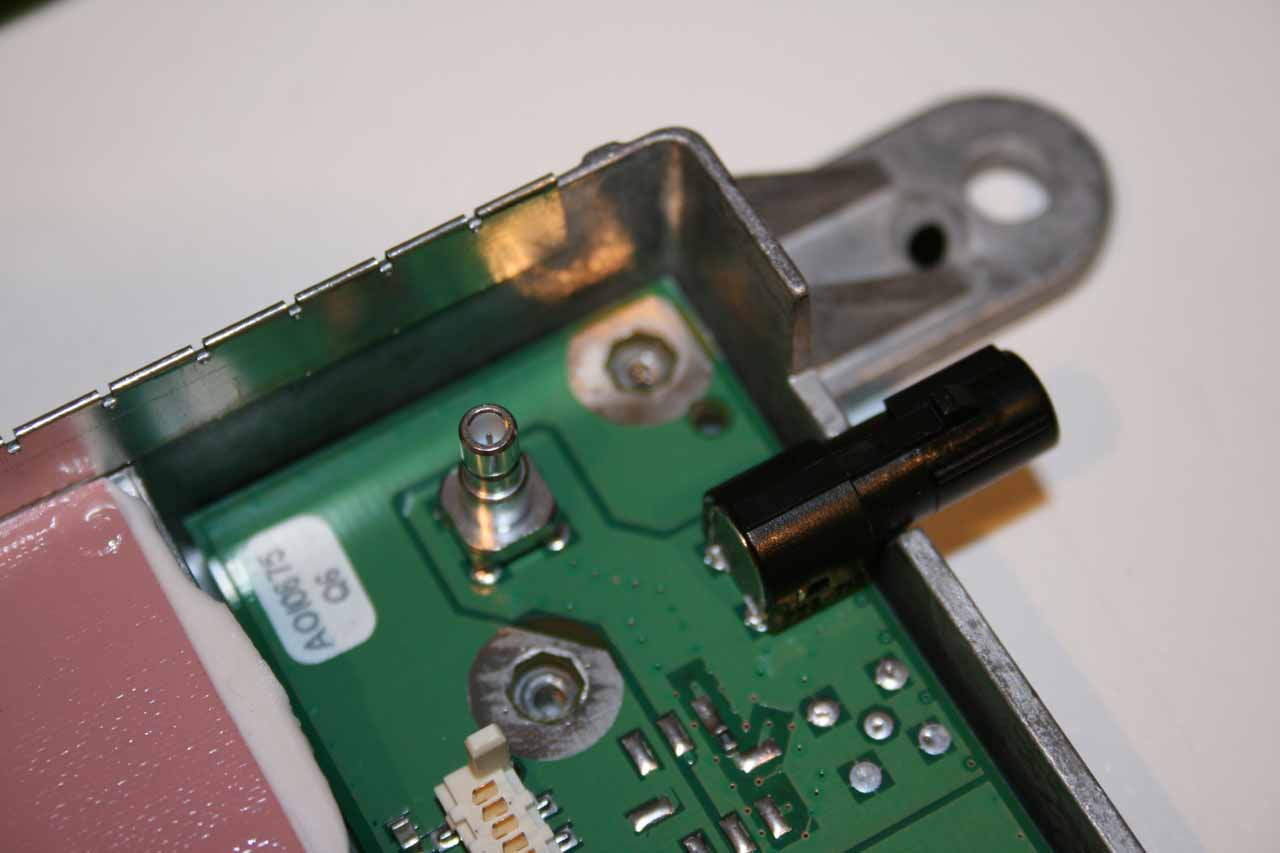

Conector de antena.

Espero ir añadiendo cosas pronto.

Si alguien tiene interes en esto, que me escriba a: xol@xolmatic.com
