XE65 - BMW E65 - Desmontamos el maletero.
Vamos a mostrar el interior de la electronica ocula en el maletero, desde el cargador de DVDs, amplificador, modulo GSM e incluso algun aspecto mecanico que nos sera util conocer, para asi mantenerlo, como por ejemplo la bomba del hidraulico de elevacion del maletero.

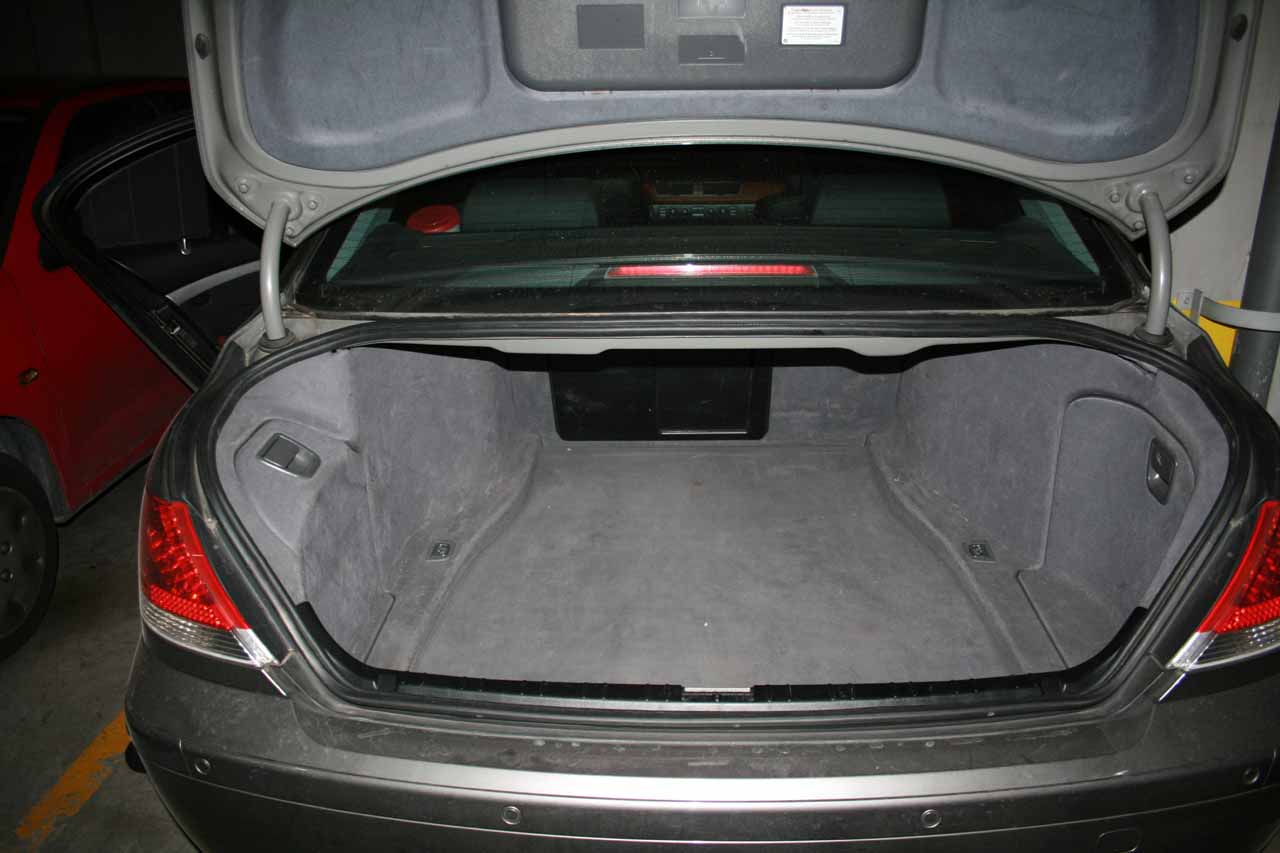

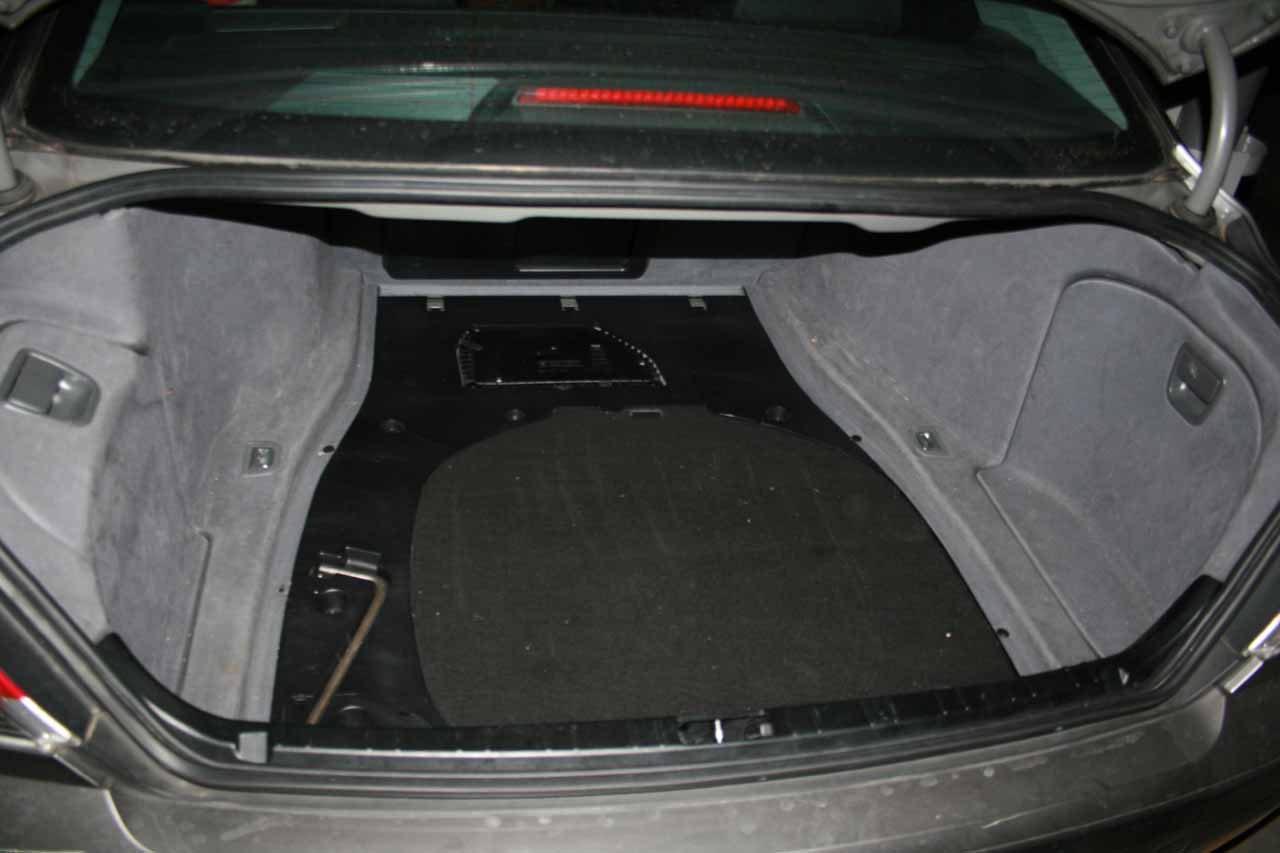

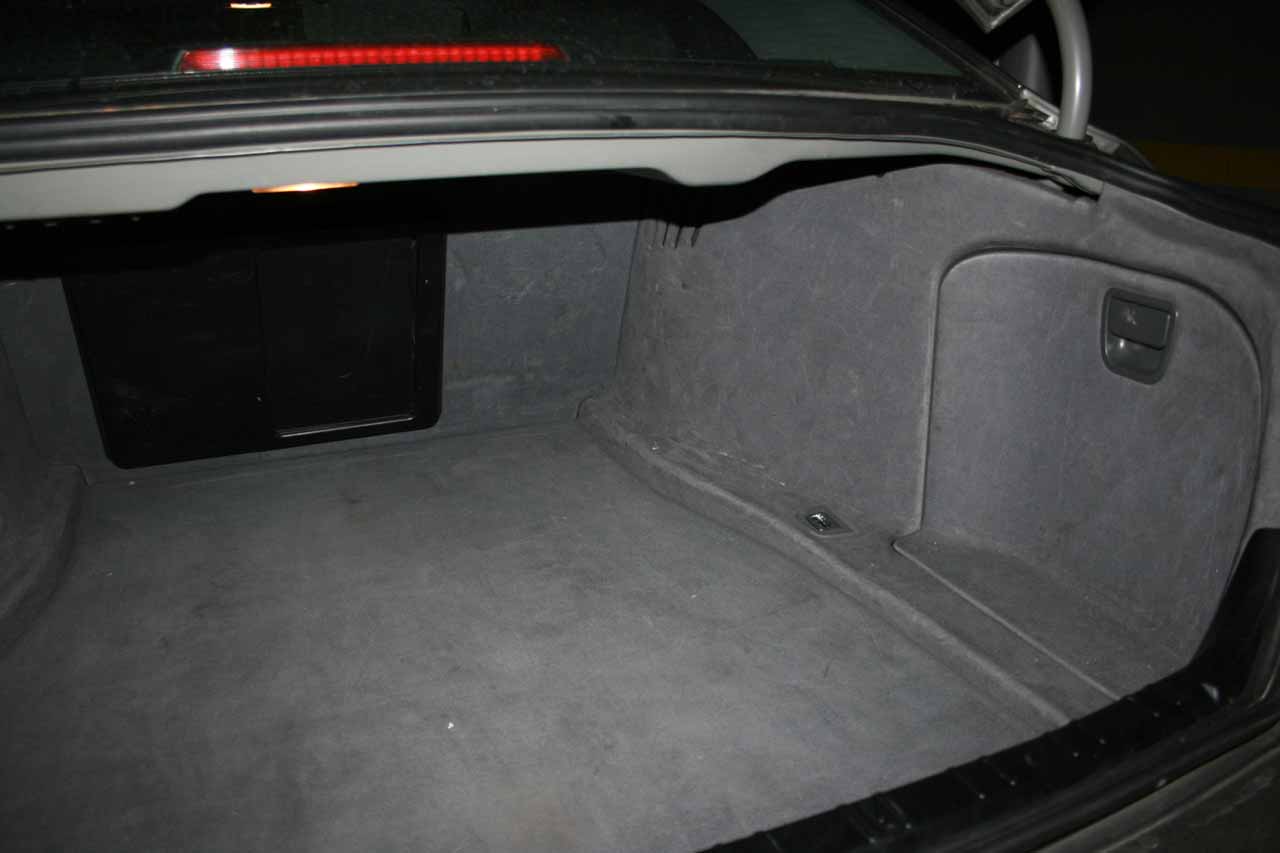

Aqui podemos ver el maletero en su estado original, bueno con el maltrato y batalla de tener dos niños pequeños, claro! xD
Empezaremos por la parte derecha, en ella tenemos fusibles, bateria, la bomba del hidraulico y como no ... el gato.

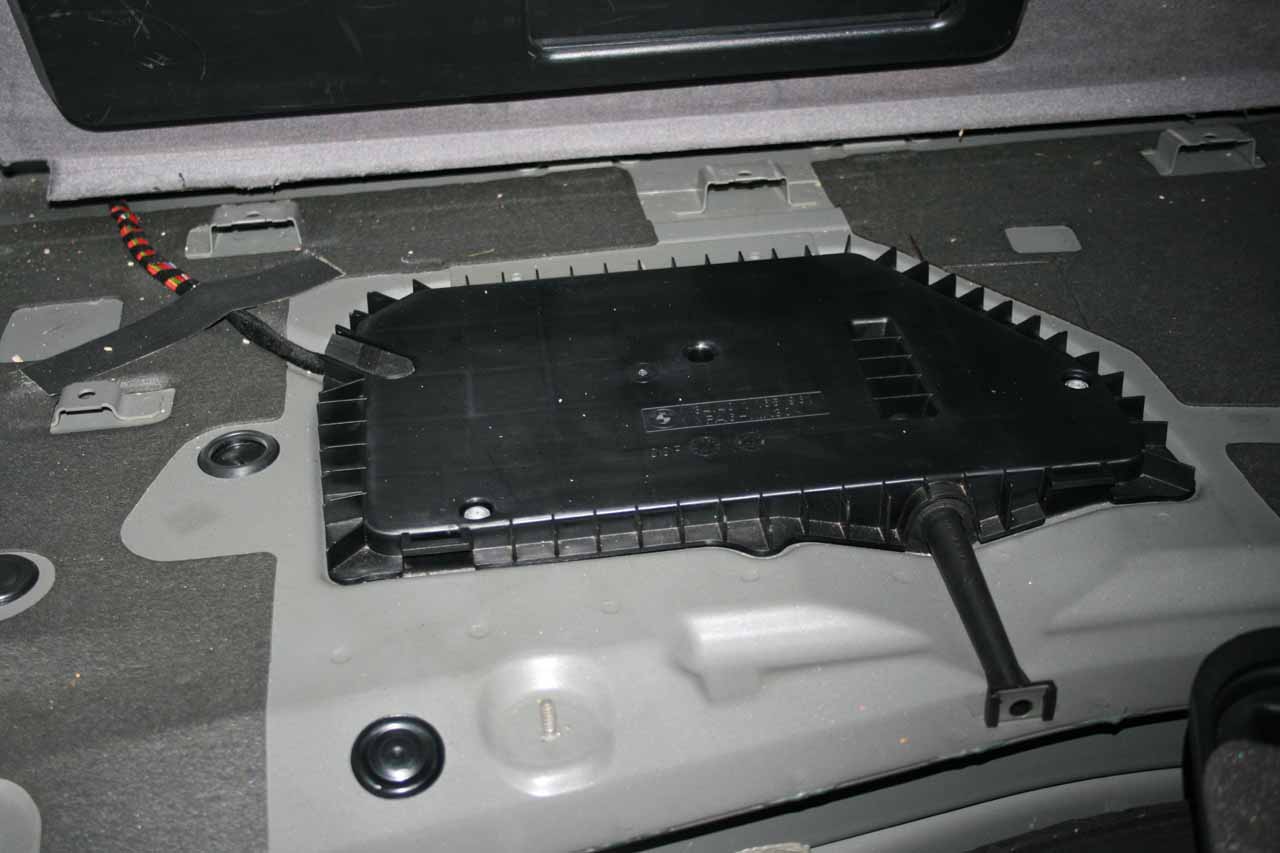

Deberemos quitar la tapa para asi descubrir la rueda de repuesto.

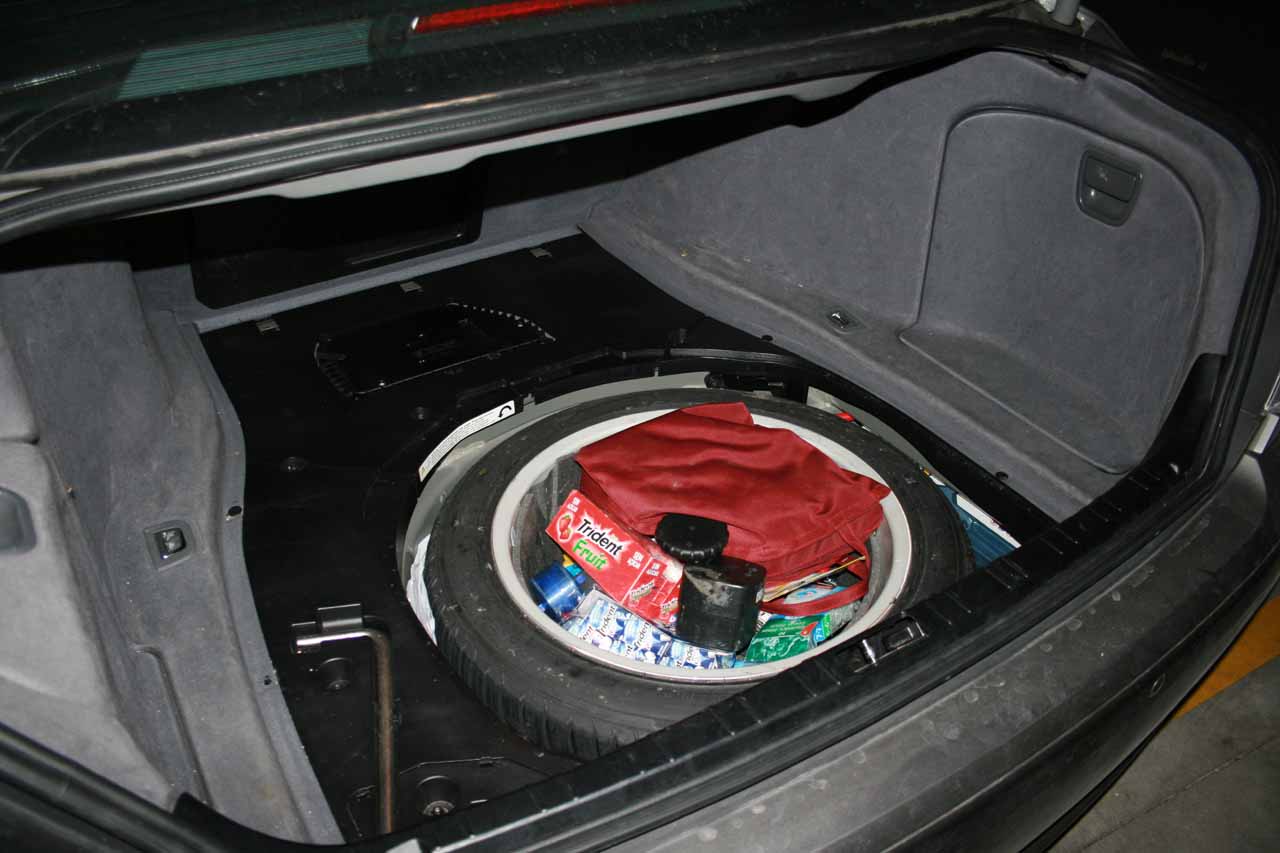

Como cosa curiosa, ... dandole la vuelta a la rueda de repuesto, descubrimos un hueco interesante para guardar de todo, en mi caso las cadenas, chicles....etc... xDDD una llanta para una goma de 245/45/19 es casi como un armario...
Ahora tenemos que quitar la tapa de plastico, utilizando las fijaciones tipicas. Usaremos herramienta adecuada para no romperlos y quitamos los cuatro.

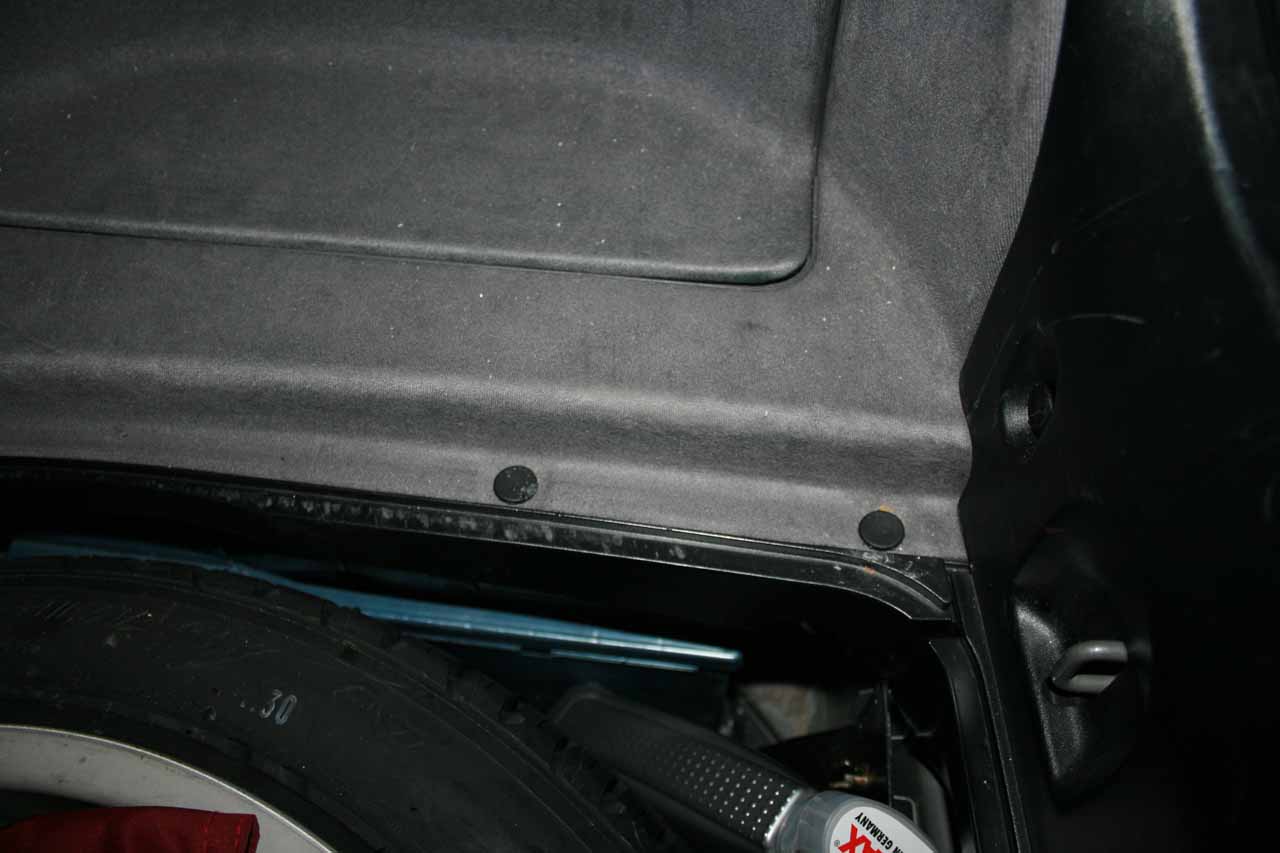

Dos a un lado y dos al otro lado...
No olvidemos ordenar todo lo que quitemos, ... para evitar lios.

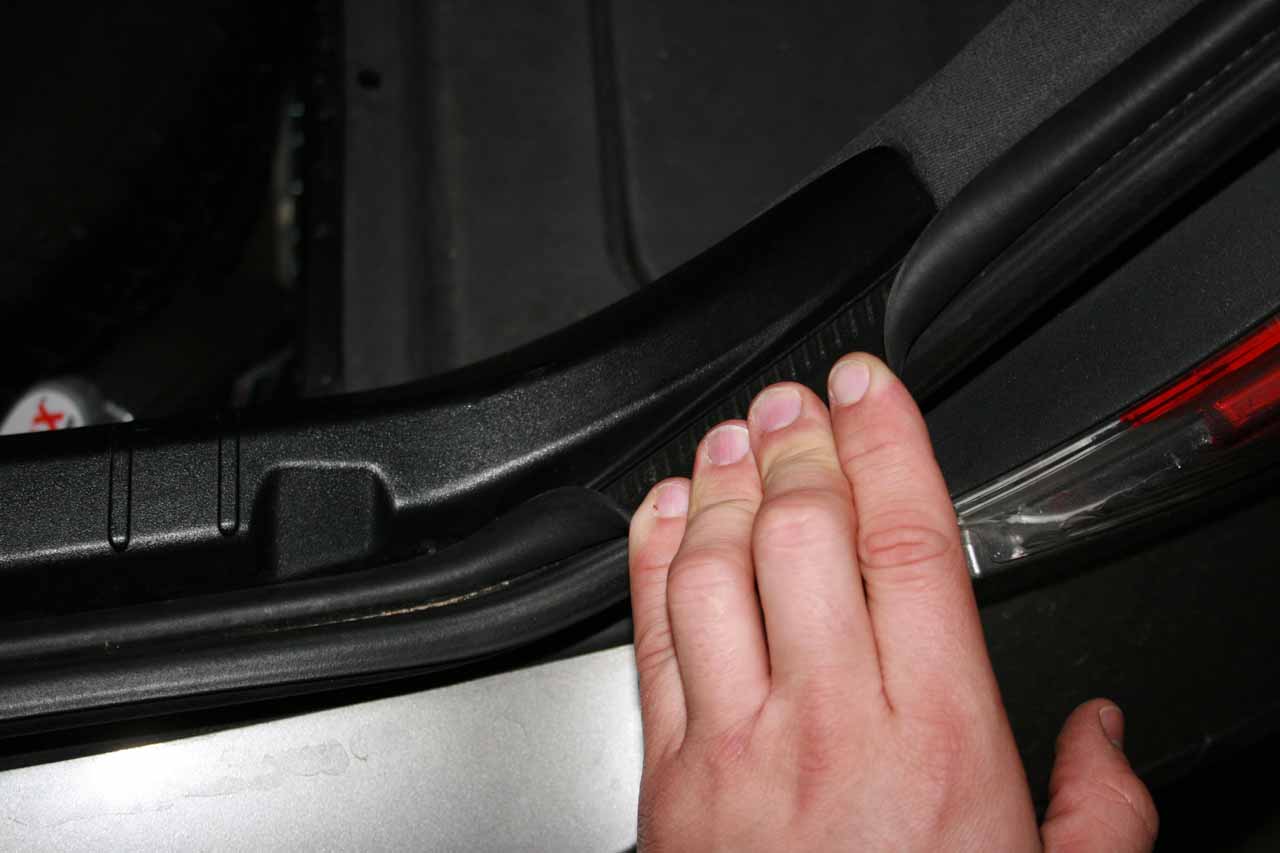

Liberemos la tapa de la goma. Y quitamos completamente la tapa.

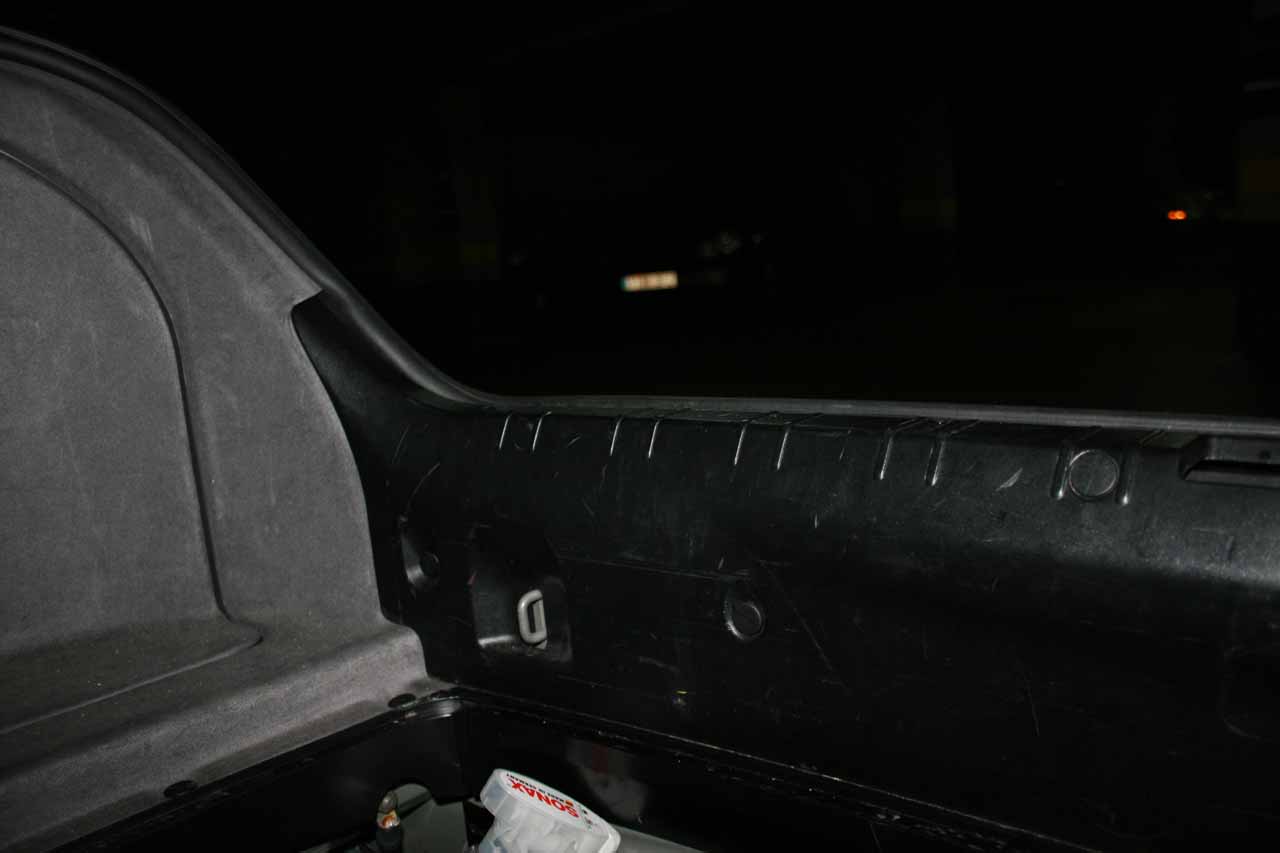

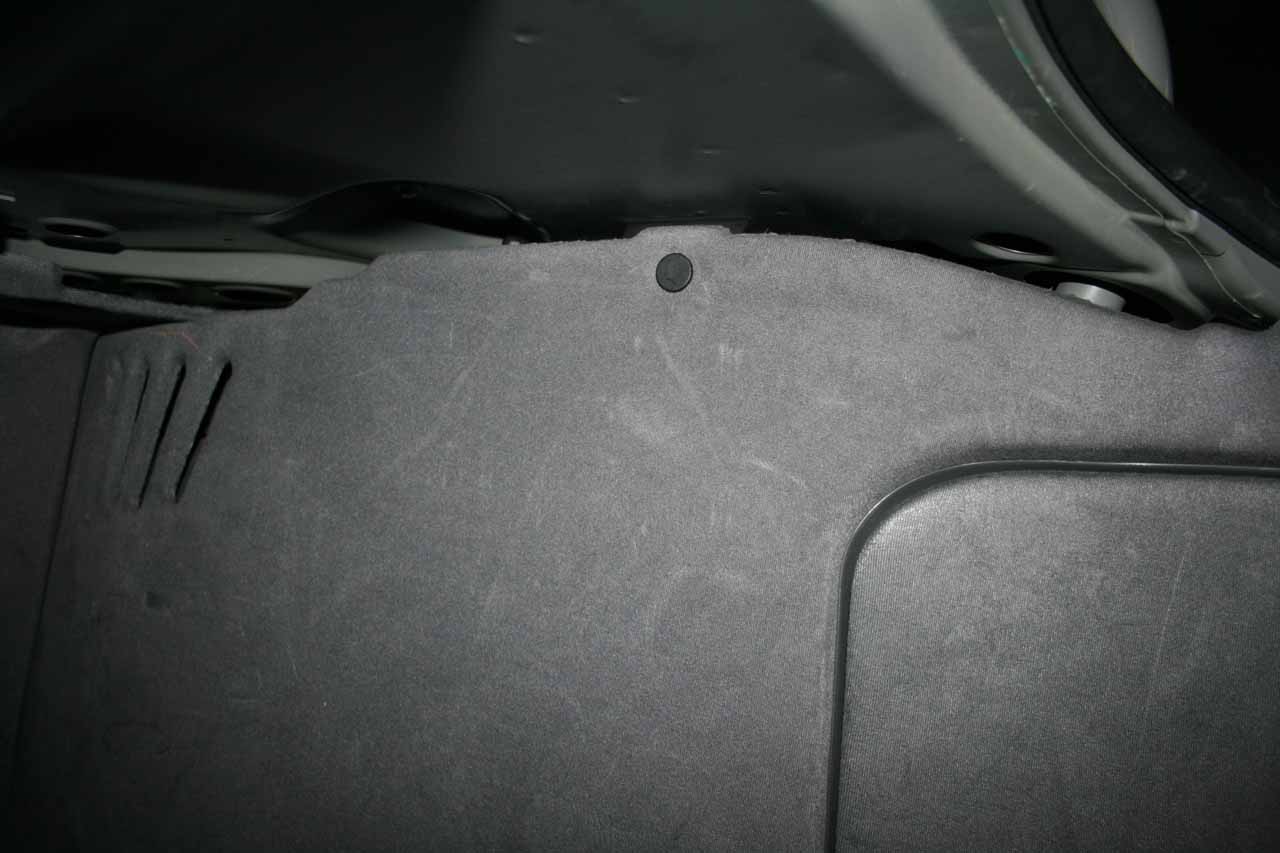

Continuamos quitando las fijaciones del lateral.
Como vemos, hay tres abajo y una arriba.

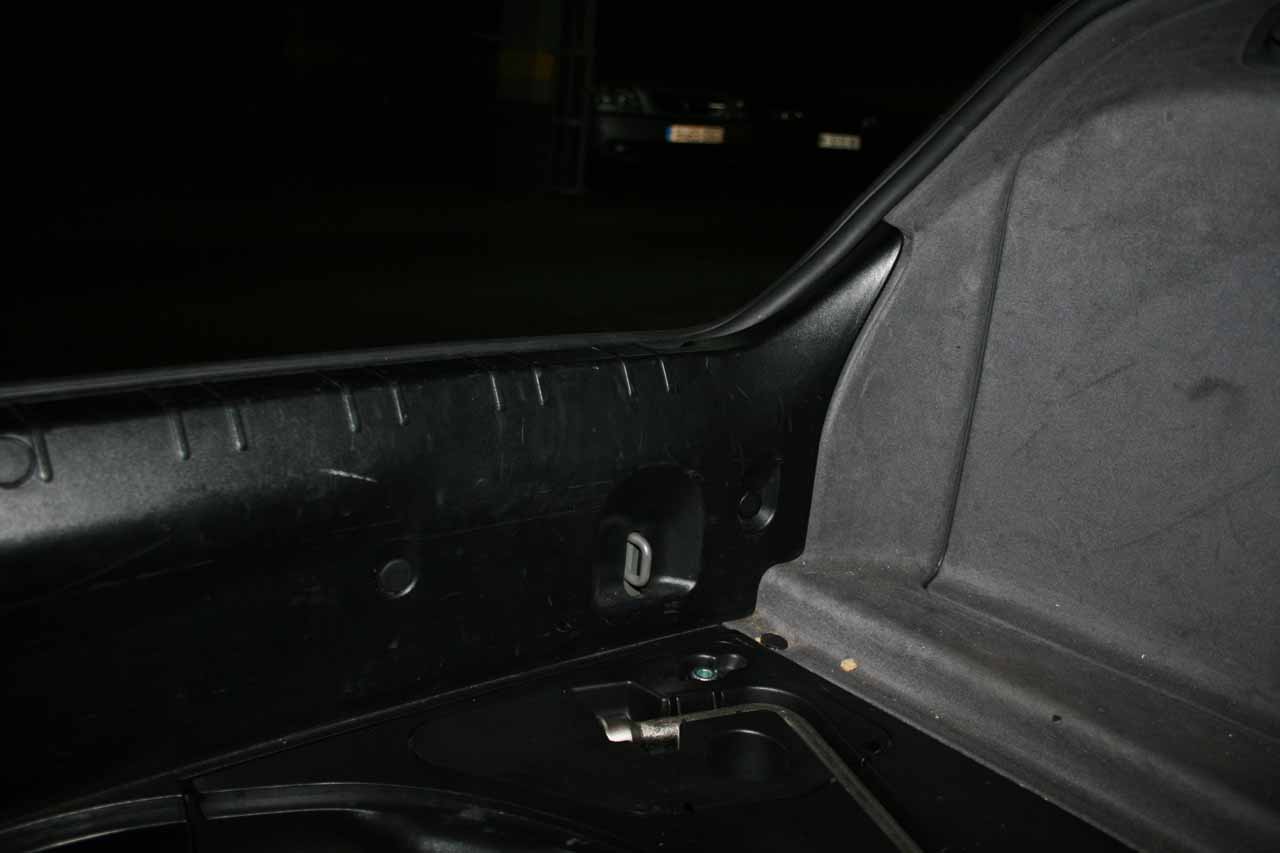

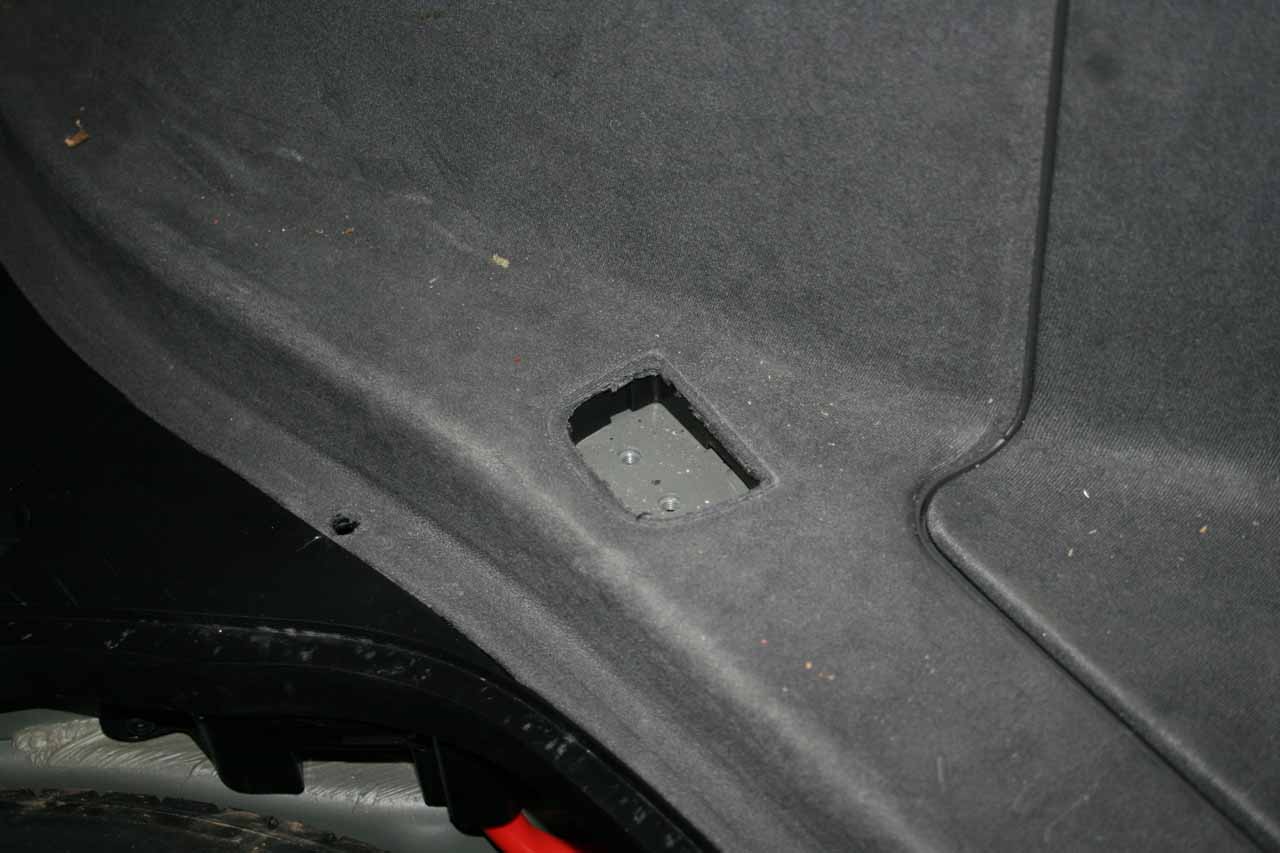

Detalle de la fijacion superior.

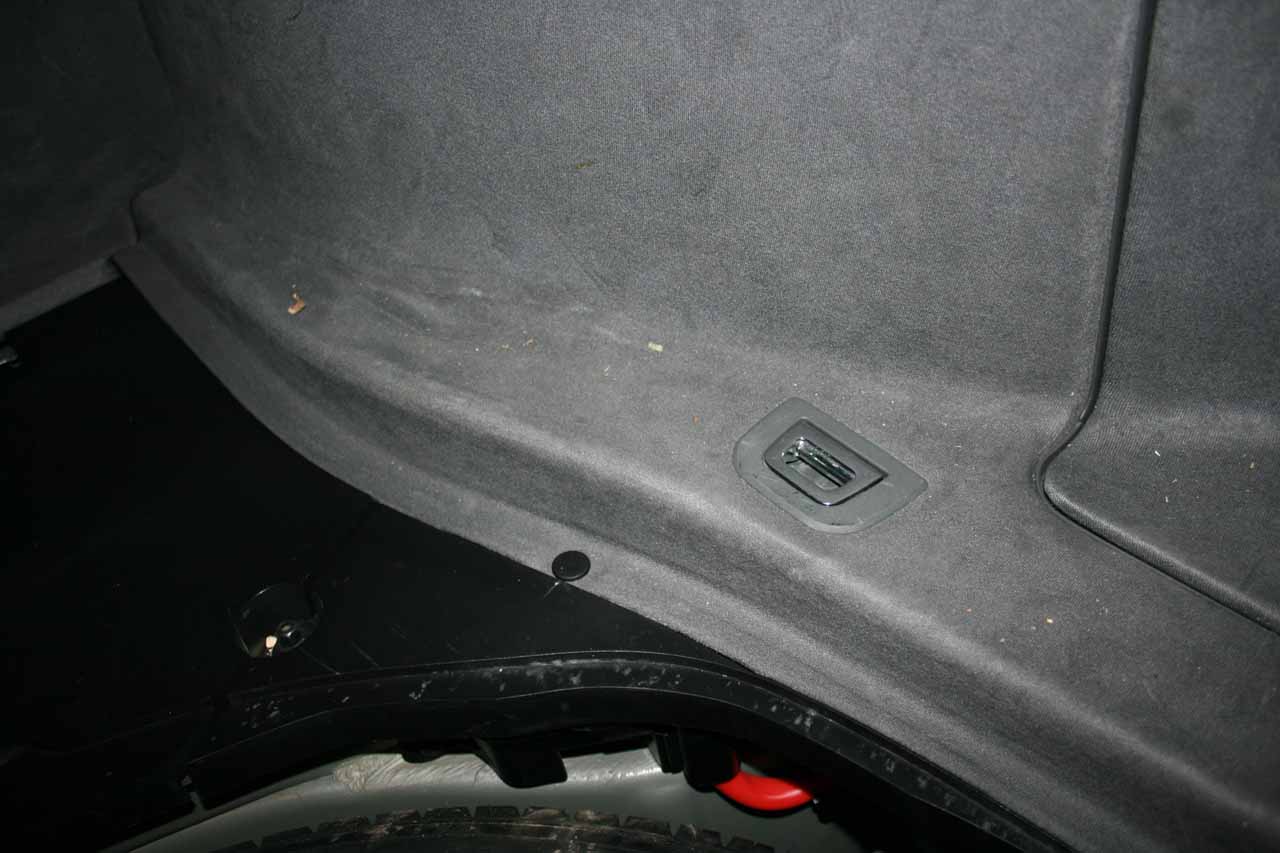

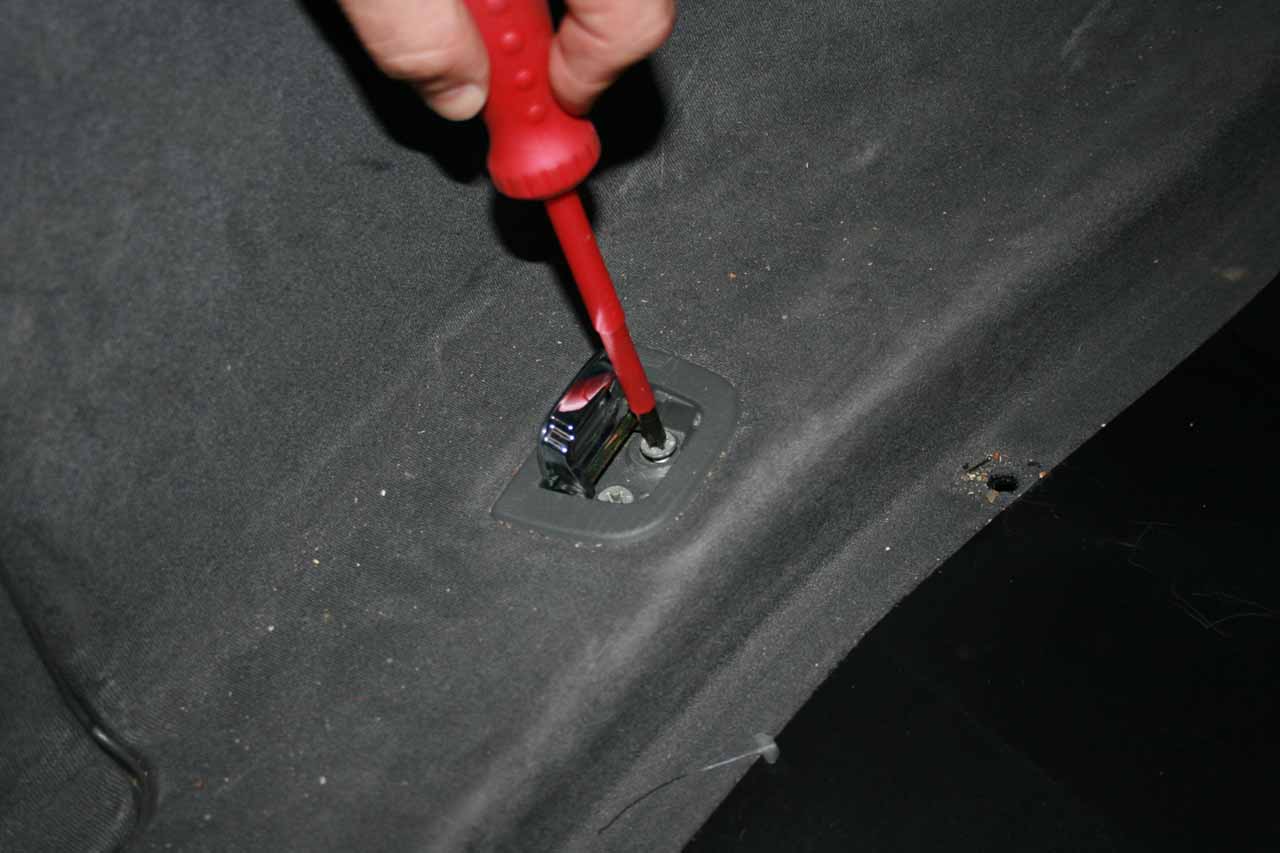

Tendremos que quitar el anclaje para equipajes, lleva una tapa de plastico que sale con la ayuda de un destornillador y haciendo el juego de giro, eso nos descubre dos tornillos que deberemos sacar.

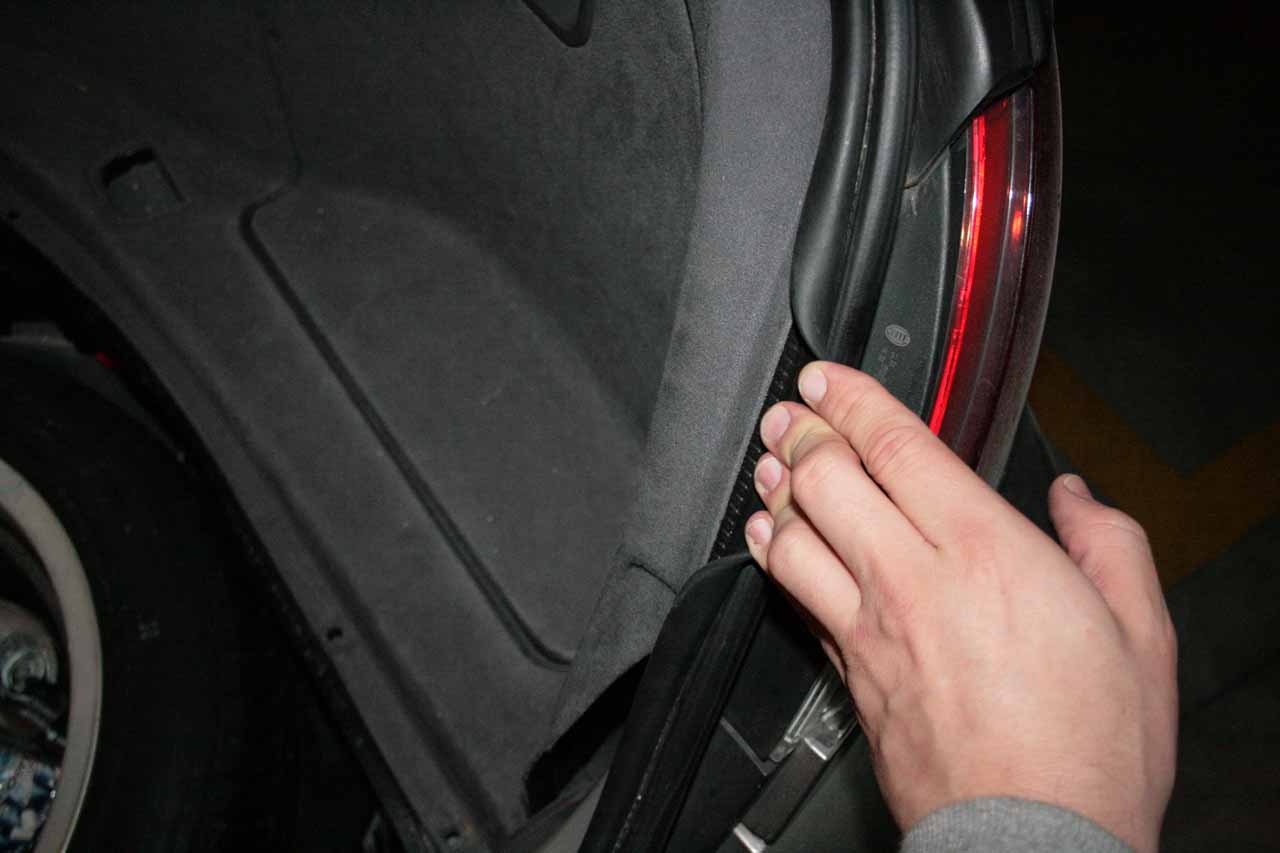

Liberamos el lateral de las gomas.

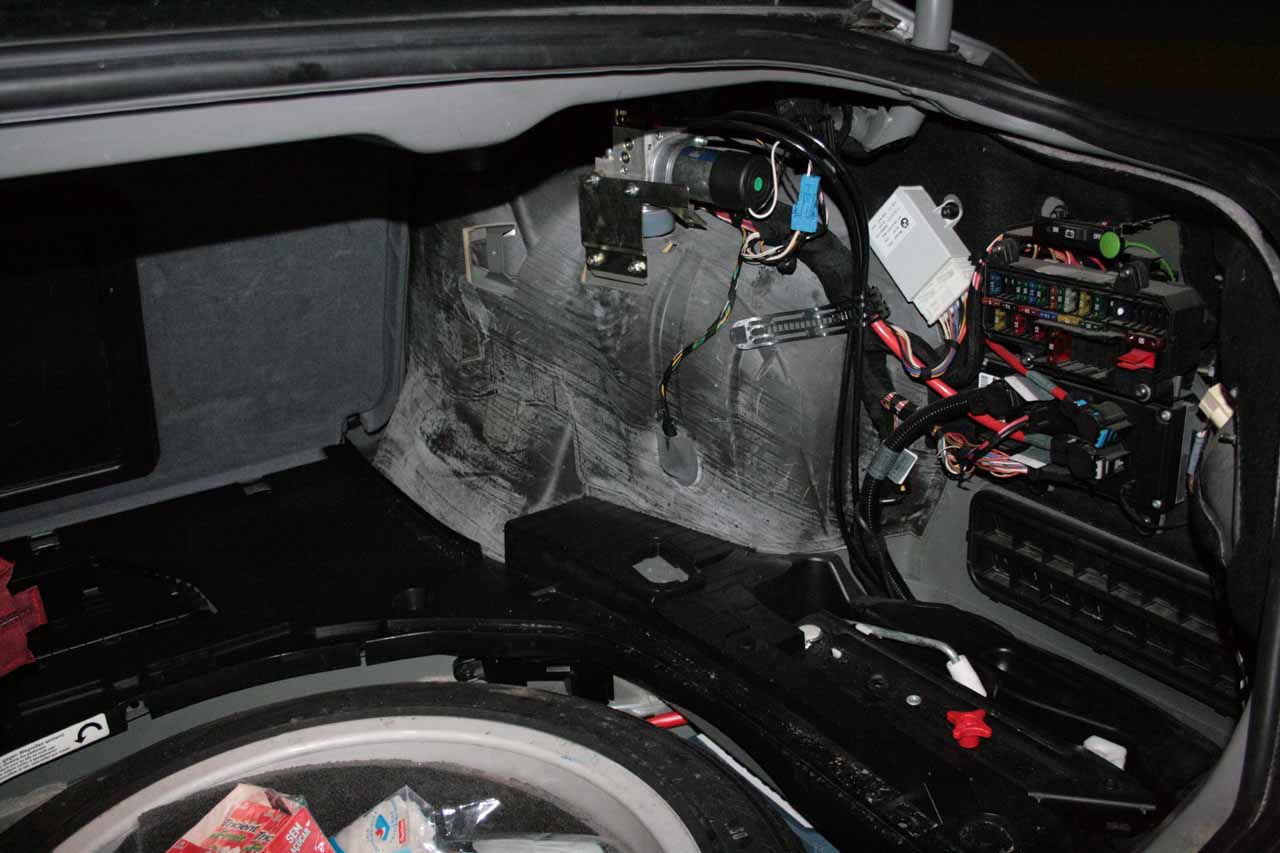

Esto es lo que nos encontramos.

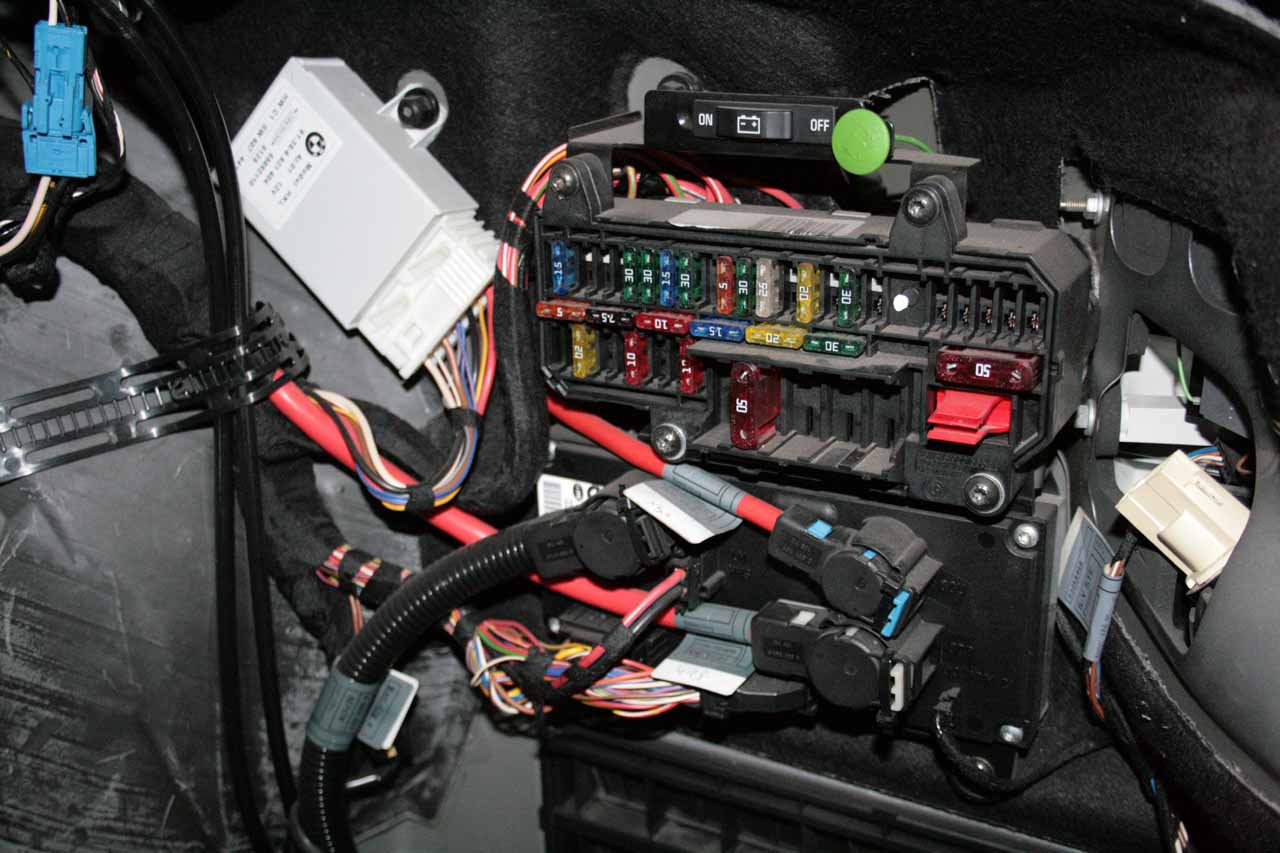

Detalle de la parte de fusibles y otros...

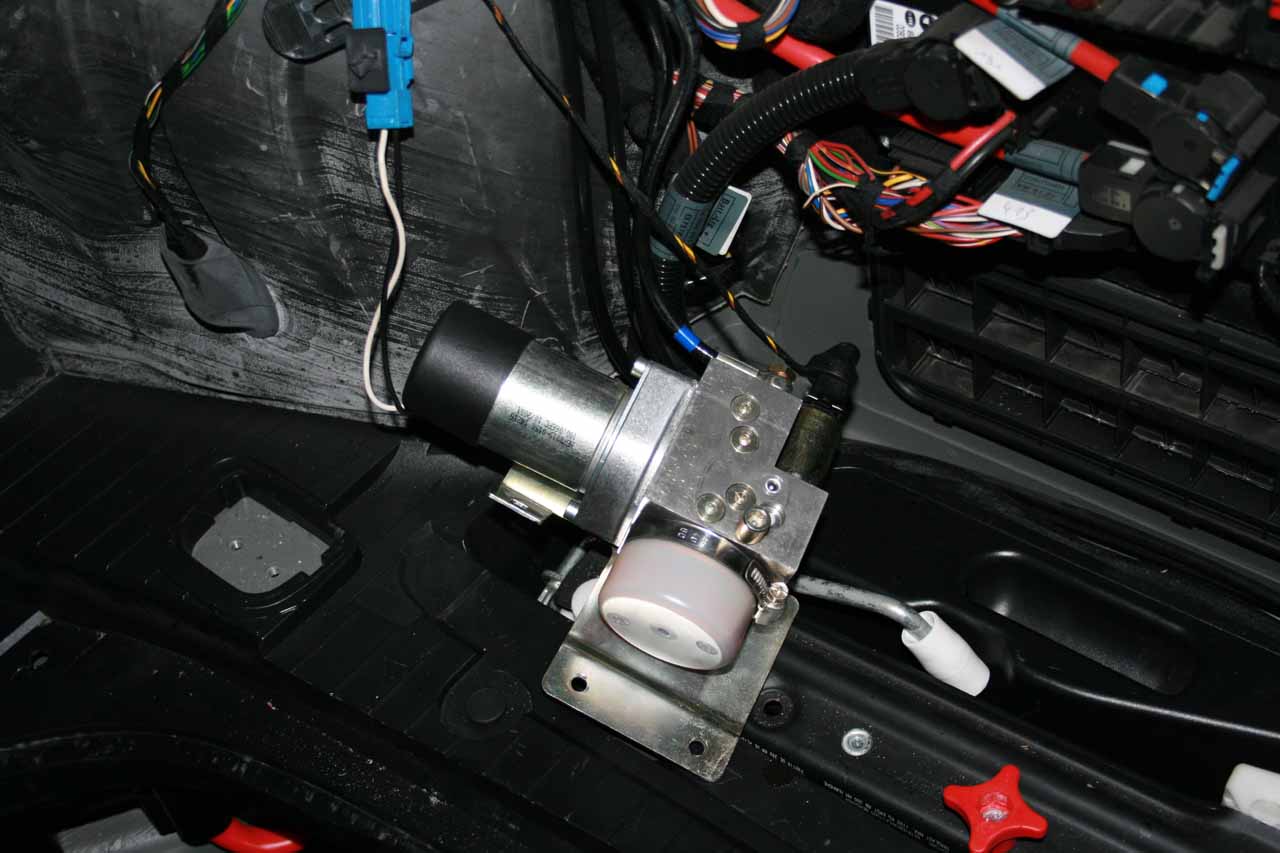

Aqui podemos ver la bomba del maletero hidraulico, en mi caso he necesitado rellenarlo de aceite, pues hacia ruidos raros y en frio no subia bien.

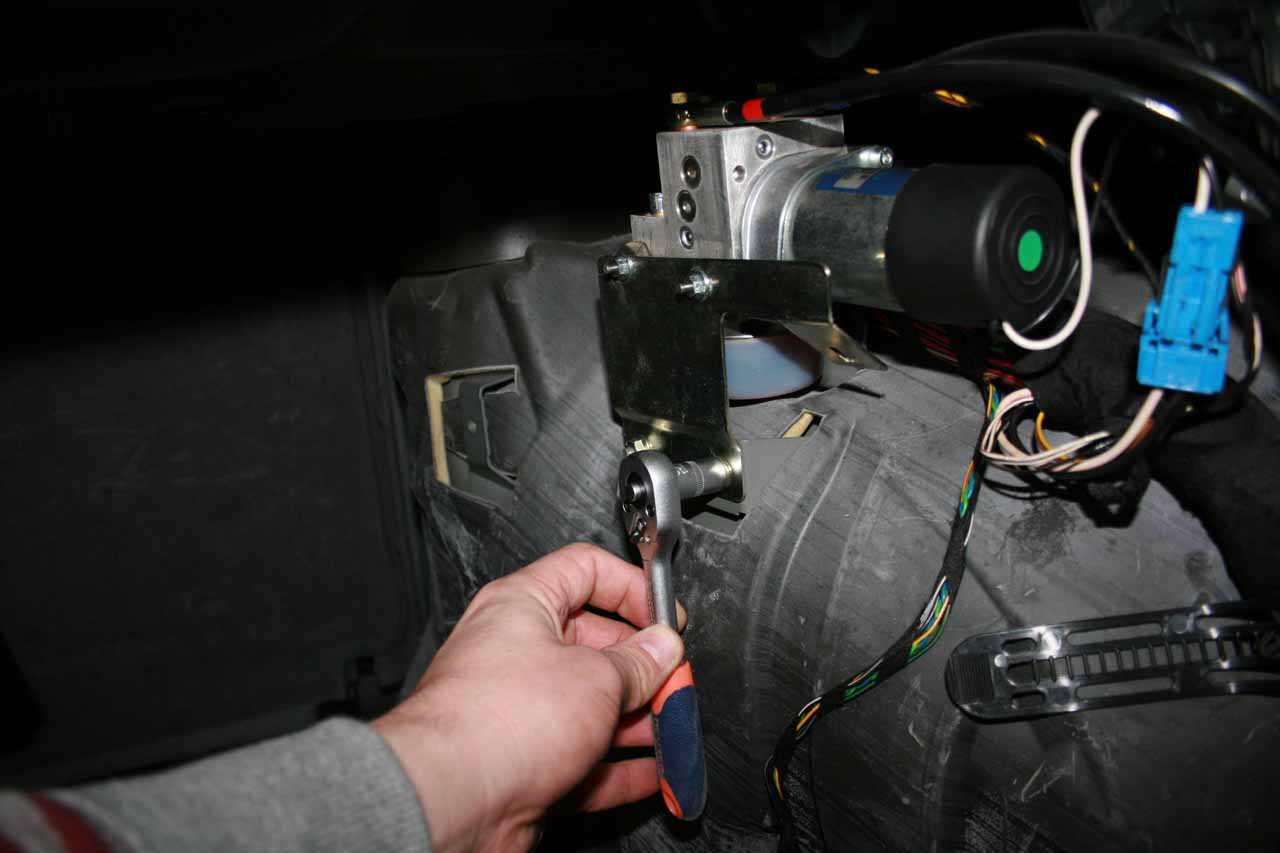

Qutamos las dos tuercas de 10mm y liberemos la bomba.

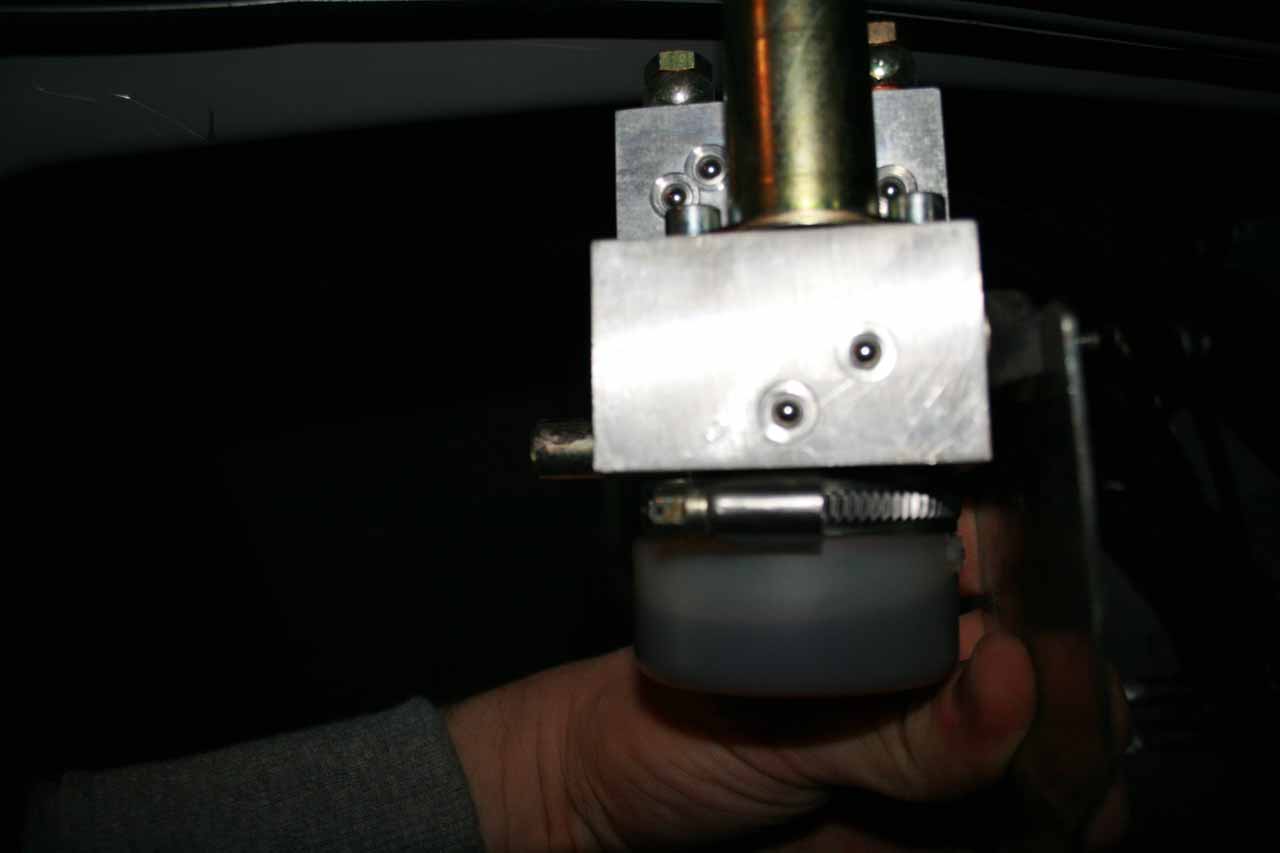

Este es el nivel de aceite que tenia cuando iba mal....fijemonos en la marca del deposito, a su derecha, indica el nivel maximo. Ademas podemos ver la abrazadera que fija el deposito, basta quitarla , separar el deposito con cuidado y rellenar. Seguramente se pueda hacer de otro modo, pero claro. Esto es lo que tiene no tener ni idea... xD
Aqui vemos la abrazadera mas claramente. Lo volvemos a montar y perfecto!
Ahora nos liamos con la parte izquierda, la mas interesante.
En ella encontraremos gran parte de la ansiada electronica, mi coche tiene poca cosa, modulo de voz, logic7, gsm y el navi03.... poco mas.
Detalle de como quitar las anclajes.

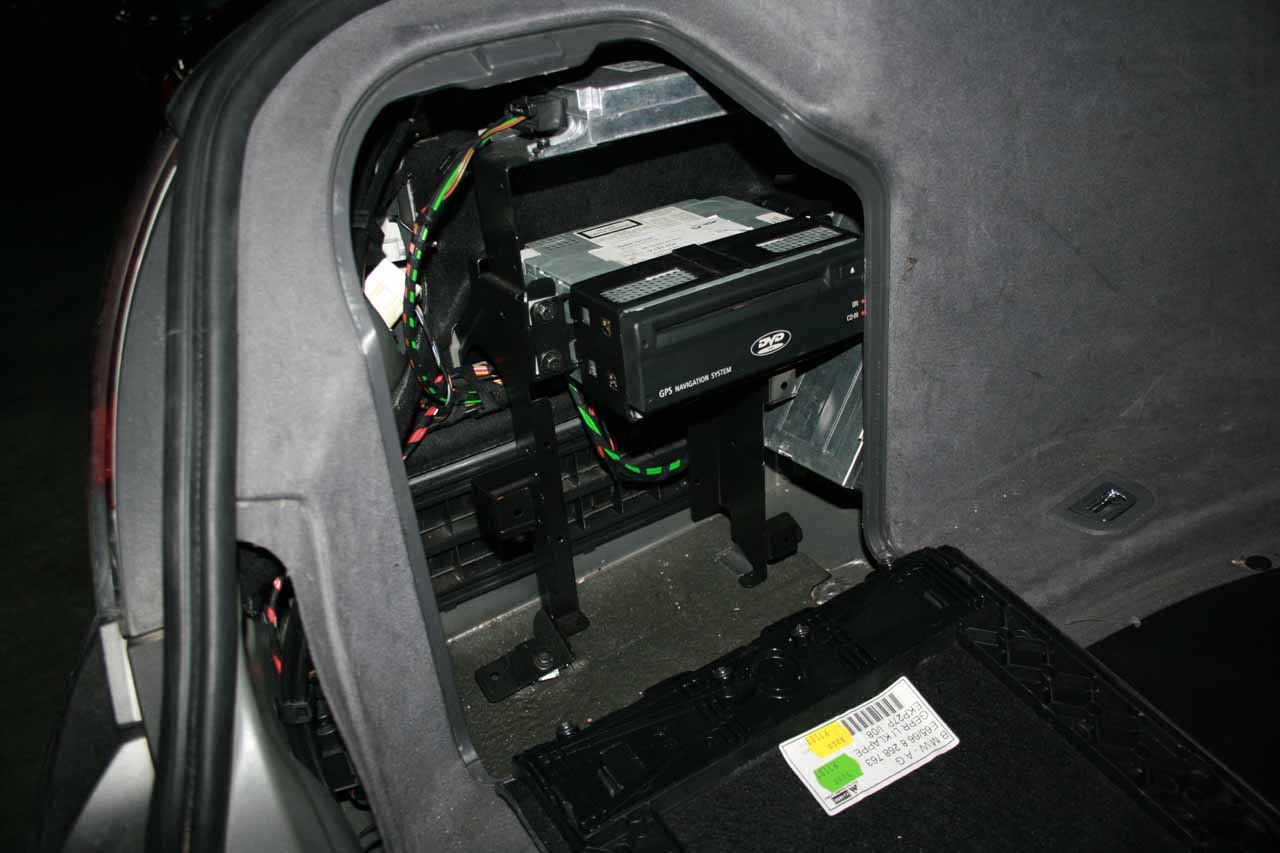

Aqui vemos los modulos anclados y la fibra del MOST que va a todos ellos.

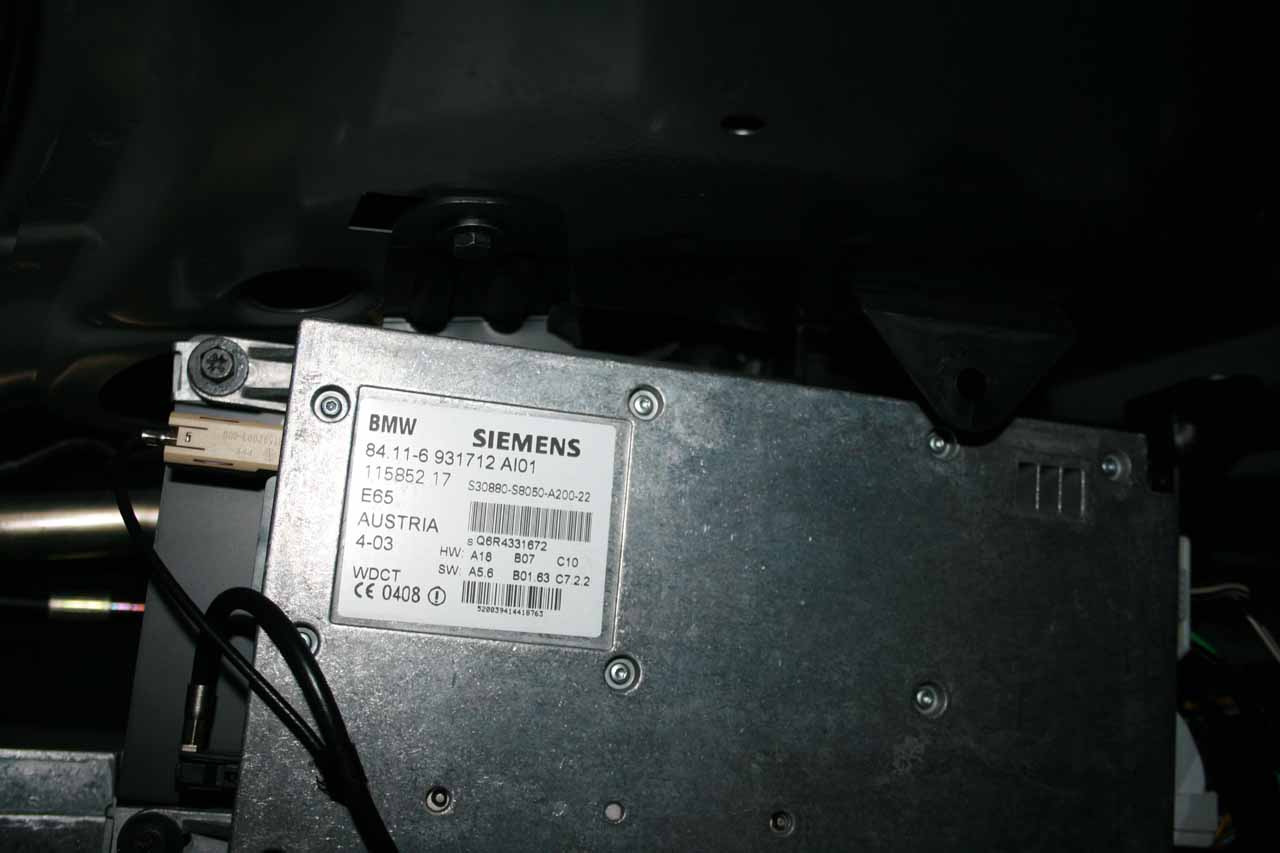

Aqui el modulo de comunicaciones GSM.

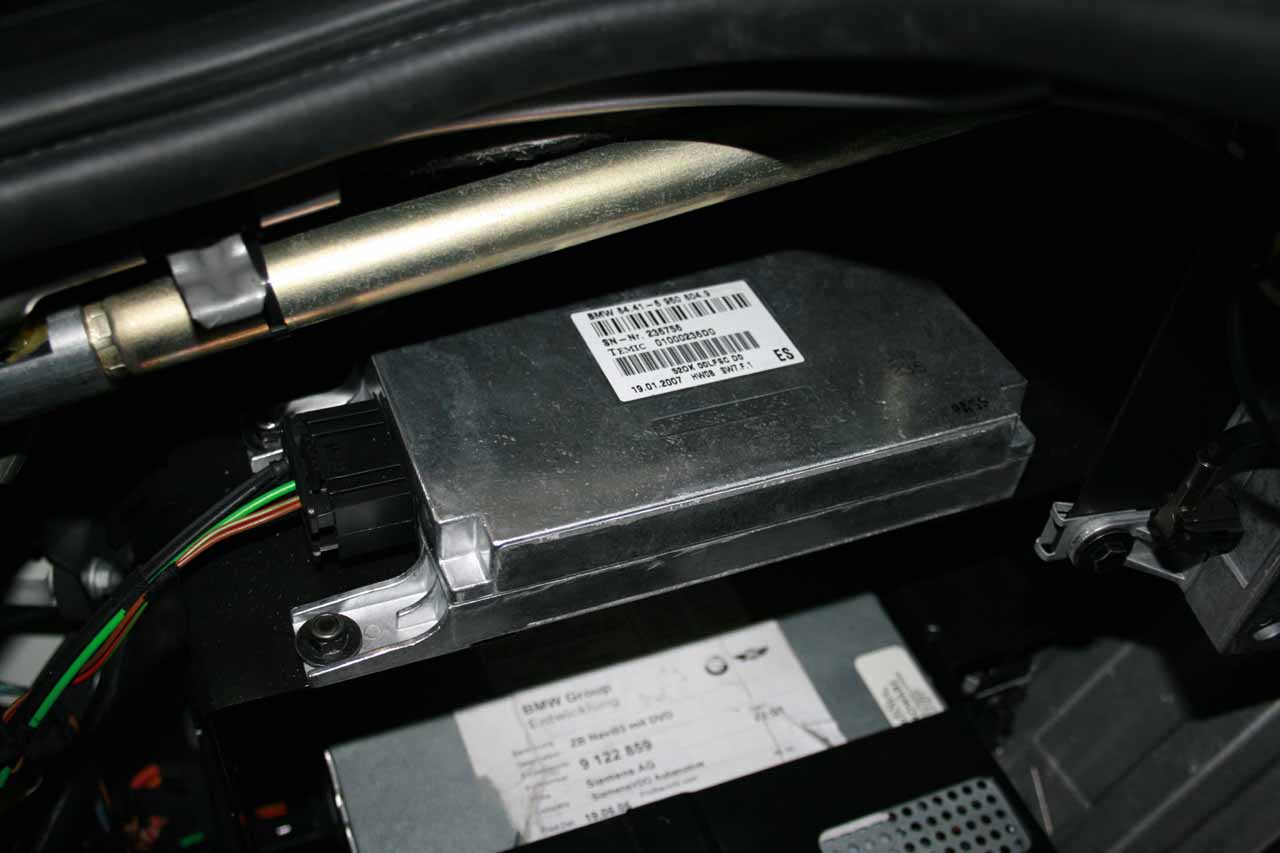

Aqui el modulo de voz.

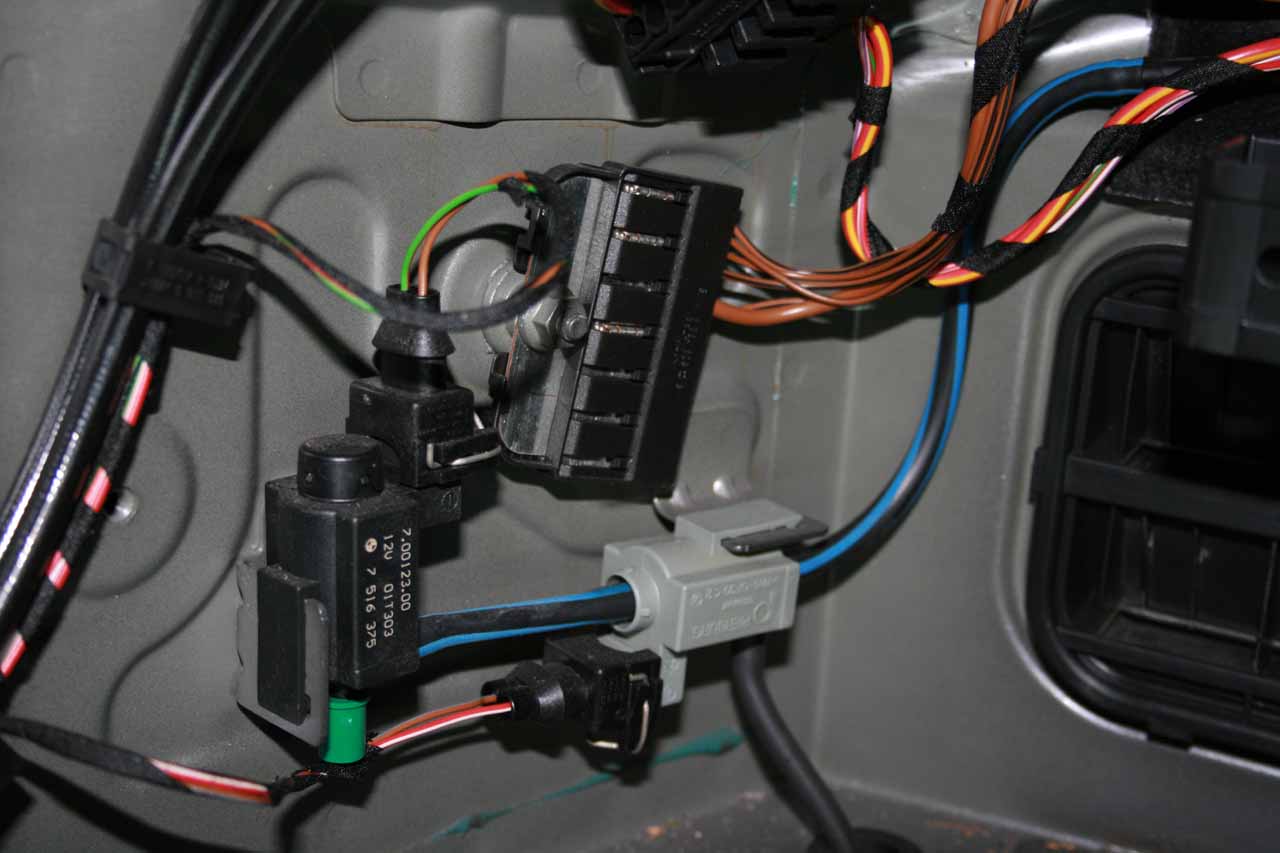

Detalle del conector y del hidraulico del elevador.
Creo que ahi hay conexiones futuras, pero no lo tengo claro.

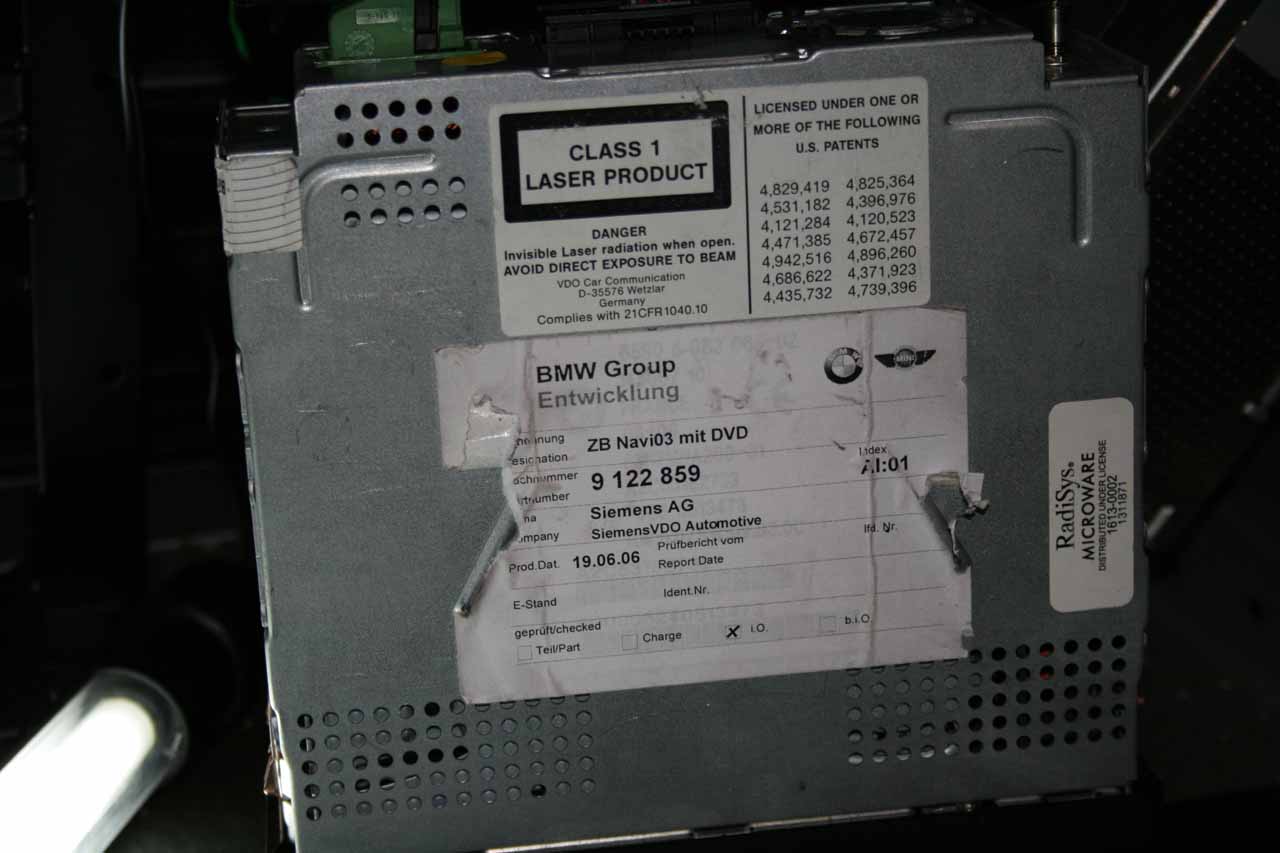

La tapa del Navi03.Simple.

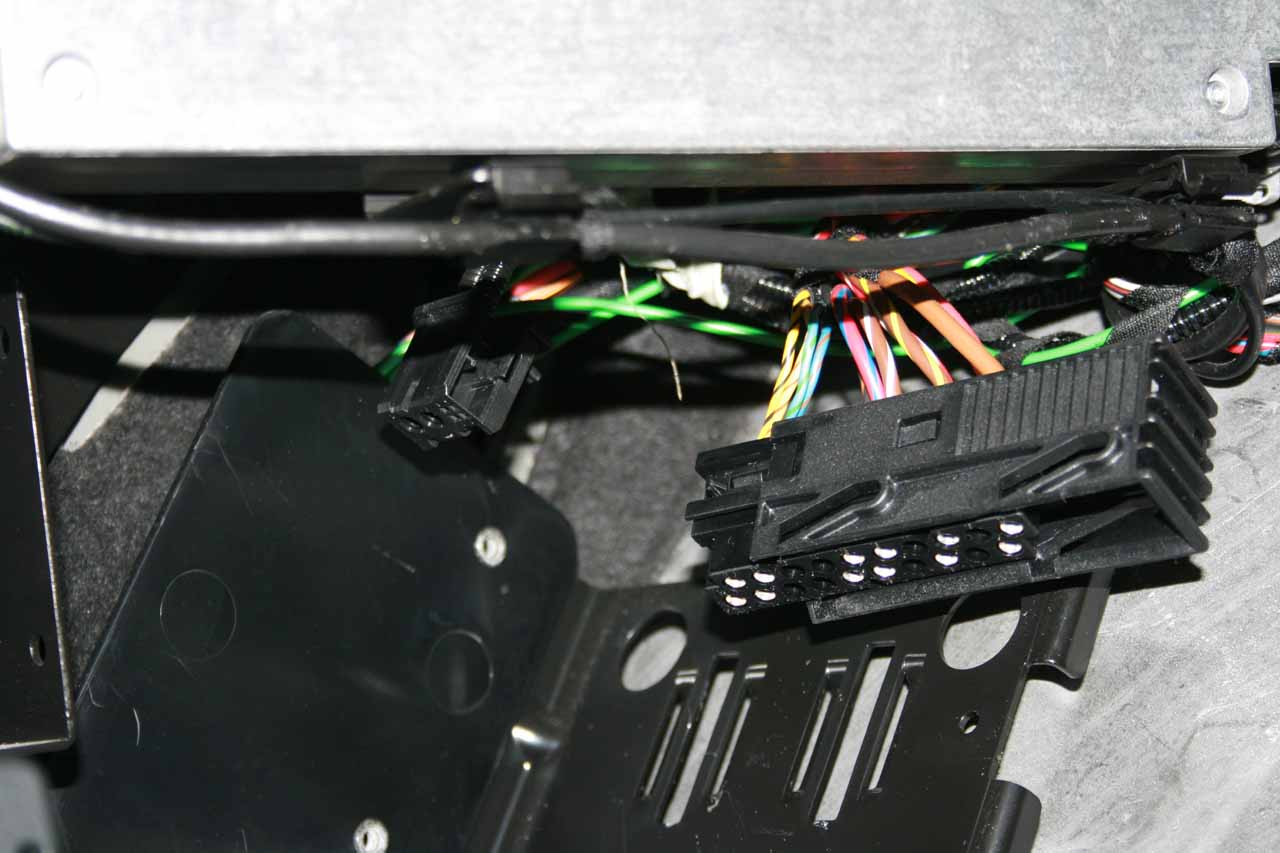

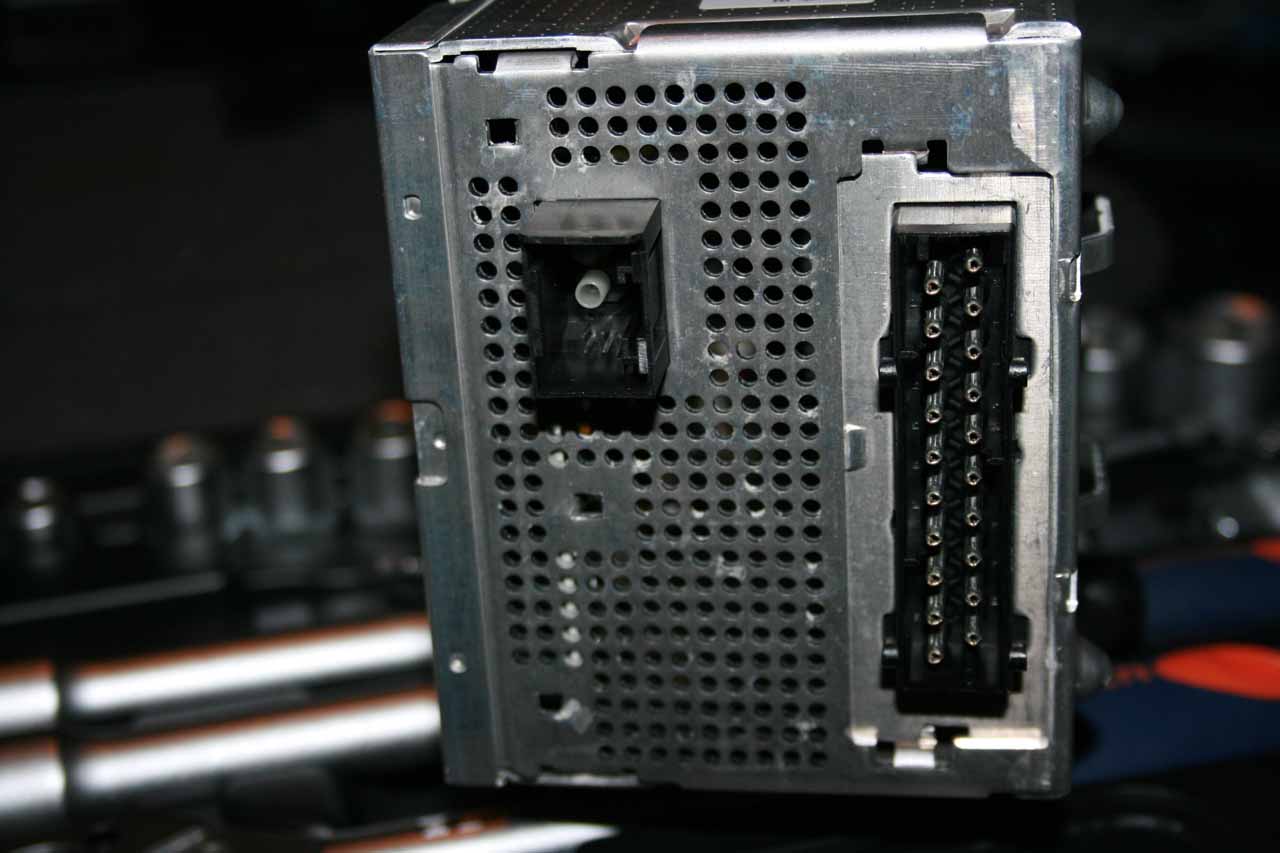

Aqui el conector del Logic7.

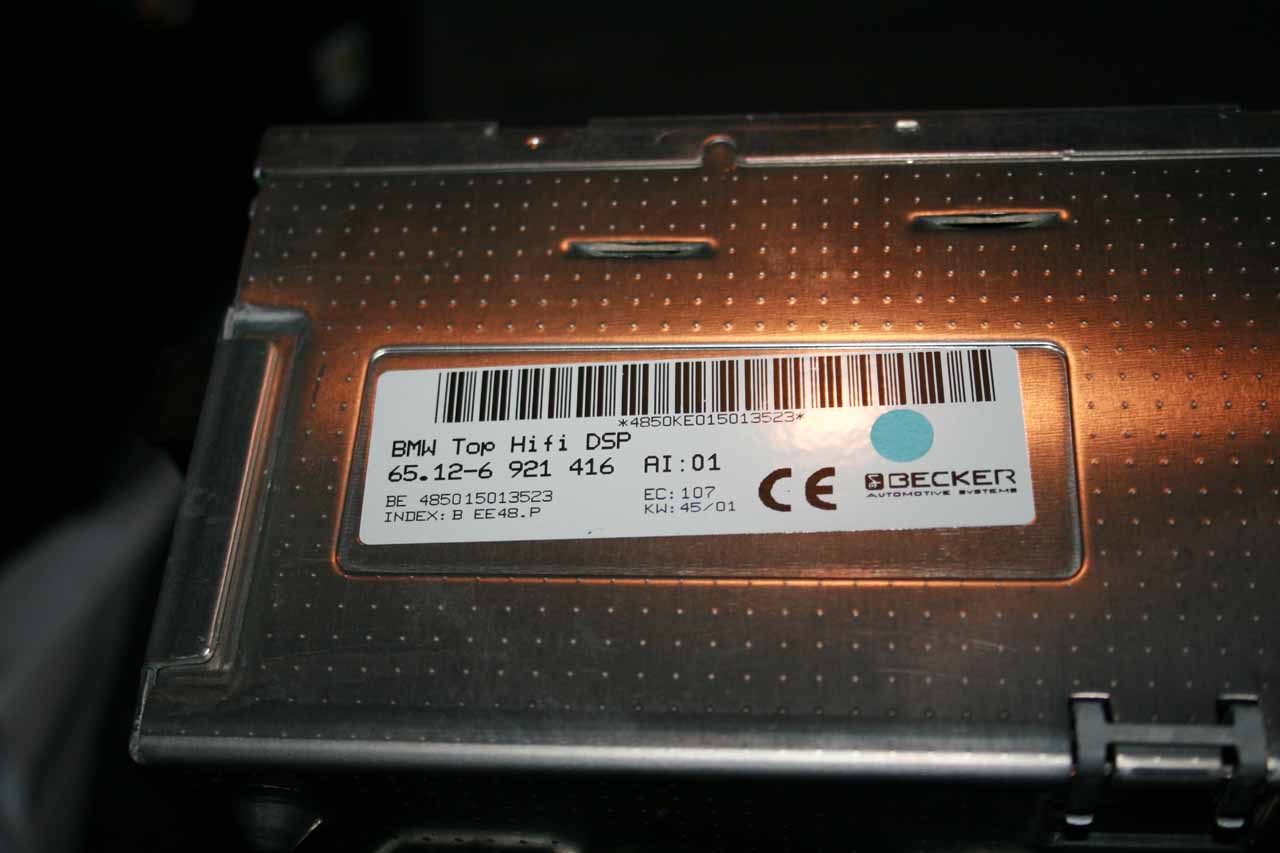

La etiqueta del Logic7

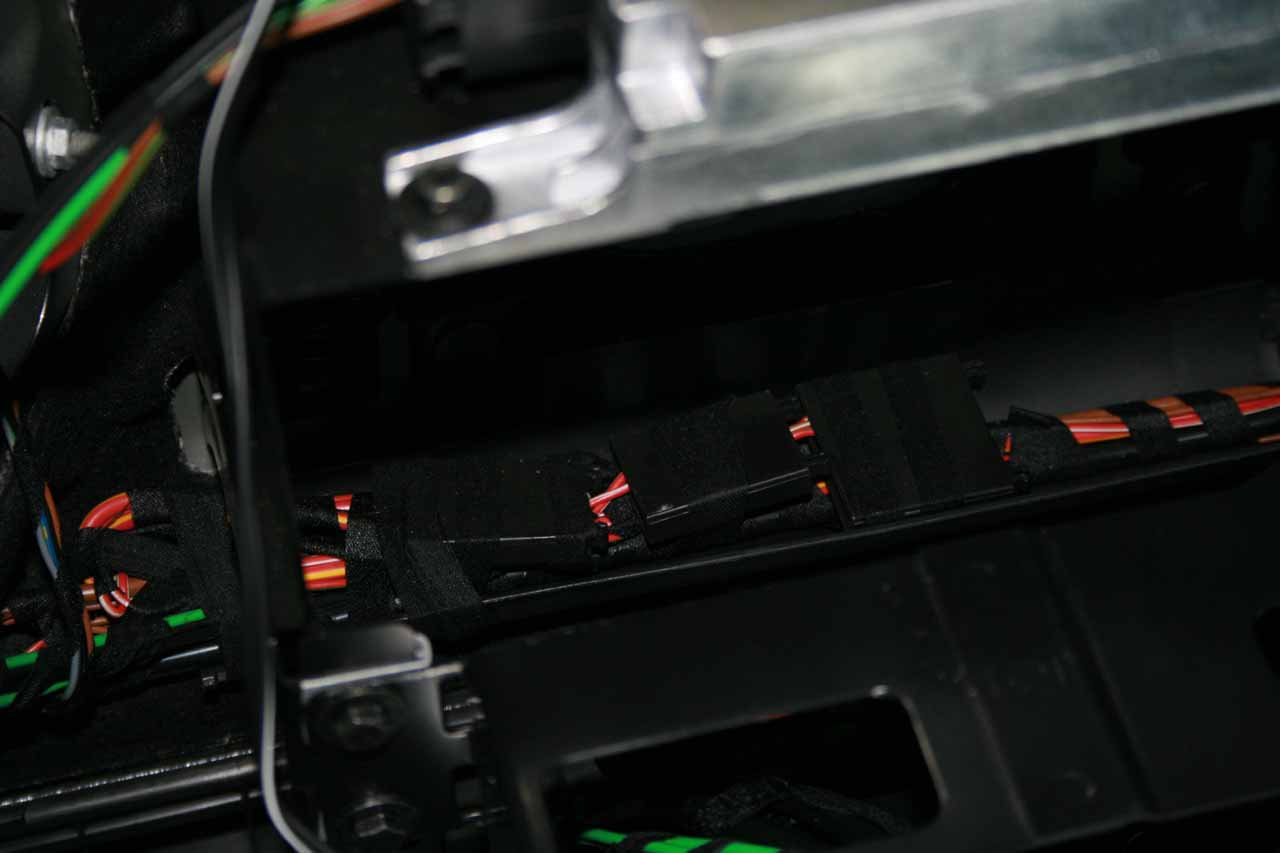

Detalle del MOST y la parte analogica.

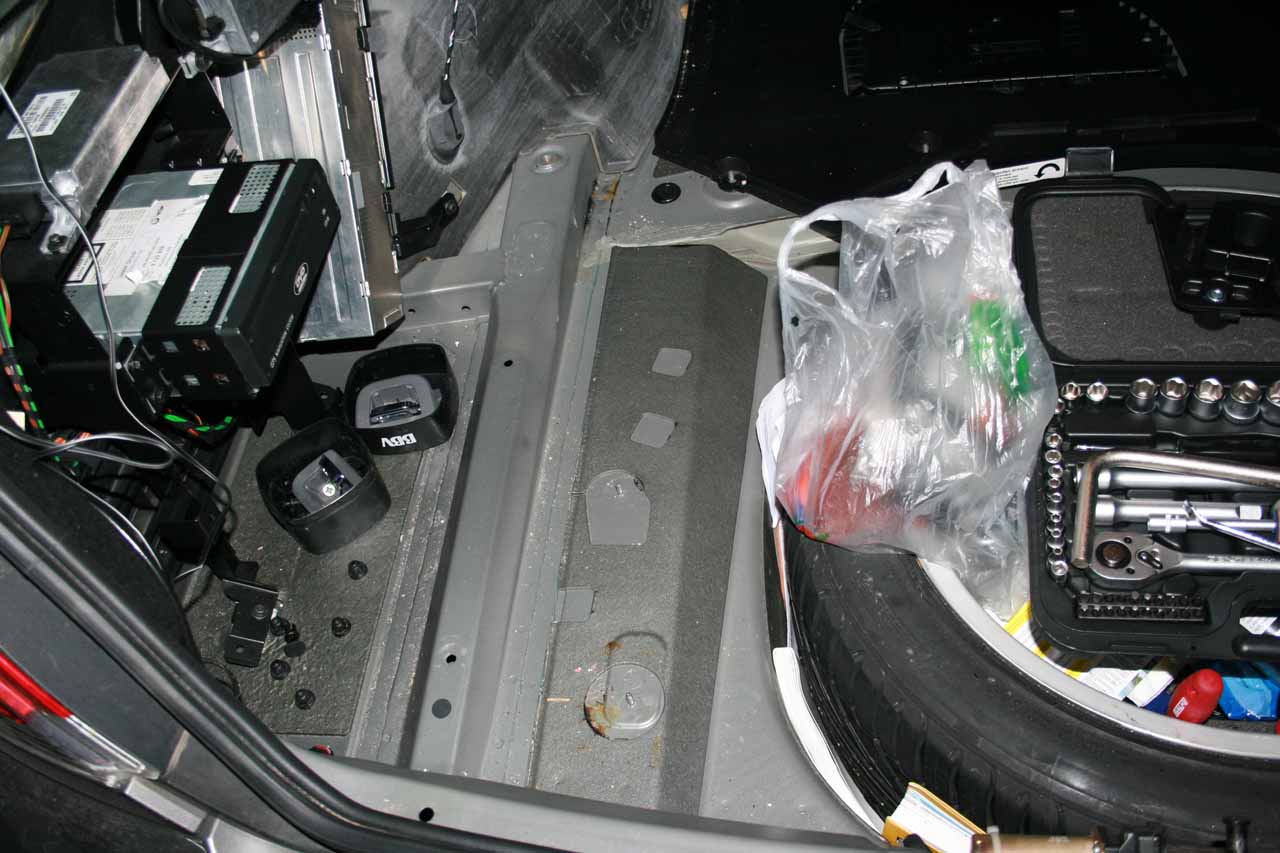

Vista con ello desmontado.

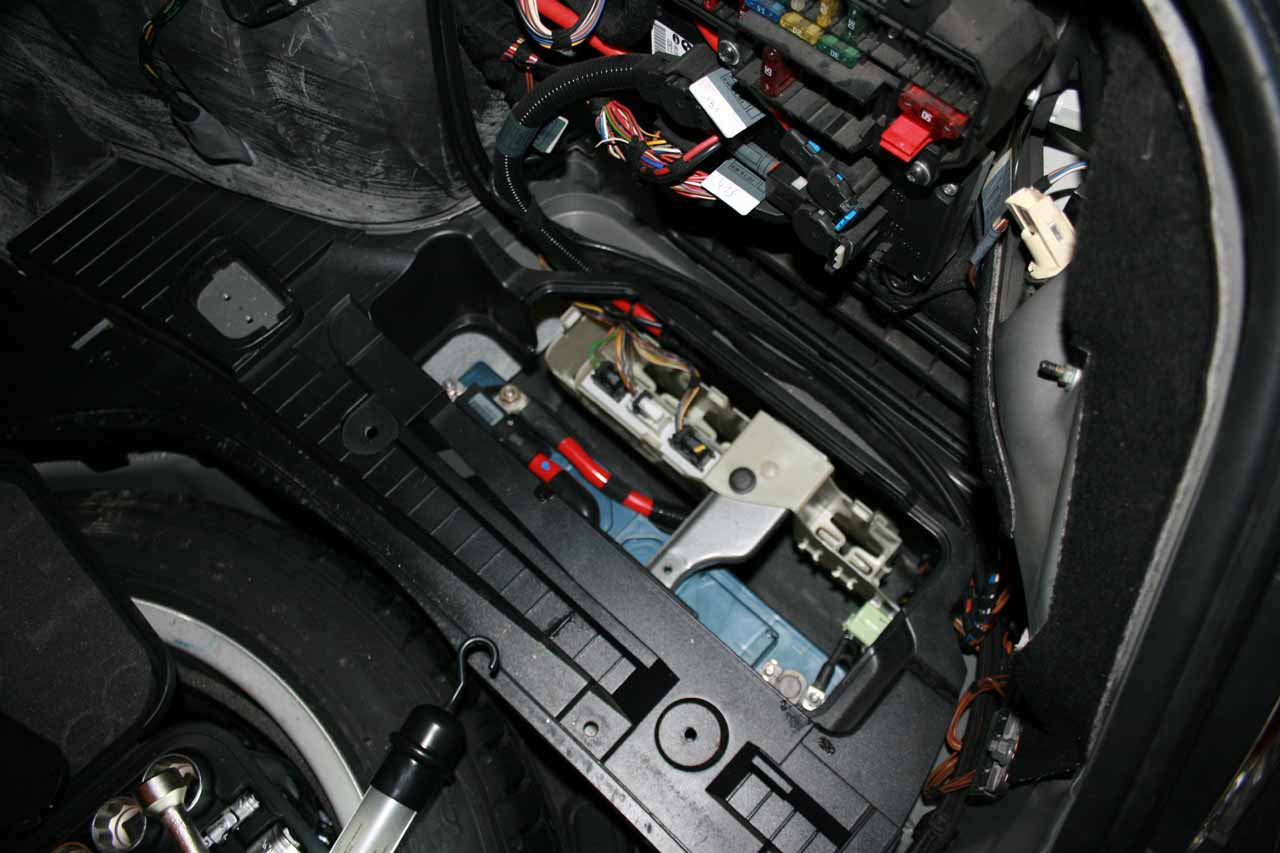

La bateria y sus conexiones especiales.
Eso no se que es, pero lo veremos...
Detalle del freno de mano electrico.

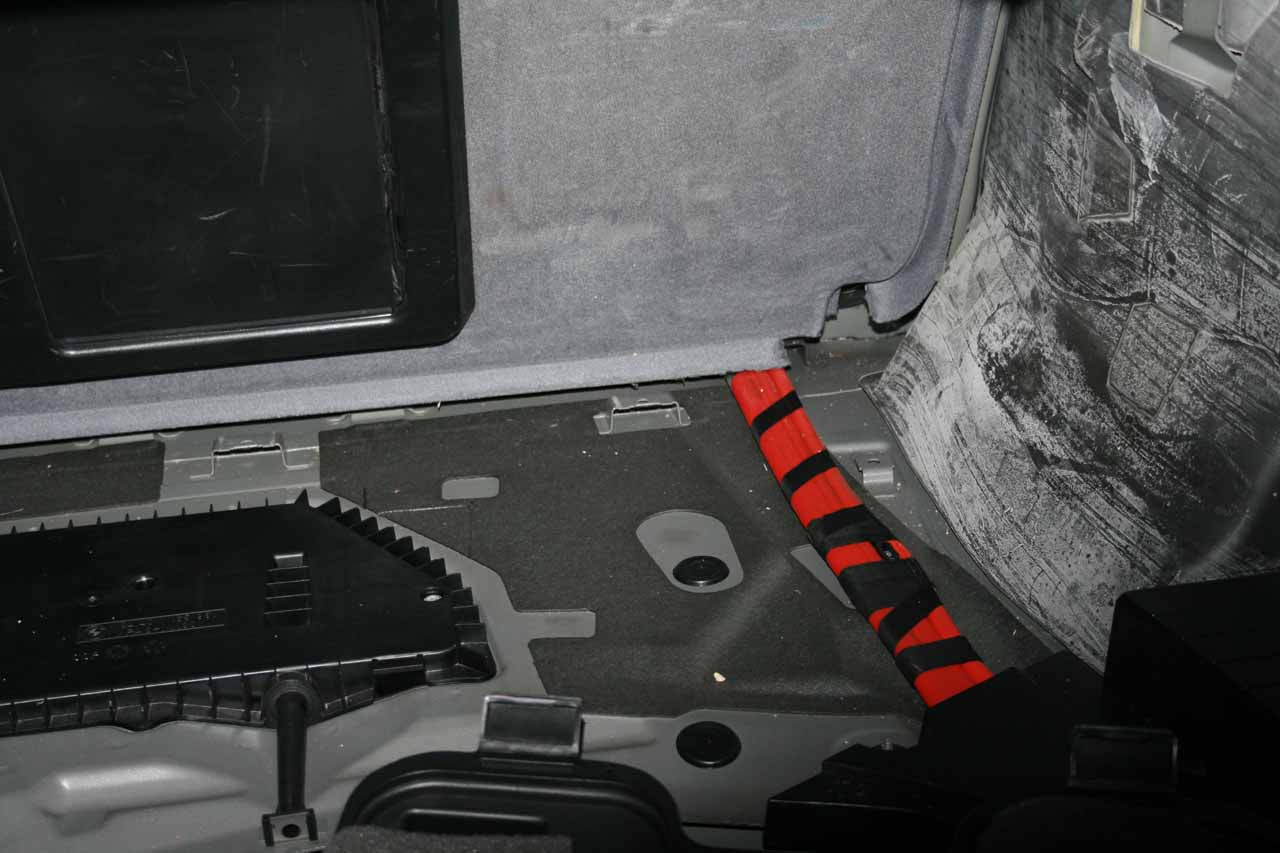

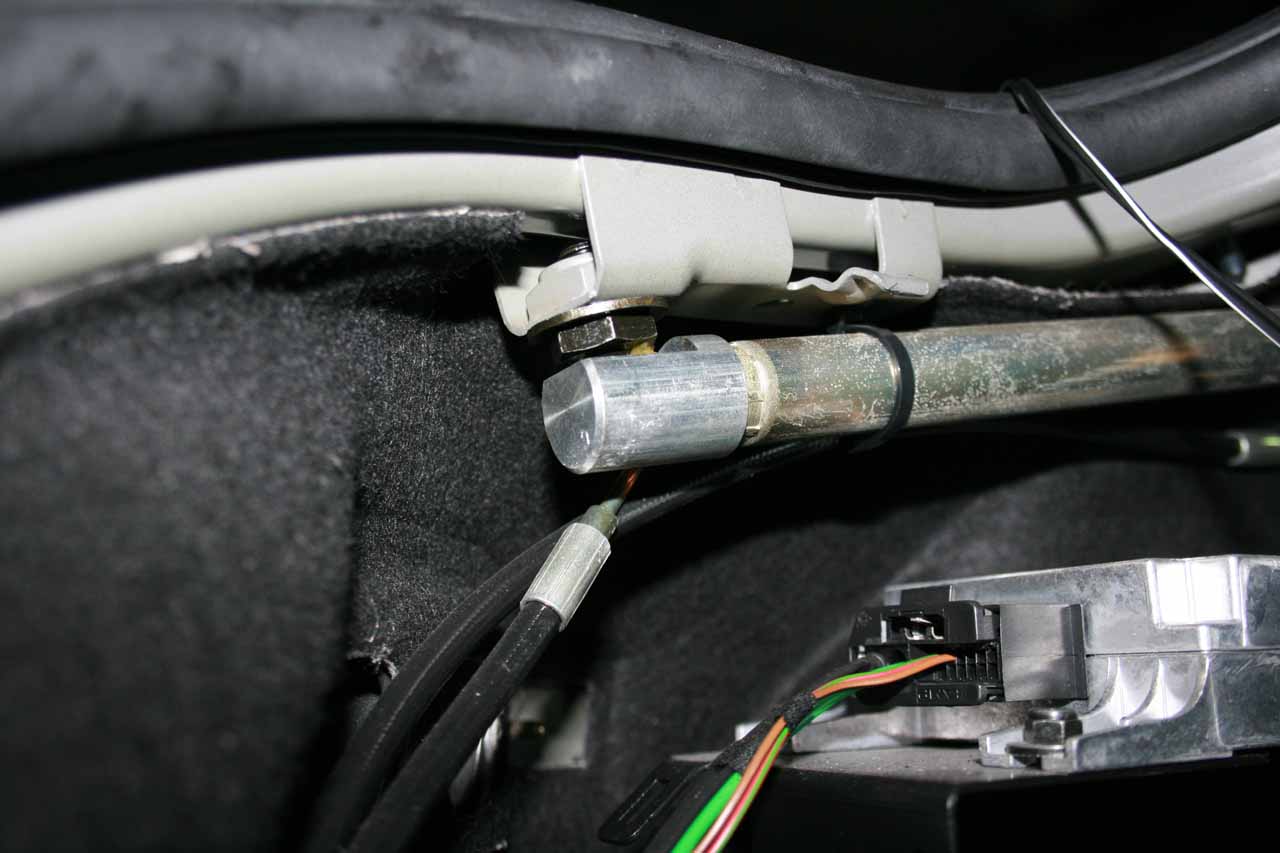

Detalle de los cables de positivo hacia el motor.
Ni idea que es, pero lo veremos.

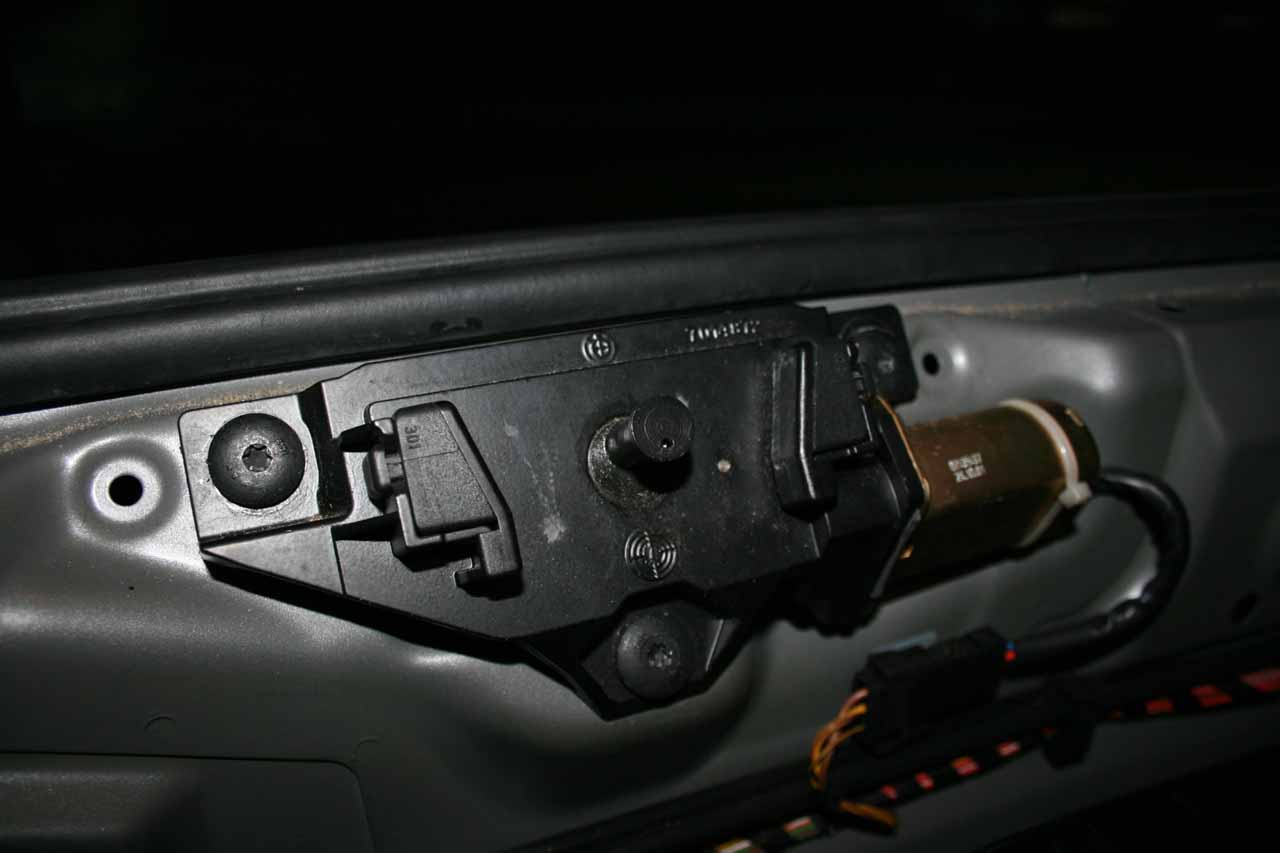

Detalle del cieere del maletero.

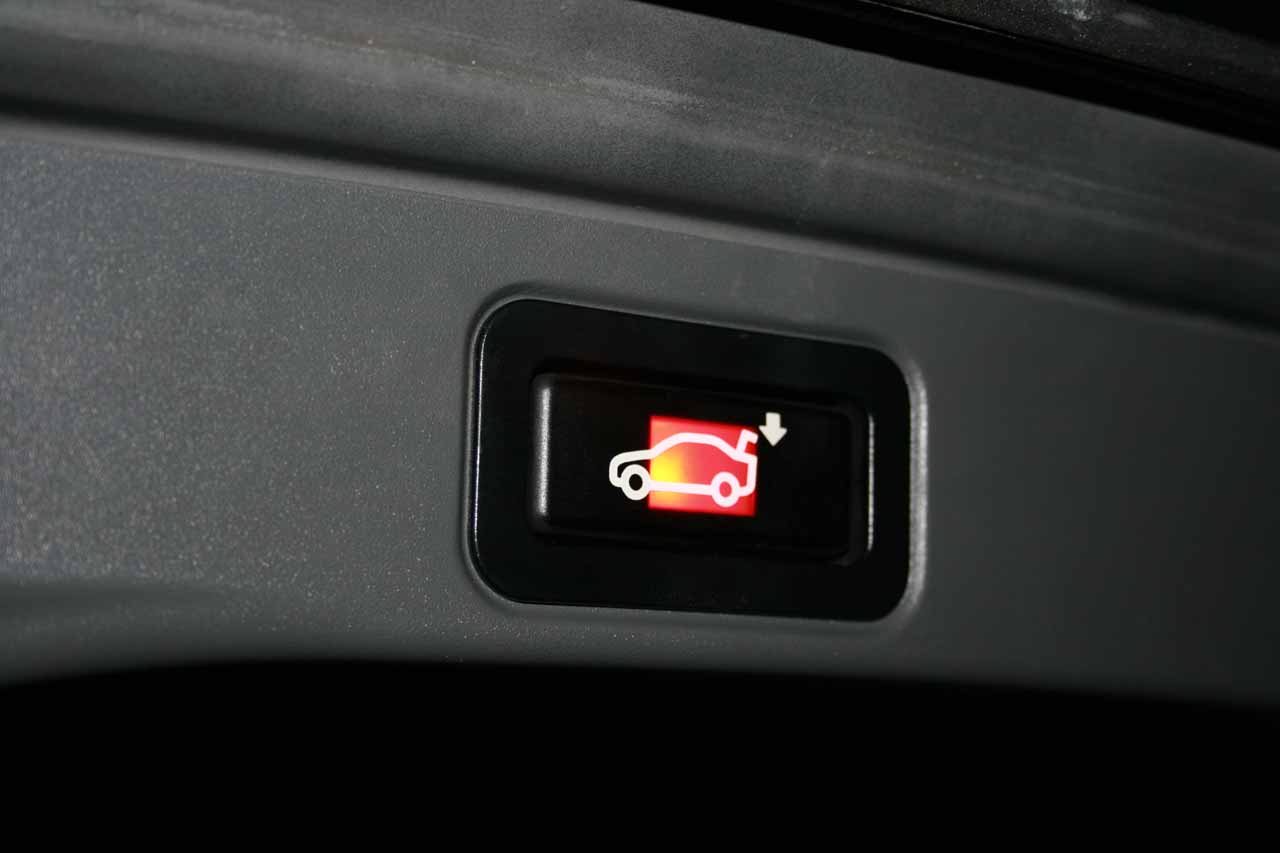

Por ultimo,el boton de apertura y cierre.
Espero ir añadiendo cosas pronto.
Si alguien tiene interes en esto, que me escriba a: xol@xolmatic.com
